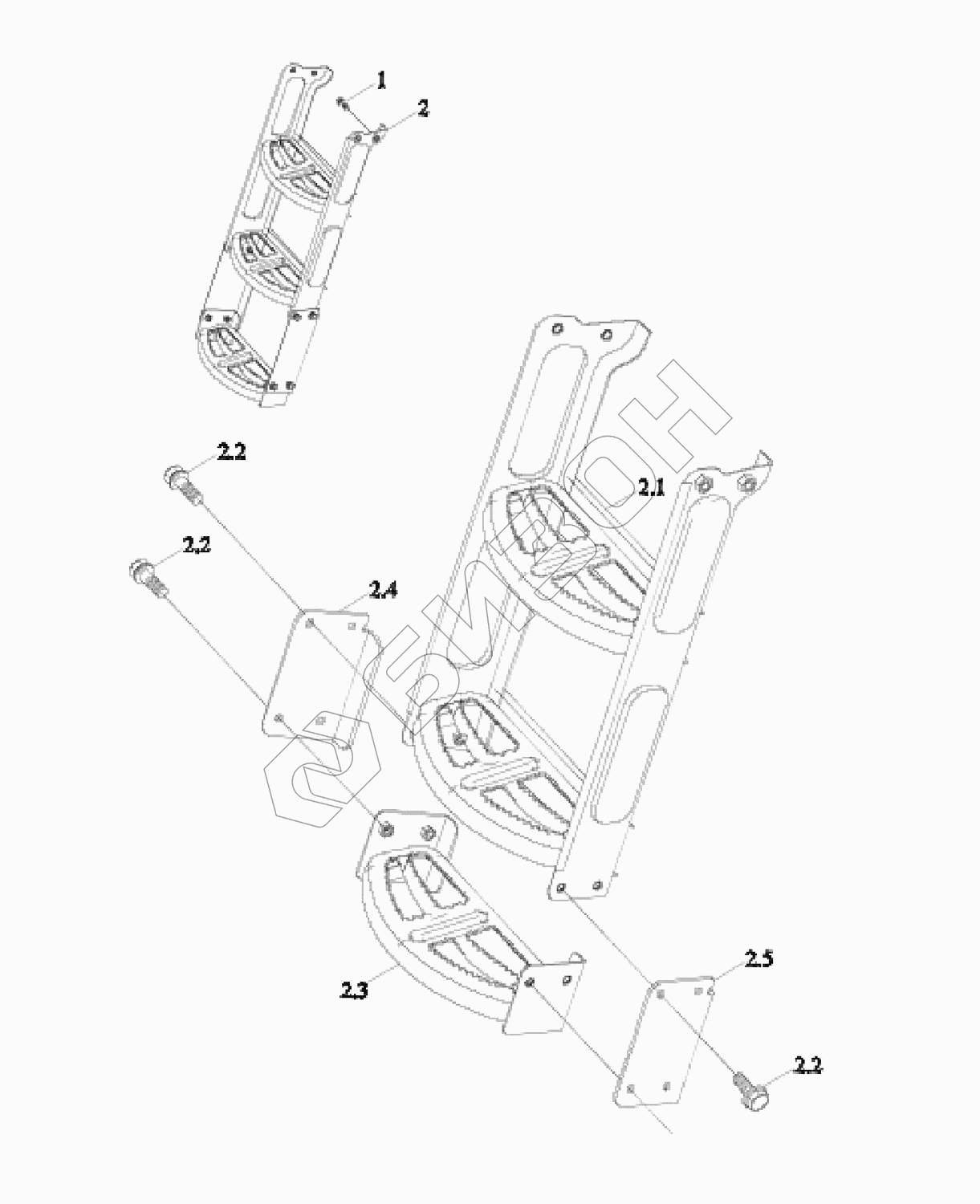

Графический каталог запасных частей к технике: LOVOL TD1SA904-029K. Лестница

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2,1
2,2
2,2
2,2
2,3
2,4
2,5
Позиция на иллюстрации Заводской номер детали Название детали Цена
TD1C451070000K TD1C451070000K Кабина в сборе
Загрузка ...
TS06451020002 TS06451020002 Комплектующие кабины
Загрузка ...
TS06451017200 TS06451017200 Лестница посадочная
Загрузка ...
1 GBT16674.1-M10X50-8.8-A3L Болт с фланцем
Загрузка ...
2 TS06451017206 Лестница посадочная
Загрузка ...
2,1 TS06451017201 Лестница посадочная
Загрузка ...
2,2 GBT16674.1-M8X16-8.8-A2L Болт с фланцем
Загрузка ...
2,3 TS04451017106 Подножка
Загрузка ...
2,4 TS06451017204 Плита соединительная
Загрузка ...
2,5 TS06451017205 Плита соединительная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
