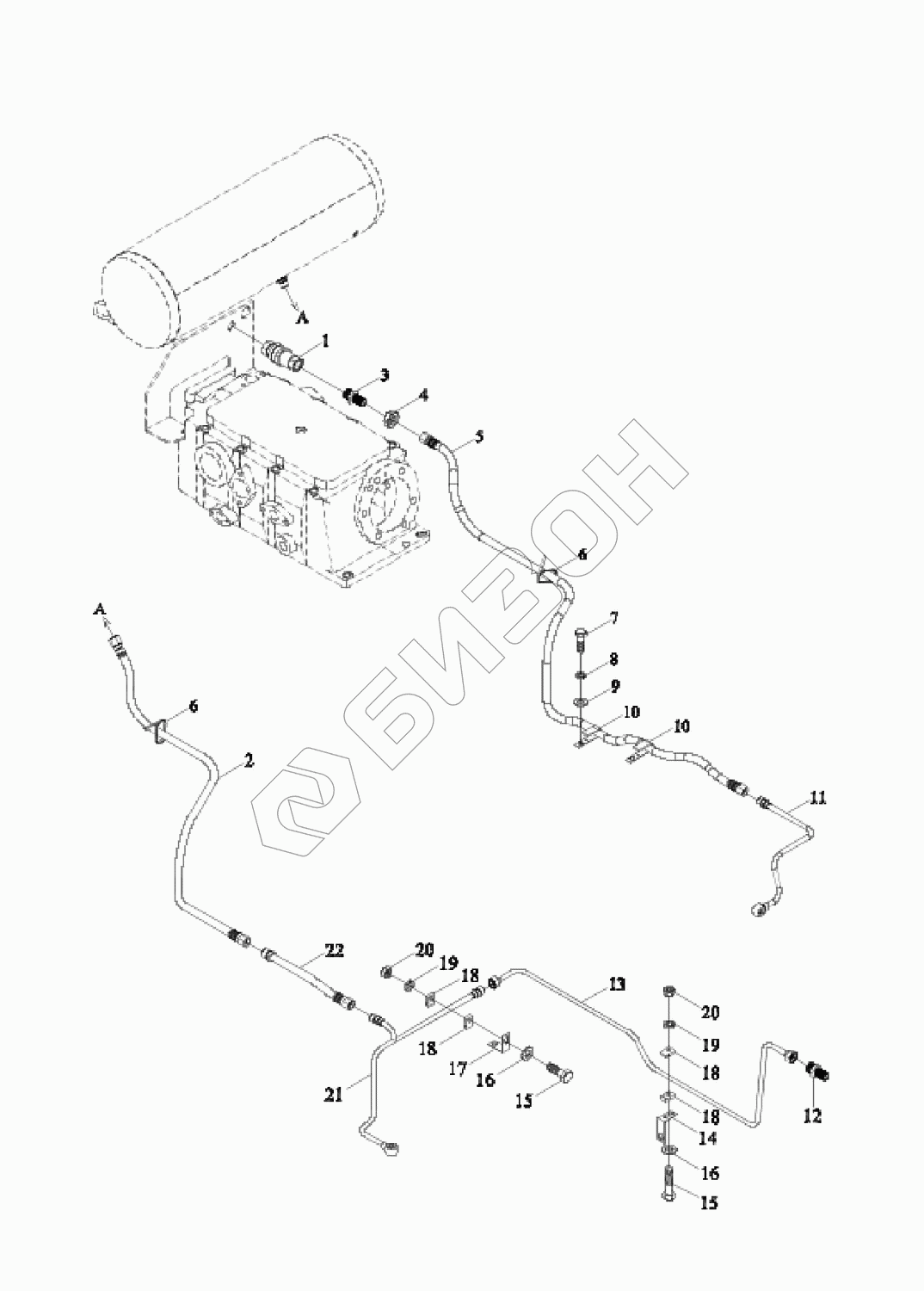

Графический каталог запасных частей к технике: LOVOL TD1SA904-029K. Газопровод
1
2
3
4
5
6
6
7
8
9
10
10
11
12
13
14
15
15
16
16
17
18
18
18
18
19
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS06803010000K | TS06803010000K | Газопровод |
Загрузка ...
|
|
| 1 | TD800.803D.1 | Стык |
Загрузка ...
|
|
| 2 | TS06803010001K | Газопровод |
Загрузка ...
|
|
| 3 | TD800.803D-01 | Стык |
Загрузка ...
|
|
| 4 | GBT6173-M18X1.5-05-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 5 | TS06803010003K | Газопровод |
Загрузка ...
|
|
| 6 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 7 | GBT5783-M10X20-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 8 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 9 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 10 | TD800.803-07 | Скоба зажимная |
Загрузка ...
|
|
| 11 | TC05803010001K | Газоотводная трубка |
Загрузка ...
|
|
| 12 | FT700.80G.101 | Штуцеры трубы |
Загрузка ...
|
|
| 13 | TD800.803.7 | Газоотводная трубка |
Загрузка ...
|
|
| 14 | TD800.803-06 | Кронштейн |
Загрузка ...
|
|
| 15 | GBT5783-M8X35-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 16 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 17 | TD800.803-05 | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 18 | TB454.40X-01 | Зажим трубный |
Загрузка ...
|
|
| 19 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 20 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 21 | TC05803010003K | Впускная труба |
Загрузка ...
|
|
| 22 | TS06803010002K | Газопровод |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
