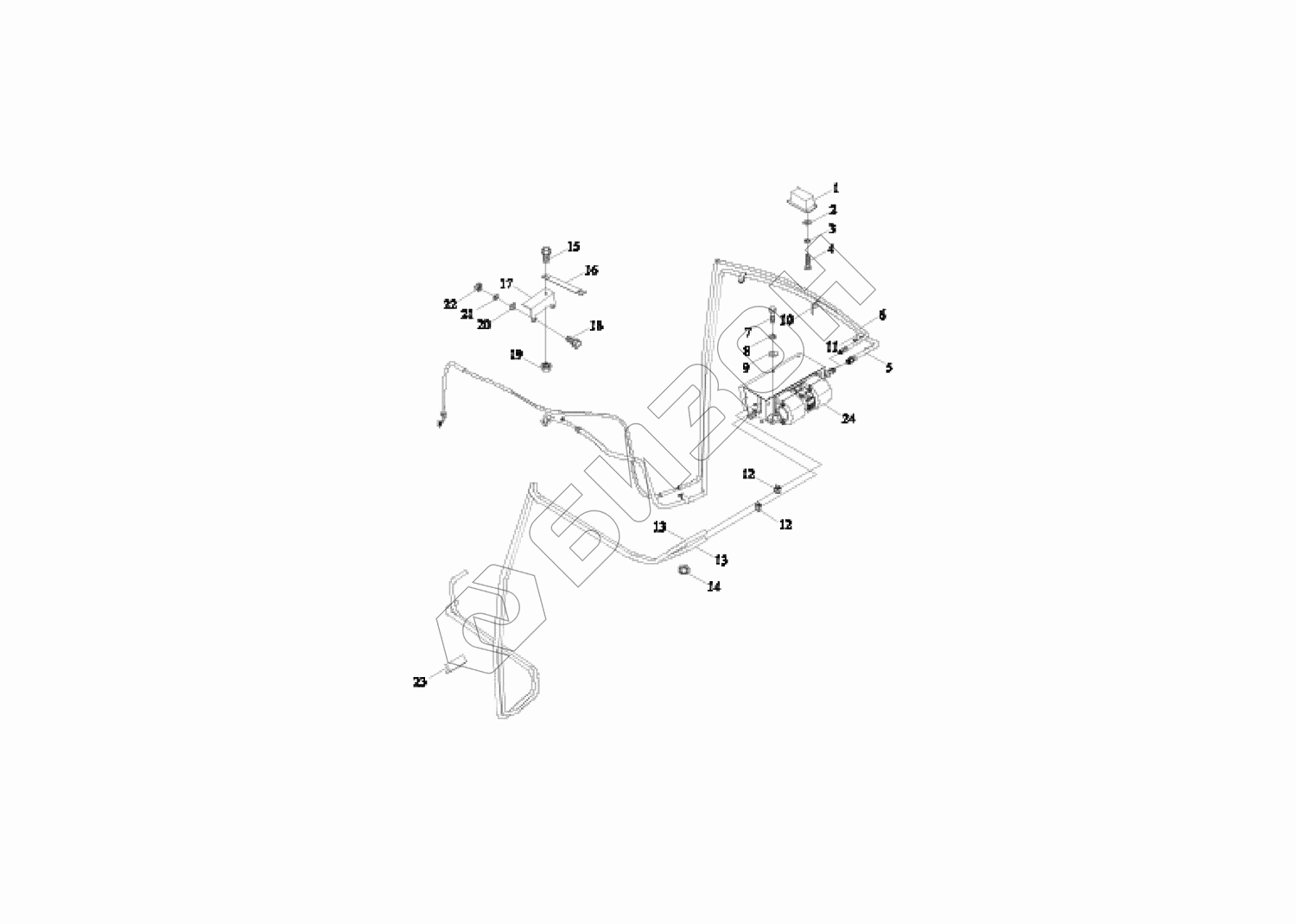

Графический каталог запасных частей к технике: LOVOL TD1SA904-029K. Система кондиционирования воздуха кабины 1
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS06811010000 | TS06811010000 | Система кондиционирования воздуха в сборе кабины |
Загрузка ...
|
|
| 1 | TS06811010001 | Панель управления |
Загрузка ...
|
|
| 2 | GBT97.1-5-A0P | Плоская шайба |
Загрузка ...
|
|
| 3 | GBT93-5-A0P | Стандартная пружинная шайба |
Загрузка ...
|
|
| 4 | GBT818-M5X16-4.8-A2L | Винт |
Загрузка ...
|
|
| 5 | TS06811010004 | Шланг |
Загрузка ...
|
|
| 6 | TC03811060005 | Шланг |
Загрузка ...
|
|
| 7 | GBT5783-M8X25-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 8 | GBT93-8-A0P | Гровер |
Загрузка ...
|
|
| 9 | GBT96.1-8-A0P | Шайба большая |
Загрузка ...
|
|
| 10 | Q67407200 | Лента стяжная |
Загрузка ...
|
|
| 11 | TS06811010007 | Скоба крепёжная |
Загрузка ...
|
|
| 12 | Q676B25 | Рым-скоба |
Загрузка ...
|
|
| 13 | TS04811010010 | Водопровод |
Загрузка ...
|
|
| 14 | TS06811010013 | Бандаж |
Загрузка ...
|
|
| 15 | GBT16674.1-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 16 | TD800.811A-04 | Хомут трубный |
Загрузка ...
|
|
| 17 | TS06811010011 | Кронштейн |
Загрузка ...
|
|
| 18 | GBT16674.1-M8X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 19 | GBT6177.1-M10-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 20 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 21 | GBT93-10-A0P | Гровер |
Загрузка ...
|
|
| 22 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 23 | TS06812010005 | Приклейка |
Загрузка ...
|
|
| 24 | TS06811010002 | Испаритель |
Загрузка ...
|
