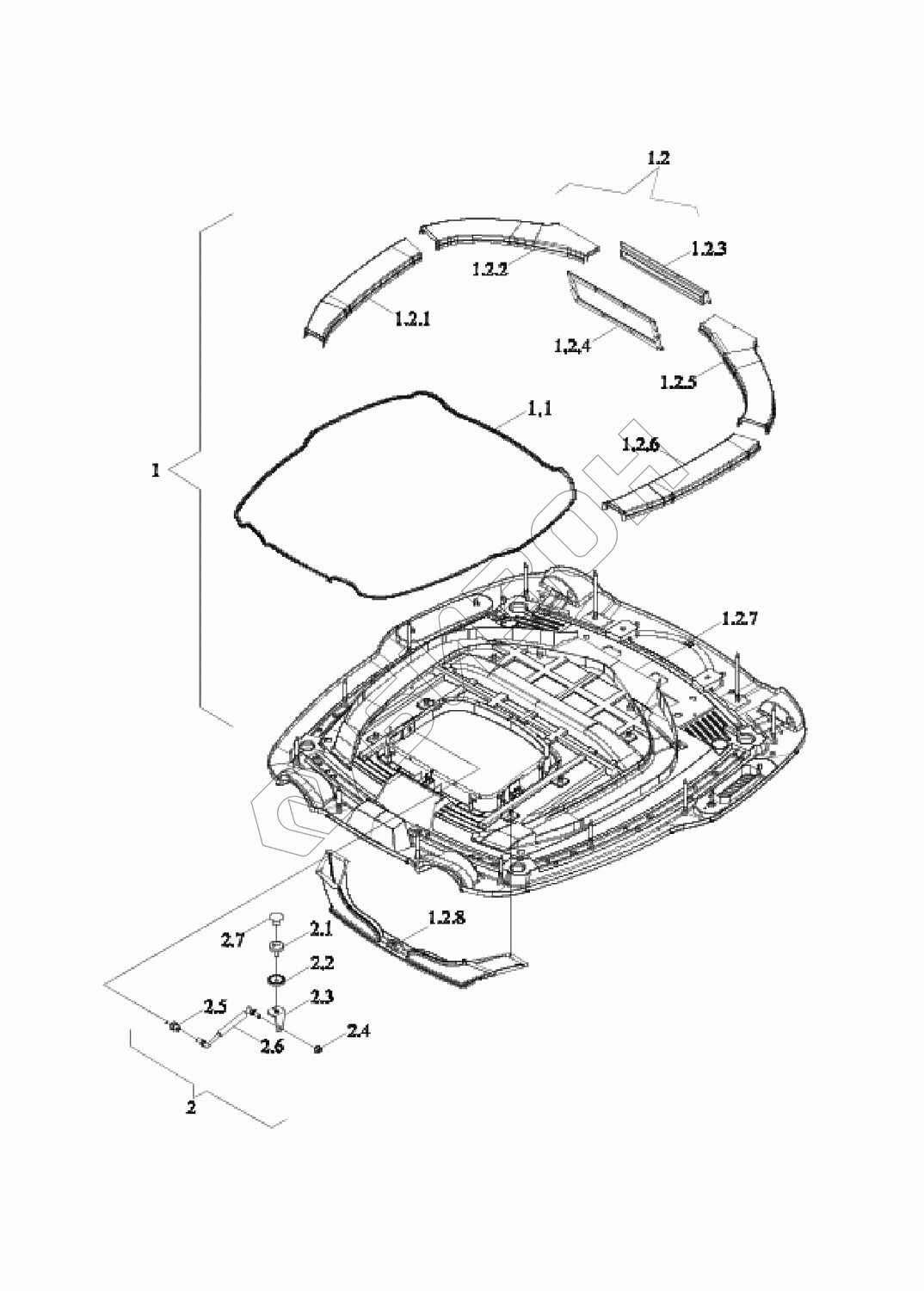

Графический каталог запасных частей к технике: LOVOL TD1SA904-029K. Крыша 2
1
1,1
1,2
1.2. 1
1.2. 2
1.2. 3
1.2. 4
1.2. 5
1.2. 6
1.2. 7
1.2. 8
2
2,1
2,2
2,3
2,4
2,5
2,6
2,7
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1C451070000K | TD1C451070000K | Кабина в сборе |
Загрузка ...
|
|
| TS06453015000K | TS06453015000K | Крышка |
Загрузка ...
|
|
| 1 | TS06453015202b | Накладка внутренняя верхняя |
Загрузка ...
|
|
| 1,1 | TS06453015501 | Полоса уплотнительная |
Загрузка ...
|
|
| 1,2 | TS06453015200b | Накладка внутренняя верхняя |
Загрузка ...
|
|
| 1.2. 1 | TS06453015314 | Воздуховод обдува |
Загрузка ...
|
|
| 1.2. 2 | TS06453015315 | Воздуховод обдува |
Загрузка ...
|
|
| 1.2. 3 | TS06453015330 | Плита соединительная |
Загрузка ...
|
|
| 1.2. 4 | TS06453015316 | Вход воздуха |
Загрузка ...
|
|
| 1.2. 5 | TS06453015313 | Воздуховод обдува |
Загрузка ...
|
|
| 1.2. 6 | TS06453015312 | Воздуховод обдува |
Загрузка ...
|
|
| 1.2. 7 | TS06453015201b | Накладка внутренняя верхняя |
Загрузка ...
|
|
| 1.2. 8 | TS06453015311 | Воздуховод обдува |
Загрузка ...
|
|
| 2 | TS06453015600 | Пружина |
Загрузка ...
|
|
| 2,1 | TS04451013106 | Болт |
Загрузка ...
|
|
| 2,2 | TS06453015605 | Подушка |
Загрузка ...
|
|
| 2,3 | TS06453015607 | Кронштейн монтажный сварной |
Загрузка ...
|
|
| 2,4 | GBT6177.1-M8-10-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 2,5 | TS06453015602 | Гнездо монтажное |
Загрузка ...
|
|
| 2,6 | TS06453015601 | Пружина пневматическая |
Загрузка ...
|
|
| 2,7 | TS04451013109 | Заглушка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
