Графический каталог запасных частей к технике: LOVOL TD1SA904-029K. Люк крыши

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
3
4
5
6
7
7
7
8
9
10
11

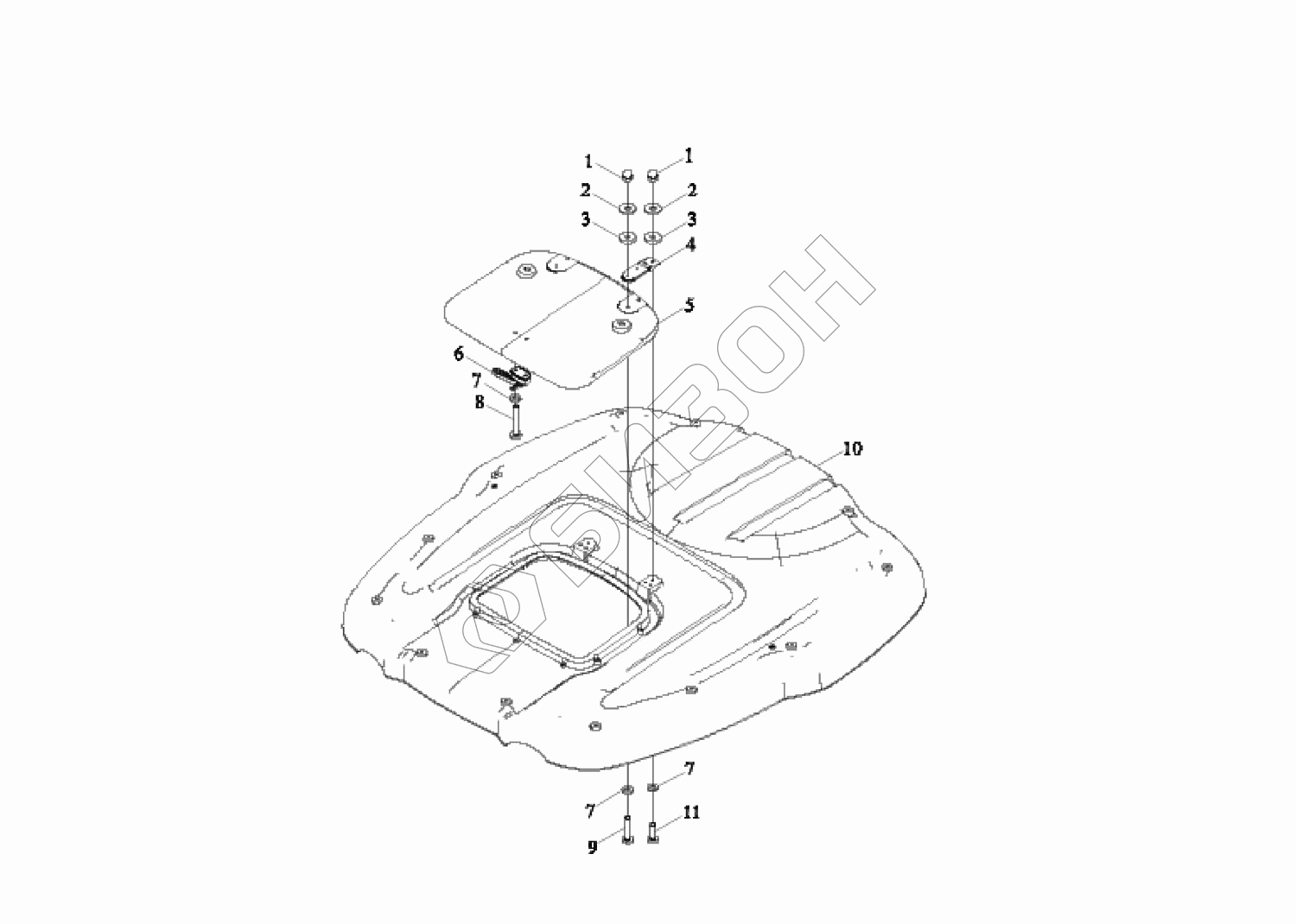

Позиция на иллюстрации Заводской номер детали Название детали Цена
TD1C451070000K TD1C451070000K Кабина в сборе
Загрузка ...
TS06453015000K TS06453015000K Крышка
Загрузка ...
TS06453015100d TS06453015100d Накладка внешняя верхняя
Загрузка ...
1 GBT923-M6-A1-50 Гайка с фланцем
Загрузка ...
2 GBT96.1-6-A3L Шайба большая
Загрузка ...
3 TS06453015001 Прокладка уплотнения
Загрузка ...
4 TS06453015103 Шарнир
Загрузка ...
5 TS06453015101a Окно слуховое
Загрузка ...
6 TS06453015102 Ручка
Загрузка ...
7 GBT97.1-6-A3L Шайба плоская
Загрузка ...
8 GBT818-M6X40-4.8-A2L Винт
Загрузка ...
9 GBT818-M6X30-4.8-A2L Винт
Загрузка ...
10 TS06453015107b Накладка внешняя верхняя
Загрузка ...
11 GBT818-M6X20-4.8-A2L Винт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
