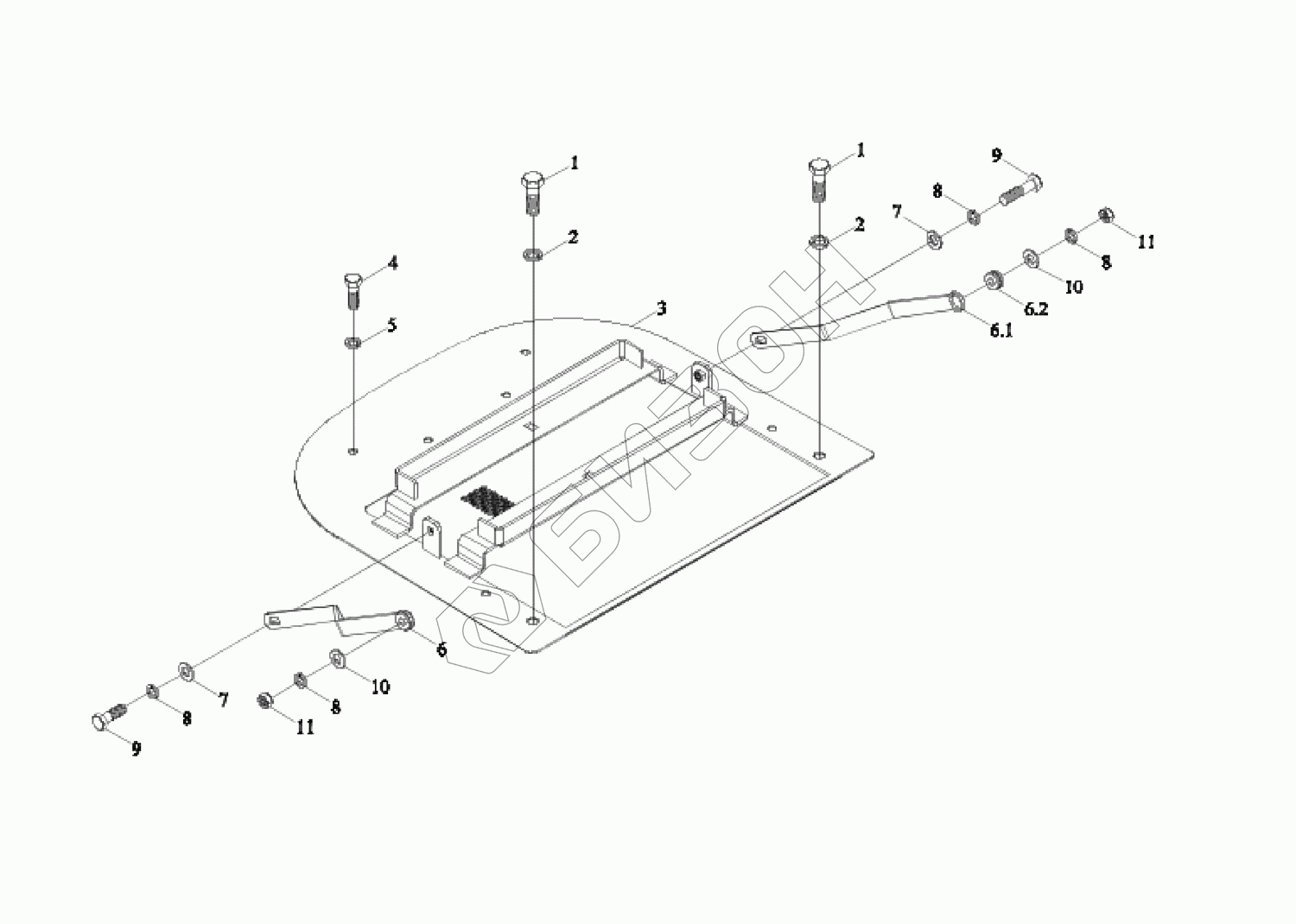

Графический каталог запасных частей к технике: LOVOL TD1SA904-029K. Монтажный блок прокладки радиатора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
4
5
6
6,1
6,2
7
7
8
8
8
8
9
9
10
10
11
11
Позиция на иллюстрации Заводской номер детали Название детали Цена
TS06132010000 TS06132010000 Монтажный блок прокладки радиатора в сборе
Загрузка ...
1 GBT5783-M12X25-8.8-A3L Болт с шестигранной головкой
Загрузка ...
2 GBT93-12-A0P Шайба стандартная пружинная
Загрузка ...
3 TS06132010001 Прокладочный лист
Загрузка ...
4 GBT5783-M10X25-8.8-A3L Болт с шестигранной головкой
Загрузка ...
5 GBT93-10-A0P Гровер
Загрузка ...
6 TS06132010005 Тяга
Загрузка ...
6,1 TS06132010004 Рычаг рычага
Загрузка ...
6,2 TS04132010003 Шайба резиновая
Загрузка ...
7 GBT97.1-8-A0P Шайба плоская
Загрузка ...
8 GBT93-8-A0P Гровер
Загрузка ...
9 GBT5783-M8X20-8.8-A2L Болт с шестигранной головкой
Загрузка ...
10 GBT96.1-8-A0P Шайба большая
Загрузка ...
11 GBT6170-M8-8-A2L Гайка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
