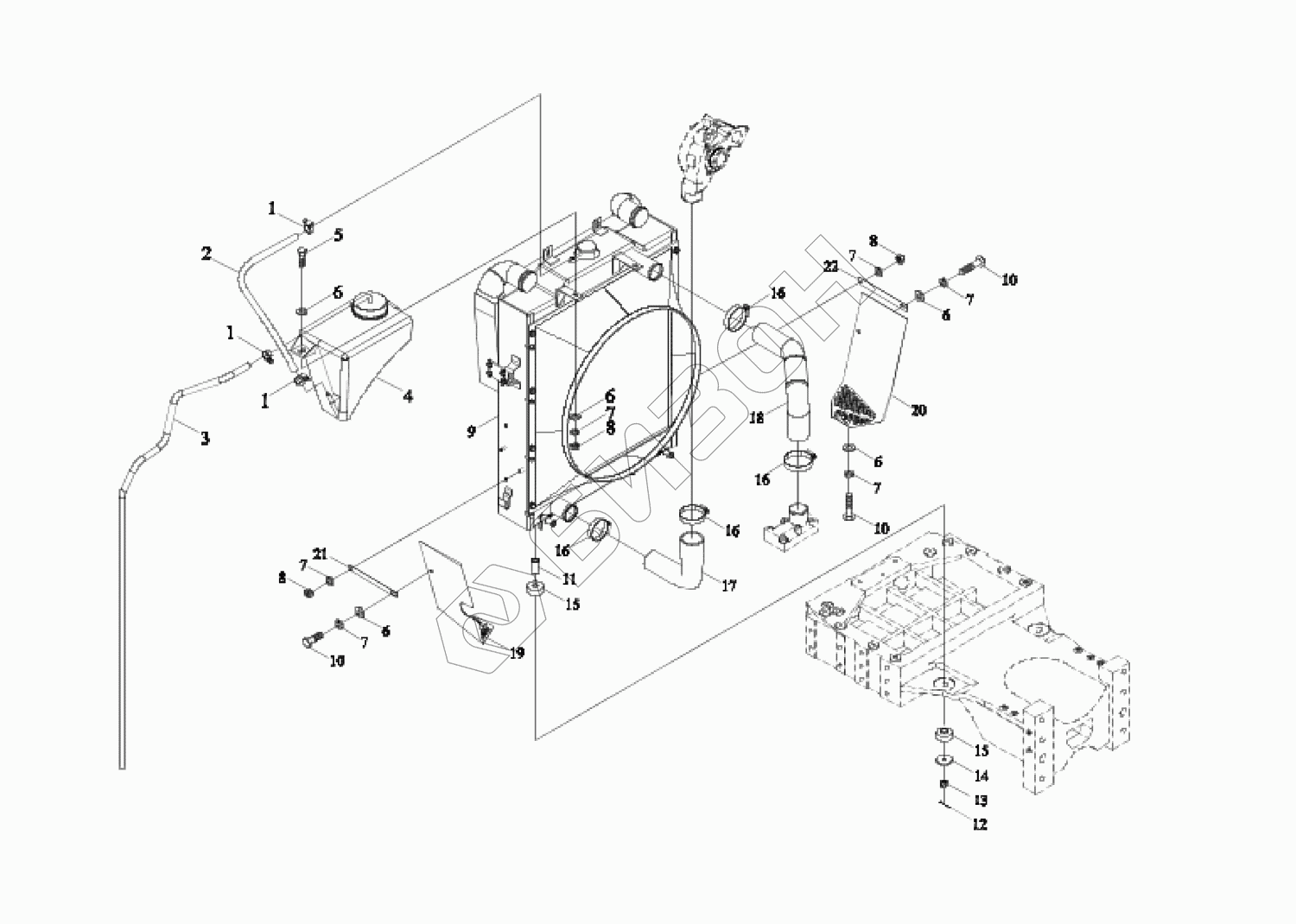

Графический каталог запасных частей к технике: LOVOL TD1SA904-029K. Система охлаждения
1
1
1
2
3
4
5
6
6
6
6
6
7
7
7
7
7
7
8
8
8
9
10
10
10
11
12
13
14
15
15
16
16
16
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS06131020000 | TS06131020000 | Система охлаждения в сборе |
Загрузка ...
|
|
| 1 | Q676B16 | Рым-скоба |
Загрузка ...
|
|
| 2 | TD800.131J-01 | Шланг резиновый |
Загрузка ...
|
|
| 3 | TK1300200002 | Шланг резиновый |
Загрузка ...
|
|
| 4 | TD900.131.2 | Бак водяной |
Загрузка ...
|
|
| 5 | GBT5783-M8X25-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 6 | GBT97.1-8-A0P | Шайба плоская |
Загрузка ...
|
|
| 7 | GBT93-8-A0P | Гровер |
Загрузка ...
|
|
| 8 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 9 | TS06131020001 | Радиатор |
Загрузка ...
|
|
| 10 | GBT5783-M8X20-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 11 | TD800.131-12 | Патрубок |
Загрузка ...
|
|
| 12 | GBT91-2.5X28-A0P | Шплинт |
Загрузка ...
|
|
| 13 | GBT6178-M10-8-A3L | Болт |
Загрузка ...
|
|
| 14 | FT650.13.116 | Прокладка |
Загрузка ...
|
|
| 15 | TD800.131-11 | Прокладки резиновые |
Загрузка ...
|
|
| 16 | Q67670 | Тип обруч шланга привода червя б |
Загрузка ...
|
|
| 17 | TD1000.131F-02 | Резиновый шланг |
Загрузка ...
|
|
| 18 | TD1000.131F-01 | Обратный шланг |
Загрузка ...
|
|
| 19 | TS06131010008 | Защитная планка |
Загрузка ...
|
|
| 20 | TS06131010009 | Защитная планка |
Загрузка ...
|
|
| 21 | TS06131010007 | Монтажная пластина |
Загрузка ...
|
|
| 22 | TS06131010010 | Монтажная пластина 1 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
