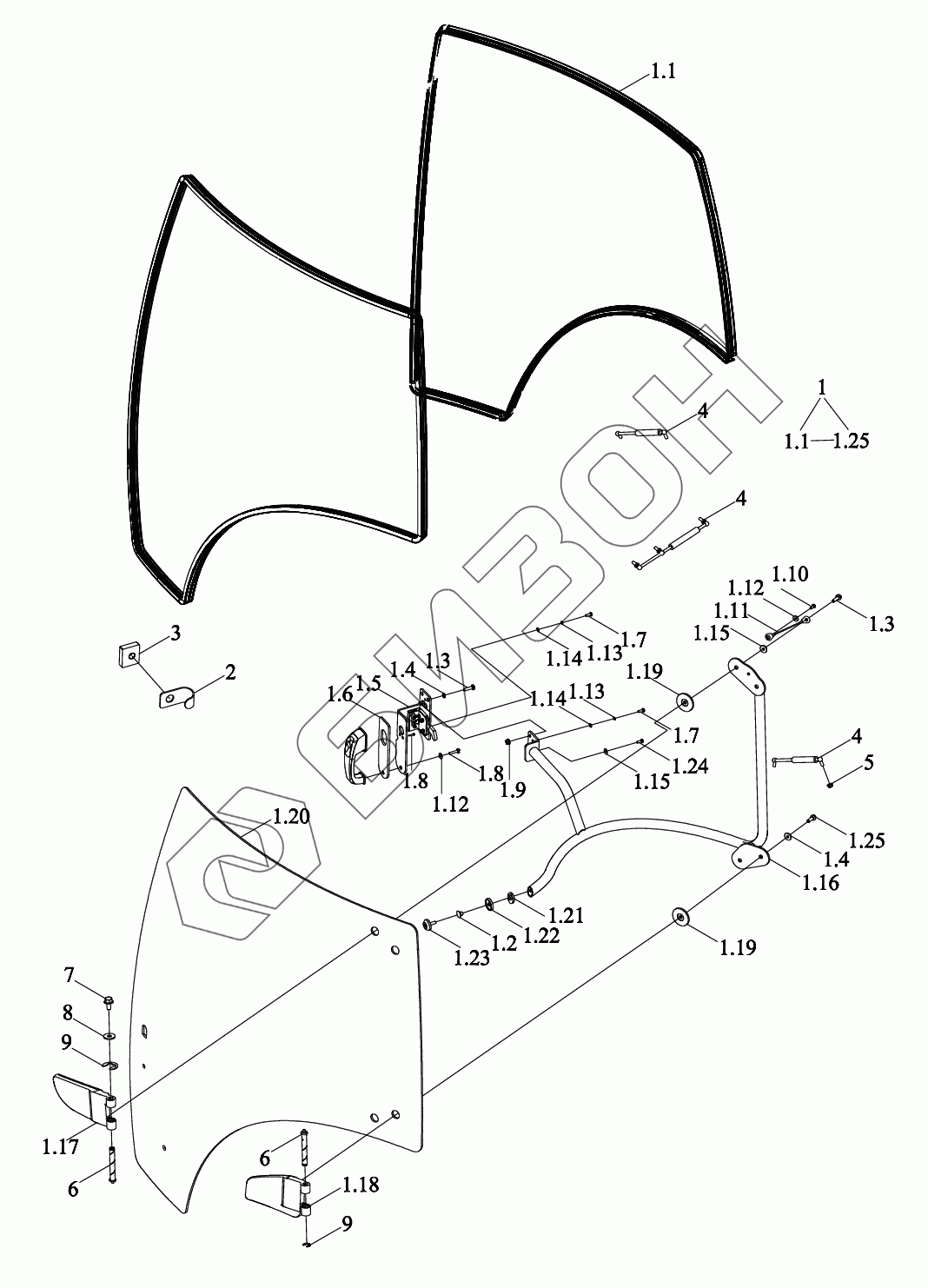

Графический каталог запасных частей к технике: LOVOL TD1SA904-029K. Дверь левая
1
1.1
1.2
1.3
1.3
1.4
1.4
1.5
1.6
1.7
1.7
1.8
1.8
1.9
1.10
1.11
1.12
1.12
1.13
1.13
1.14
1.14
1.15
1.15
1.16
1.17
1.18
1.19
1.20
1.21
1.22
1.23
1.24
1.25
2
3
4
4
4
5
6
6
7
8
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1C451070000K | TD1C451070000K | Кабина в сборе |
Загрузка ...
|
|
| TS06451020002 | TS06451020002 | Крепление кабины в сборе |
Загрузка ...
|
|
| TC03451023000 | TC03451023000 | Дверь левая в сборе |
Загрузка ...
|
|
| 1 | TC03451023100 | Дверь кабины |
Загрузка ...
|
|
| 1.1 | TS06451013102 | Лента уплотнительная двери |
Загрузка ...
|
|
| 1.2 | TS04451013109 | Заглушка болта пластиковая литая |
Загрузка ...
|
|
| 1.3 | GBT5789-M8X30-8.8-A2L | Болт с шестигранной головкой и фланцем M8X30-8.8-A2L |
Загрузка ...
|
|
| 1.4 | GBT97.1-8-A3L | Шайба плоская 8-A3L |
Загрузка ...
|
|
| 1.5 | TS06451013017 | Узел сборочный замка левой двери |
Загрузка ...
|
|
| 1.6 | TS06451013118 | Прокладка резиновая |
Загрузка ...
|
|
| 1.7 | GBT818-M6X16-4.8-A2L | Винт с крестообразным шлицем и полукруглой головкой M6X16-4.8-A2L |
Загрузка ...
|
|
| 1.8 | GBT5789-M6X30-8.8-A2L | Болт шестигранный фланцевый M6X30-8.8-A2L |
Загрузка ...
|
|
| 1.9 | GBT6177.1-M8-8-A2L | Гайка шестигранная с фланцем M8-8-A2L |
Загрузка ...
|
|
| 1.10 | GBT5783-M6X16-8.8-A2L | Болт с шестигранной головкой M6X16-8.8-A2L |
Загрузка ...
|
|
| 1.11 | TS04451023006 | Шнур ограничительный |
Загрузка ...
|
|
| 1.12 | GBT96.1-6-A3L | Шайба большая 6-A3L |
Загрузка ...
|
|
| 1.13 | GBT93-6-A3L | Шайба стандартная пружинная 6-A3L |
Загрузка ...
|
|
| 1.14 | GBT97.1-6-A3L | Шайба плоская 6-A3L |
Загрузка ...
|
|
| 1.15 | GBT96.1-8-A3L | Шайба большая 8-A3L |
Загрузка ...
|
|
| 1.16 | TC03451023103 | Поручень |
Загрузка ...
|
|
| 1.17 | TC03451023117 | Петля |
Загрузка ...
|
|
| 1.18 | TC03451023217a | Петля |
Загрузка ...
|
|
| 1.19 | TS04451043110 | Уплотнитель внутренний дверной петли |
Загрузка ...
|
|
| 1.20 | TC03451023101 | Стекло |
Загрузка ...
|
|
| 1.21 | TS06451013121 | Уплотнитель внутренний стекла двери |
Загрузка ...
|
|
| 1.22 | TD904.451C.2-10 | Прокладка стекла наружная |
Загрузка ...
|
|
| 1.23 | TS04451013106 | Болт из литого пластика |
Загрузка ...
|
|
| 1.24 | GBT818-M8X30-4.8-A2L | Винт M8X30-4.8-A2L |
Загрузка ...
|
|
| 1.25 | GBT5789-M8X25-8.8-A2L | Болт с шестигранной головкой и фланцем M8X25-8.8-A2L |
Загрузка ...
|
|
| 2 | TS06451013001 | Плита предельная |
Загрузка ...
|
|
| 3 | TS04451013002 | Гайка штифта замка двери |
Загрузка ...
|
|
| 4 | TD904.451C.2-12 | Пружина |
Загрузка ...
|
|
| 5 | GBT6177.1-M8-10-A2L | Гайка с фланцем M8-10-A2L |
Загрузка ...
|
|
| 6 | TS06451013005 | Шарнир |
Загрузка ...
|
|
| 7 | GBT5789-M6X12-8.8-A2L | Болт с шестигранной головкой и фланцем M6X12-8.8-A2L |
Загрузка ...
|
|
| 8 | GBT96.1-6-A3L | Шайба большая 6-A3L |
Загрузка ...
|
|
| 9 | GBT896-12-A3L | Кольцо пружинное стопорное 12-A3L |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
