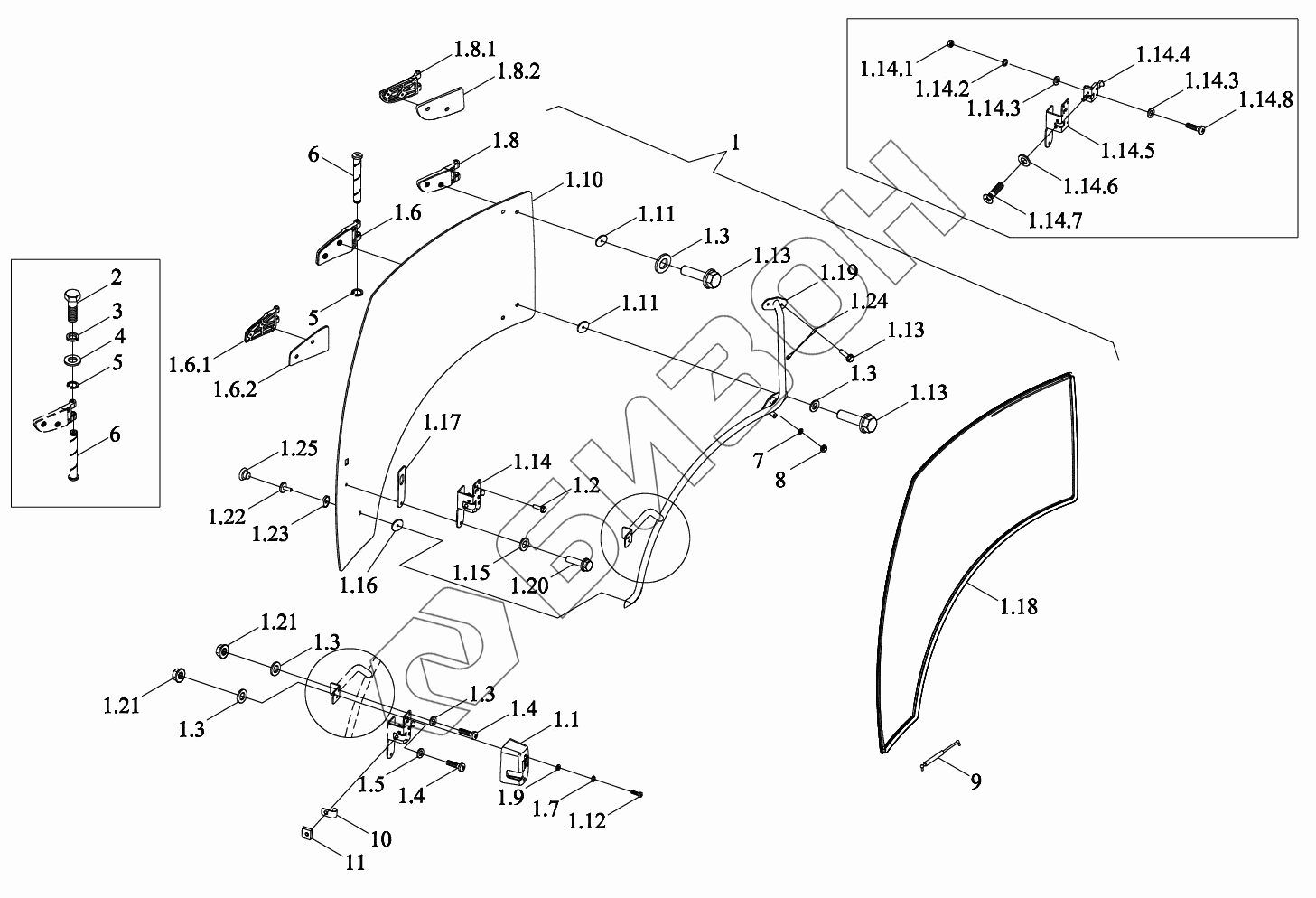

Графический каталог запасных частей к технике: LOVOL TD1SA904-029K. Дверь правая

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

1.5

1.6

1.6.1

1.6.2

1.7

1.8

1.8.1

1.8.2

1.9

1.10

1.11

1.12

1.13

1.14

1.14.1

1.14.2

1.14.3

1.14.4

1.14.5

1.14.6

1.14.7

1.14.8

1.15

1.16

1.17

1.18

1.19

1.20

1.21

1.22

1.23

1.24

1.25

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TD1C451070000K	TD1C451070000K	Кабина в сборе	Загрузка ...
TS06451020002	TS06451020002	Крепление кабины в сборе	Загрузка ...
TC03451024000	TC03451024000	Дверь кабины	Загрузка ...
1	TC03451024100	Дверь кабины	Загрузка ...
1.1	TS06451014230	Кожух замка правой двери	Загрузка ...
1.2	GBT5789-M8X30-8.8-A2L	Болт с шестигранной головкой и фланцем M8X30-8.8-A2L	Загрузка ...
1.3	GBT97.1-8-A3L	Шайба плоская 8-A3L	Загрузка ...
1.4	GBT818-M8X30-4.8-A2L	Винт M8X30-4.8-A2L	Загрузка ...
1.5	GBT96.1-8-A3L	Шайба большая 8-A3L	Загрузка ...
1.6	TC03451024217a	Петля	Загрузка ...
1.6.1	TS04451044222a	Шарнир	Загрузка ...
1.6.2	TC03451024112	Прокладка резиновая	Загрузка ...
1.7	GBT93-6-A3L	Шайба стандартная пружинная 6-A3L	Загрузка ...
1.8	TC03451024117	Петля	Загрузка ...
1.8.1	TS04451044221	Шарнир	Загрузка ...
1.8.2	TC03451024111	Прокладка резиновая	Загрузка ...
1.9	GBT97.1-6-A3L	Шайба плоская 6-A3L	Загрузка ...
1.10	TC03451024101	Стекло	Загрузка ...
1.11	TS04451043110	Уплотнитель внутренний дверной петли	Загрузка ...
1.12	GBT818-M6X16-4.8-A2L	Винт с крестообразным шлицем и полукруглой головкой M6X16-4.8-A2L	Загрузка ...
1.13	GBT5789-M8X25-8.8-A2L	Болт с шестигранной головкой и фланцем M8X25-8.8-A2L	Загрузка ...
1.14	TS06451014017	Узел поставки штифта дверной петли	Загрузка ...
1.14.1	GBT6170-M6-8-A2L	Гайка шестигранная, тип 1 M6-8-A2L	Загрузка ...
1.14.2	GBT93-6-A3L	Шайба стандартная пружинная 6-A3L	Загрузка ...
1.14.3	GBT97.1-6-A3L	Шайба плоская 6-A3L	Загрузка ...
1.14.4	TS06451014210	Корпус замка правой двери в сборе	Загрузка ...
1.14.5	TS06451014116	Кронштейн монтажный замка правой двери	Загрузка ...
1.14.6	GBT956.1-6	Шайба коническая стопорная 6	Загрузка ...
1.14.7	GBT819.1-M6X16-4.8-A2L	Винт с крестообразным шлицем и потайной головкой M6X16-4.8-A2L	Загрузка ...
1.14.8	GBT818-M6X30-4.8-A2L	Винт с крестообразным шлицем и полукруглой головкой M6X30-4.8-A2L	Загрузка ...
1.15	GBT96.1-6-A3L	Шайба большая 6-A3L	Загрузка ...
1.16	TS06451013121	Уплотнитель внутренний стекла двери	Загрузка ...
1.17	TS06451014118	Кронштейн	Загрузка ...
1.18	TS06451013102	Лента уплотнительная двери	Загрузка ...
1.19	TC03451024103	Поручень	Загрузка ...
1.20	GBT5789-M6X30-8.8-A2L	Болт шестигранный фланцевый M6X30-8.8-A2L	Загрузка ...
1.21	GBT6177.1-M8-8-A2L	Гайка шестигранная с фланцем M8-8-A2L	Загрузка ...
1.22	TS04451013106	Болт из литого пластика	Загрузка ...
1.23	TD904.451C.2-10	Прокладка стекла наружная	Загрузка ...
1.24	TS04451023006	Шнур ограничительный	Загрузка ...
1.25	TS04451013109	Заглушка болта пластиковая литая	Загрузка ...
2	GBT5783-M6X12-8.8-A2L	Болт с шестигранной головкой	Загрузка ...
3	GBT93-6-A3L	Шайба стандартная пружинная 6-A3L	Загрузка ...
4	GBT96.1-6-A3L	Шайба большая 6-A3L	Загрузка ...
5	GBT896-12-A3L	Кольцо пружинное стопорное 12-A3L	Загрузка ...
6	TS06451013005	Шарнир	Загрузка ...
7	GBT93-8-A3L	Шайба стандартная пружинная 8-A3L	Загрузка ...
8	GBT6170-M8-10-A2L	Гайка M8-10-A2L	Загрузка ...
9	TD904.451C.2-12	Пружина	Загрузка ...
10	TS06451013001	Плита предельная	Загрузка ...
11	TS04451013002	Гайка штифта замка двери	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
