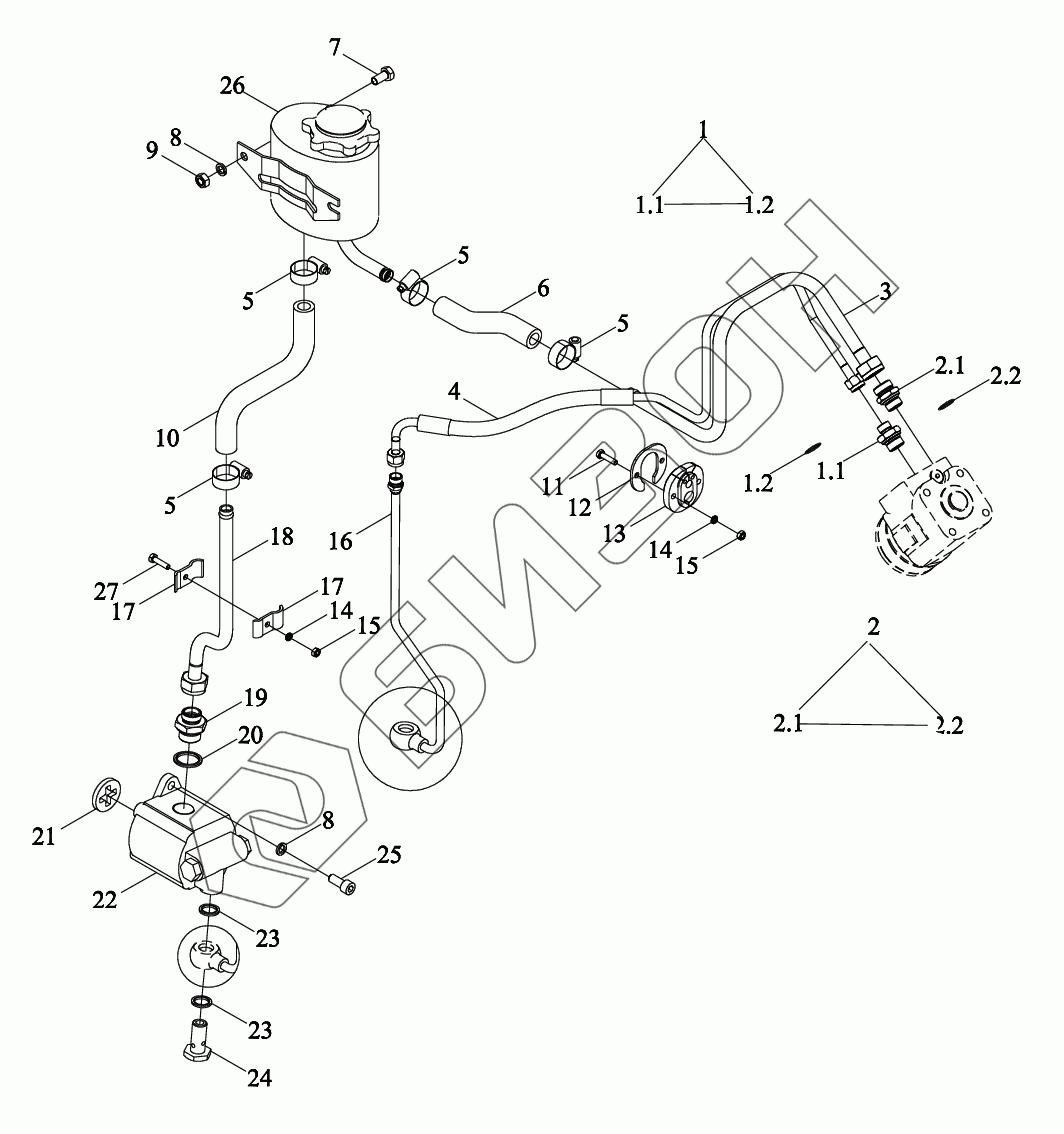

Графический каталог запасных частей к технике: LOVOL TD1SA904-029K. Гидравлический поворотный трубопровод 1
1
2
3
4
5
5
5
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
17
18
19
20
21
22
23
23
24
25
26
27
1.1
1.2
2.1
2.2
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1S402020000K | TD1S402020000K | Гидравлический поворотный трубопровод в сборе |
Загрузка ...
|
|
| 1 | TS12402050005 | Корпус шарнира M20-10 в сборе |
Загрузка ...
|
|
| 2 | TC04400010011 | Штуцер соединительный |
Загрузка ...
|
|
| 3 | TD1S402010002K | Маслопровод |
Загрузка ...
|
|
| 4 | TD1S402010001K | Маслопровод |
Загрузка ...
|
|
| 5 | Q67632 | Хомут шланговый червячного типа B |
Загрузка ...
|
|
| 6 | TS06402010003 | Шланг |
Загрузка ...
|
|
| 7 | GBT5781-M10X20-4.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 8 | GBT93-10-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 9 | GBT6170-M10-10-A3L | Гайка шестигранная M10-10-A3L |
Загрузка ...
|
|
| 10 | TS06402050014 | Шланг |
Загрузка ...
|
|
| 11 | GBT5781-M6X25-4.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 12 | TD904.402X-01 | Зажим -01 |
Загрузка ...
|
|
| 13 | TD904.402X-03 | Прокладка амортизирующая -01 |
Загрузка ...
|
|
| 14 | GBT93-6-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 15 | GBT6170-M6-8-A2L | Гайка шестигранная тип 1 M6-8-A2L |
Загрузка ...
|
|
| 16 | TS06402010002 | Труба стальная |
Загрузка ...
|
|
| 17 | FT800.40L.108 | Зажим трубный |
Загрузка ...
|
|
| 18 | TS06402010009 | Труба стальная |
Загрузка ...
|
|
| 19 | TD904.402A-01 | Стык |
Загрузка ...
|
|
| 20 | JBT982-27 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 21 | FT800A.40.108 | Втулка передачи |
Загрузка ...
|
|
| 22 | FT800A.40.028 | Насос рулевого управления |
Загрузка ...
|
|
| 23 | JBT982-18 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 24 | FT700.40G.109 | Болт полый |
Загрузка ...
|
|
| 25 | GBT70.1-M10X25-8.8-A3L | Винт с цилиндрической головкой с внутренним шестигранником M10X25-8.8-A3L |
Загрузка ...
|
|
| 26 | TD1100.402B.1 | Масляный бачок рулевого механизма и адсорбер в сборе |
Загрузка ...
|
|
| 27 | GBT5781-M6X25-4.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 1.1 | TS12402010031 | Соединитель M20-10 |
Загрузка ...
|
|
| 1.2 | TS09580010007 | Кольцо O-образное 17.3X2.2-M20X1.5 |
Загрузка ...
|
|
| 2.1 | GBT3733-L16 | Штуцер соединительный |
Загрузка ...
|
|
| 2.2 | TS09580010007 | Кольцо O-образное 17.3X2.2-M20X1.5 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
