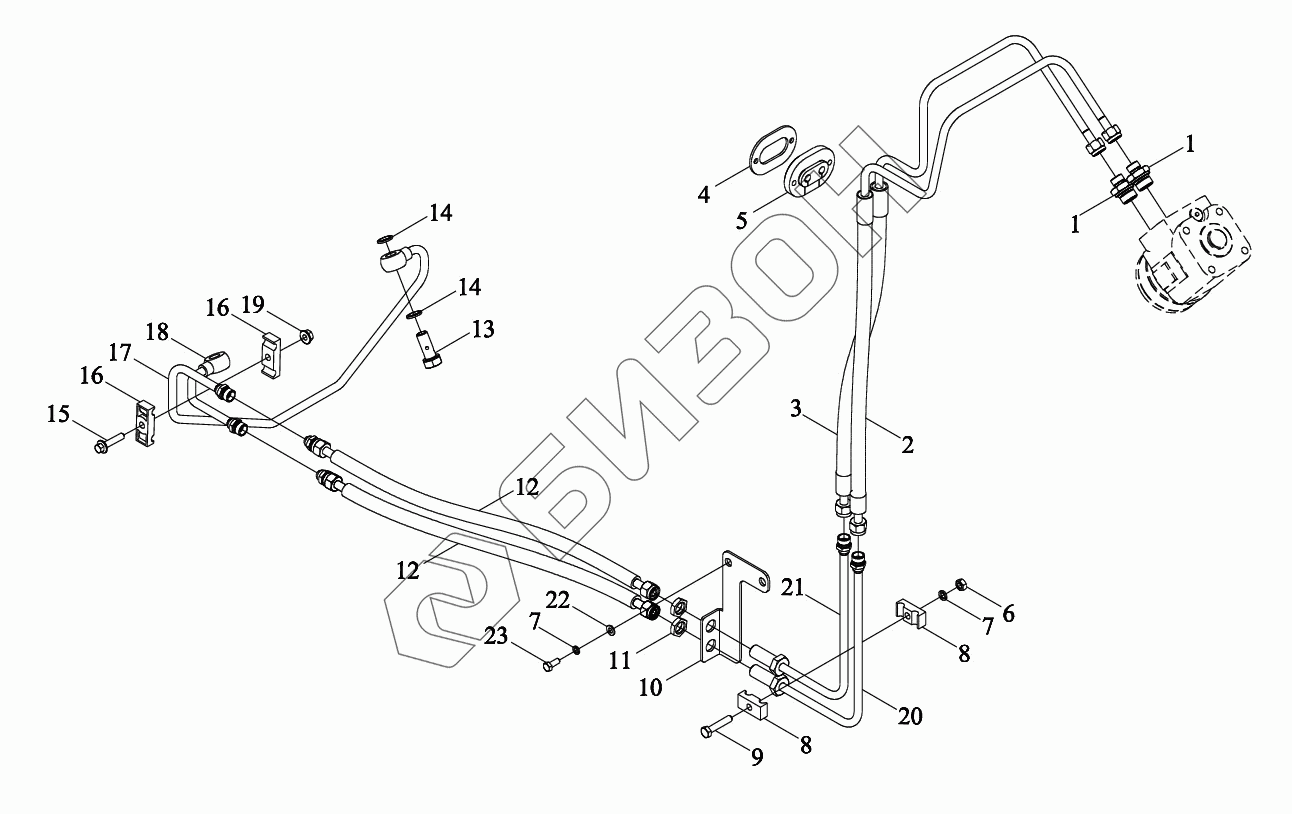

Графический каталог запасных частей к технике: LOVOL TD1SA904-029K. Гидравлический поворотный трубопровод 2
1
1
2
3
4
5
6
7
7
8
8
9
10
11
12
12
13
14
14
15
16
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1S402020000K | TD1S402020000K | Гидравлический поворотный трубопровод в сборе |
Загрузка ...
|
|
| 1 | TS12402050005 | Штуцер соединительный |
Загрузка ...
|
|
| 2 | TD1S402010004K | Маслопровод |
Загрузка ...
|
|
| 3 | TD1S402010005K | Маслопровод |
Загрузка ...
|
|
| 4 | TD904.402X-02 | Кламмер |
Загрузка ...
|
|
| 5 | TD904.402X-04 | Подушка |
Загрузка ...
|
|
| 6 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 7 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 8 | FT354.40C.121 | Зажим трубный |
Загрузка ...
|
|
| 9 | GBT5783-M8X40-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 10 | TS06402050011 | Кронштейн |
Загрузка ...
|
|
| 11 | GBT3763-M16X1.5 | Гайка |
Загрузка ...
|
|
| 12 | TD950.402A.6 | Шланг |
Загрузка ...
|
|
| 13 | FT800.40.172 | Болт полый |
Загрузка ...
|
|
| 14 | JBT982-14 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 15 | GBT16674.1-M8X35-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 16 | FT804A.40C.101 | Трубный зажим |
Загрузка ...
|
|
| 17 | TD904.402A.8 | Маслопровод |
Загрузка ...
|
|
| 18 | TD904.402A.9 | Маслопровод |
Загрузка ...
|
|
| 19 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 20 | TS06402050001 | Топливный трубопровод |
Загрузка ...
|
|
| 21 | TS06402050003 | Топливный трубопровод |
Загрузка ...
|
|
| 22 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 23 | GBT5783-M8X20-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
