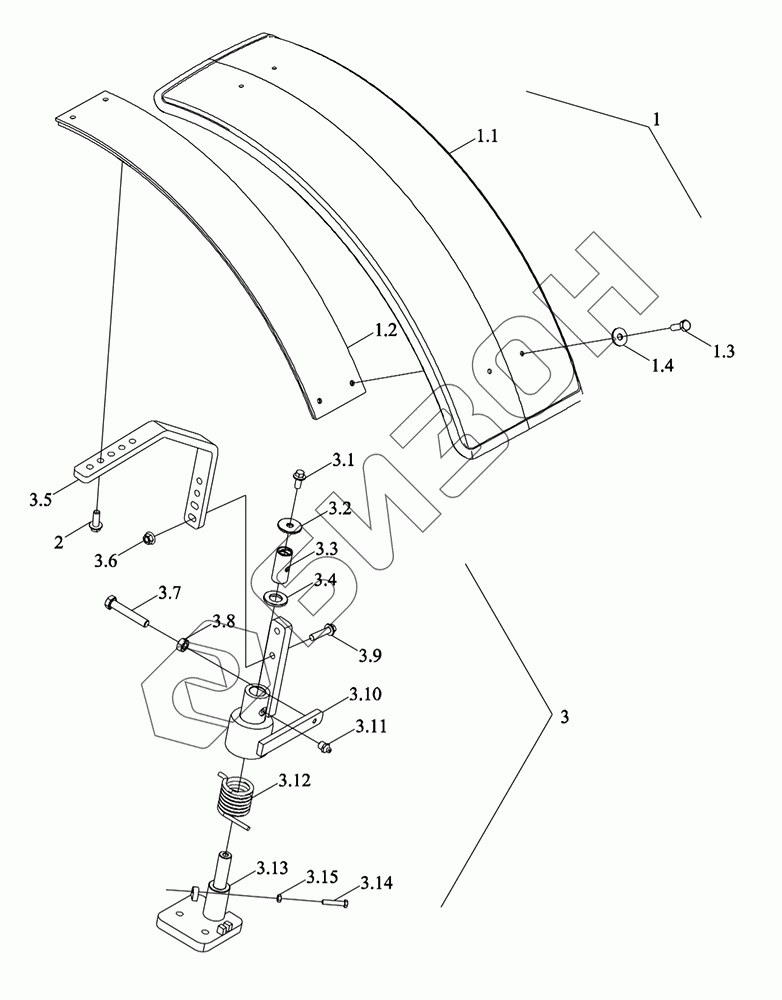

Графический каталог запасных частей к технике: LOVOL TD1SA904-049K. Брызговик левый передний

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

3.1

3.2

3.3

3.4

3.5

3.6

3.7

3.8

3.9

3.10

3.11

3.12

3.13

3.14

3.15

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM5D477011000K	TM5D477011000K	Брызговик левый передний	Загрузка ...
TM5D477010000K	TM5D477010000K	Брызговик передний	Загрузка ...
1	TM5D477013100K	Щиток грязевой	Загрузка ...
1.1	TM5D477013101K	Щиток грязевой	Загрузка ...
1.2	TM5D477013102K	Накладка	Загрузка ...
1.3	GBT5783-M8X25-8.8-A2L	Болт с шестигранной головкой	Загрузка ...
1.4	GBT96.1-8-A2	Шайба большая	Загрузка ...
2	GBT5789-M12X35-8.8-A3L	Болт с фланцем	Загрузка ...
3	TM5D477011100K	Кронштейн	Загрузка ...
3.1	GBT16674.1-M12X25-8.8-A3L	Болт с фланцем	Загрузка ...
3.2	TB400.475-07	Шайба	Загрузка ...
3.3	TB400.475-05	Втулка	Загрузка ...
3.4	TB400.475-06	Шайба	Загрузка ...
3.5	TM5D477011110K	Стент	Загрузка ...
3.6	GBT6177.1-M12-10-A3L	Гайка с фланцем	Загрузка ...
3.7	GBT5783-M10X60-10.9-A2L	Болт с шестигранной головкой	Загрузка ...
3.8	GBT6170-M10-8-A3L	Гайка	Загрузка ...
3.9	GBT16674.1-M12X50-8.8-A3L	Болт с фланцем	Загрузка ...
3.10	TM5D477011120K	Кронштейн	Загрузка ...
3.11	JBT7940.1-M10X1	Пресс-масленка	Загрузка ...
3.12	TD1C476020009K	Пружина кручения	Загрузка ...
3.13	TD1C476030003K	Плита монтажная	Загрузка ...
3.14	GBT5783-M8X45-8.8-A2L	Болт с шестигранной головкой	Загрузка ...
3.15	GBT6170-M8-8-A2L	Гайка	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
