Графический каталог запасных частей к технике: LOVOL TD1SA904-049K. Брызговик правый передний

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

3.1

3.2

3.3

3.4

3.5

3.6

3.7

3.8

3.9

3.10

3.11

3.12

3.13

3.14

3.15

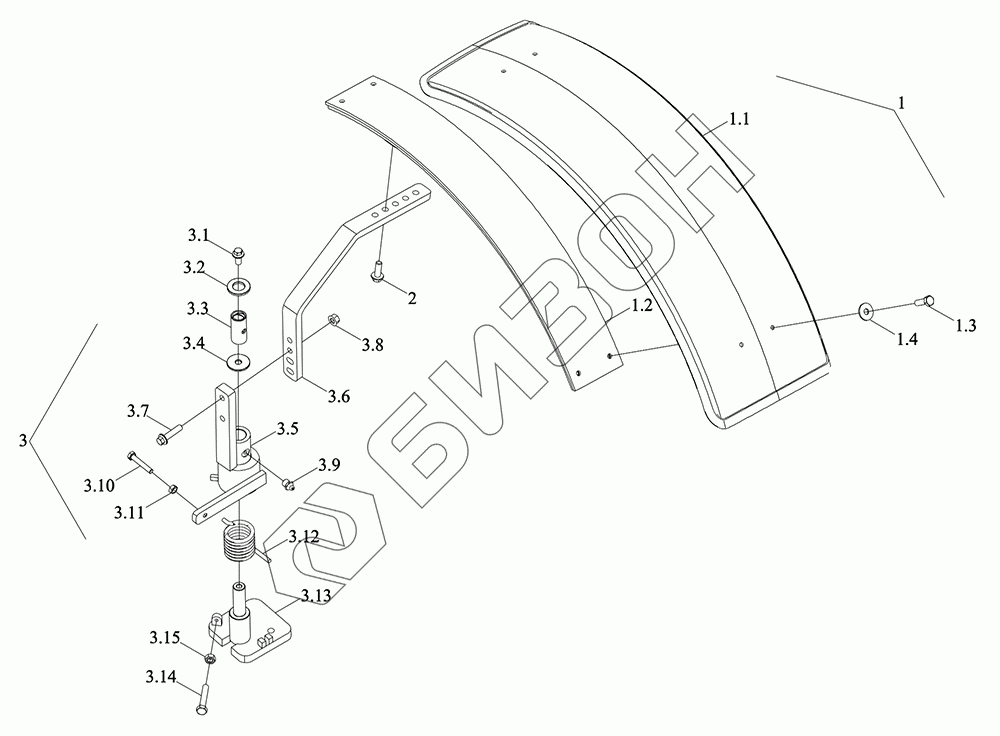

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM5D477012000K	TM5D477012000K	Брызговик правый передний	Загрузка ...
TM5D477010000K	TM5D477010000K	Брызговик передний	Загрузка ...
1	TM5D477013100K	Щиток грязевой	Загрузка ...
1.1	TM5D477013101K	Щиток грязевой	Загрузка ...
1.2	TM5D477013102K	Накладка	Загрузка ...
1.3	GBT5783-M8X25-8.8-A2L	Болт с шестигранной головкой	Загрузка ...
1.4	GBT96.1-8-A2	Шайба большая	Загрузка ...
2	GBT5789-M12X35-8.8-A3L	Болт с фланцем	Загрузка ...
3	TM5D477012100K	Кронштейн	Загрузка ...
3.1	GBT16674.1-M12X25-8.8-A3L	Болт с фланцем	Загрузка ...
3.2	TB400.475-07	Шайба	Загрузка ...
3.3	TB400.475-05	Втулка	Загрузка ...
3.4	TB400.475-06	Шайба	Загрузка ...
3.5	TM5D477012120K	Кронштейн	Загрузка ...
3.6	TM5D477011110K	Стент	Загрузка ...
3.7	GBT16674.1-M12X50-8.8-A3L	Болт с фланцем	Загрузка ...
3.8	GBT6177.1-M12-10-A3L	Гайка с фланцем	Загрузка ...
3.9	JBT7940.1-M10X1	Пресс-масленка	Загрузка ...
3.10	GBT5783-M10X60-10.9-A2L	Болт с шестигранной головкой	Загрузка ...
3.11	GBT6170-M10-8-A3L	Гайка	Загрузка ...
3.12	TD1C477020009K	Пружина кручения	Загрузка ...
3.13	TD1C477030004K	Плита монтажная	Загрузка ...
3.14	GBT5783-M8X45-8.8-A2L	Болт с шестигранной головкой	Загрузка ...
3.15	GBT6170-M8-8-A2L	Гайка	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
