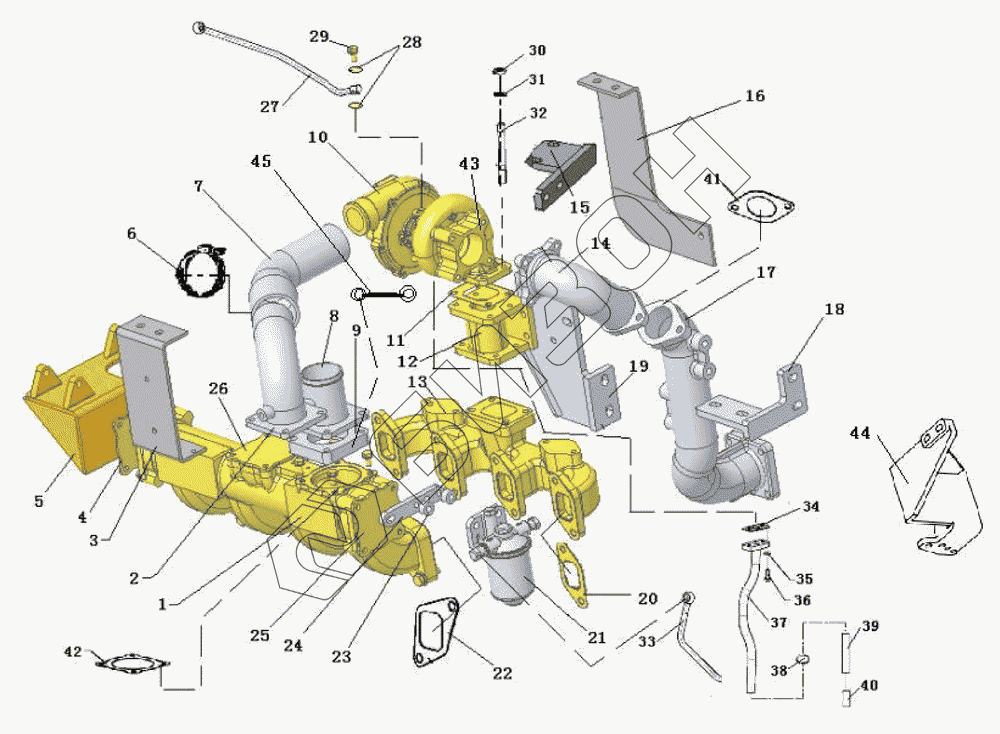

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Двигатель 8
1
3
4
5
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 4RMIZT22-LW3-1 | 4RMIZT22-LW3-1 | Двигатель |
Загрузка ...
|
|
| J0706-0100 | J0706-0100 | Фильтроэлемент |
Загрузка ...
|
|
| 1 | R220001-024 | Коллектор впускной |
Загрузка ...
|
|
| 3 | R080024-016 | Кронштейн |
Загрузка ...
|
|
| 4 | R220005-012 | Накладка |
Загрузка ...
|
|
| 5 | R080024-013 | Кронштейн |
Загрузка ...
|
|
| 6 | B50-70GB566 | Обойма |
Загрузка ...
|
|
| 7 | R220022-024 | Шланг впускной |
Загрузка ...
|
|
| 8 | R220021-049 | Патрубок впускной |
Загрузка ...
|
|
| 9 | R220400-005 | Свеча накаливания |
Загрузка ...
|
|
| 10 | R730100-031 | Нагнетатель |
Загрузка ...
|
|
| 11 | R730001-003 | Нагнетатель |
Загрузка ...
|
|
| 12 | R230101-014 | Втулка |
Загрузка ...
|
|
| 13 | R230001-026 | Труба выхлопная |
Загрузка ...
|
|
| 14 | R230022-017-Y | Трубка соединительная |
Загрузка ...
|
|
| 15 | R080024-011 | Кронштейн |
Загрузка ...
|
|
| 16 | R080024-015 | Кронштейн |
Загрузка ...
|
|
| 17 | R230022-017 | Трубка соединительная |
Загрузка ...
|
|
| 18 | R080024-010 | Кронштейн |
Загрузка ...
|
|
| 19 | R080024-012 | Кронштейн |
Загрузка ...
|
|
| 20 | R220003-002 | Подушка |
Загрузка ...
|
|
| 21 | 23400-001 | Фильтр |
Загрузка ...
|
|
| 22 | R230002-003 | Подушка |
Загрузка ...
|
|
| 23 | R330002-003 | Шайба |
Загрузка ...
|
|
| 24 | R730002-015 | Кронштейн |
Загрузка ...
|
|
| 25 | R220005-002 | Накладка |
Загрузка ...
|
|
| 26 | R220005-001 | Накладка |
Загрузка ...
|
|
| 27 | R730200-023 | Маслопровод |
Загрузка ...
|
|
| 28 | 23003-001 | Шайба |
Загрузка ...
|
|
| 29 | 23004-006 | Винт |
Загрузка ...
|
|
| 30 | M8GB6170-A2-70 | Болт |
Загрузка ...
|
|
| 31 | 8GB848-140HV-ZnD | Шайба небольшая |
Загрузка ...
|
|
| 32 | R730003-003 | Шпилька |
Загрузка ...
|
|
| 33 | 23100-004 | Труба подачи масла |
Загрузка ...
|
|
| 34 | R730008-002 | Подушка |
Загрузка ...
|
|
| 35 | 8GB848-140HV-ZnD | Шайба небольшая |
Загрузка ...
|
|
| 36 | M8X25GB5783 | Болт |
Загрузка ...
|
|
| 37 | R730500-028 | Маслопровод |
Загрузка ...
|
|
| 38 | B21-30GB566 | Хомутик |
Загрузка ...
|
|
| 39 | R730009-013 | Трубка |
Загрузка ...
|
|
| 40 | R730503-011 | Штуцер маслопровода |
Загрузка ...
|
|
| 41 | R230027-002 | Подушка |
Загрузка ...
|
|
| 42 | R220002-002 | Подушка |
Загрузка ...
|
|
| 43 | R730012-006 | Подушка |
Загрузка ...
|
|
| 44 | R230021-006 | Кронштейн |
Загрузка ...
|
|
| 45 | R650100-004 | Жгут проводов |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
