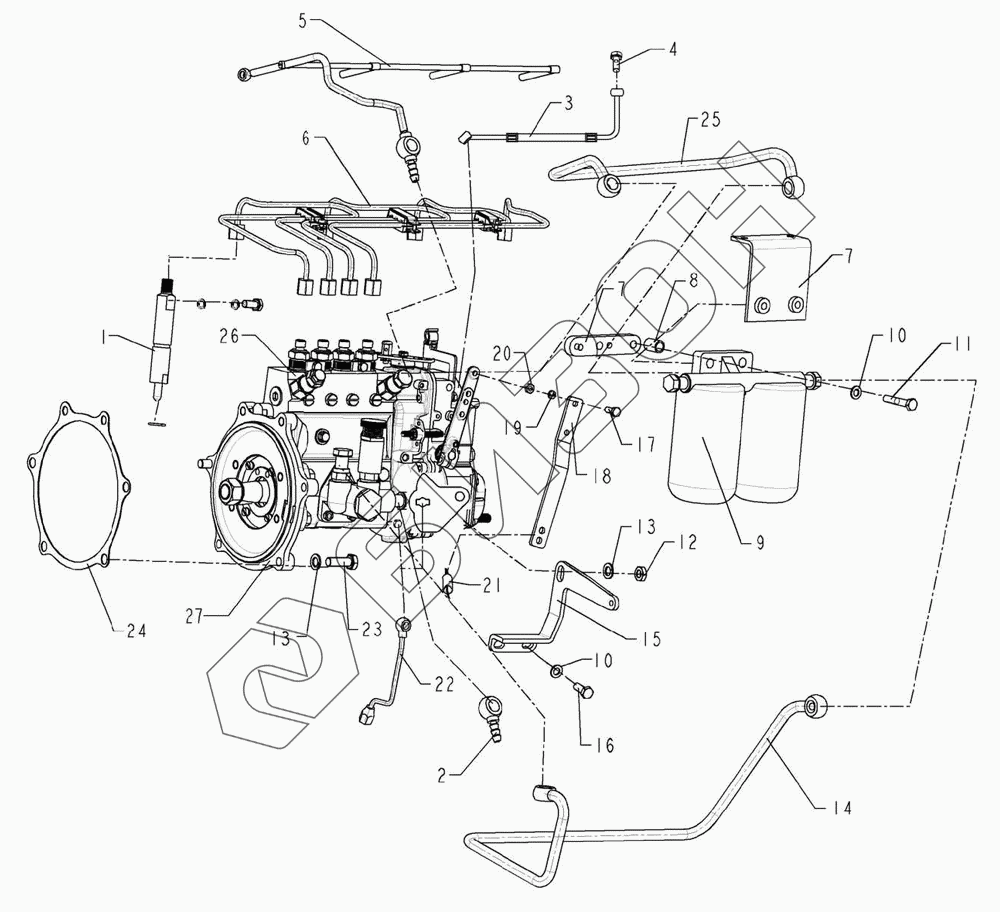

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Двигатель 9
1
2
3
4
5
6
7
9
10
10
11
12
13
13
14
18
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| CX0710A-0000 | CX0710A-0000 | Фильтроэлемент |
Загрузка ...
|
|
| 4RMIZT22-LW3-1 | 4RMIZT22-LW3-1 | Двигатель |
Загрузка ...
|
|
| CX1235-0000 | CX1235-0000 | Фильтроэлемент |
Загрузка ...
|
|
| 1 | R320100-015 | Форсунка топливная |
Загрузка ...
|
|
| 2 | R350101-010 | Штуцер соединительный |
Загрузка ...
|
|
| 3 | R621100-002 | Маслопровод |
Загрузка ...
|
|
| 4 | R470003-004 | Винт |
Загрузка ...
|
|
| 5 | R350400-036 | Маслопровод |
Загрузка ...
|
|
| 6 | R340000-030 | Маслопровод |
Загрузка ...
|
|
| 7 | R330001-010 | Кронштейн |
Загрузка ...
|
|
| 9 | R330100-030 | Фильтр дизельный |
Загрузка ...
|
|
| 10 | 10GB848-140HV-ZnD | Шайба небольшая |
Загрузка ...
|
|
| 11 | M10X25GB5783 | Болт |
Загрузка ...
|
|
| 12 | M10GB6172-8-H.Y | Болт |
Загрузка ...
|
|
| 13 | 10GB848-140HV-ZnD | Шайба небольшая |
Загрузка ...
|
|
| 14 | R350200-042 | Труба подачи масла |
Загрузка ...
|
|
| 18 | R080024-018 | Кронштейн |
Загрузка ...
|
|
| 22 | R310200-011 | Узел маслопровода |
Загрузка ...
|
|
| 23 | AM10X55GB898-10.9 | Шпилька с двойной головкой |
Загрузка ...
|
|
| 24 | R310001-011 | Подушка |
Загрузка ...
|
|
| 25 | R350300-041 | Маслопровод |
Загрузка ...
|
|
| 26 | R310100-051 | Насос топливный |
Загрузка ...
|
|
| 27 | R310005-011 | Фланец |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
