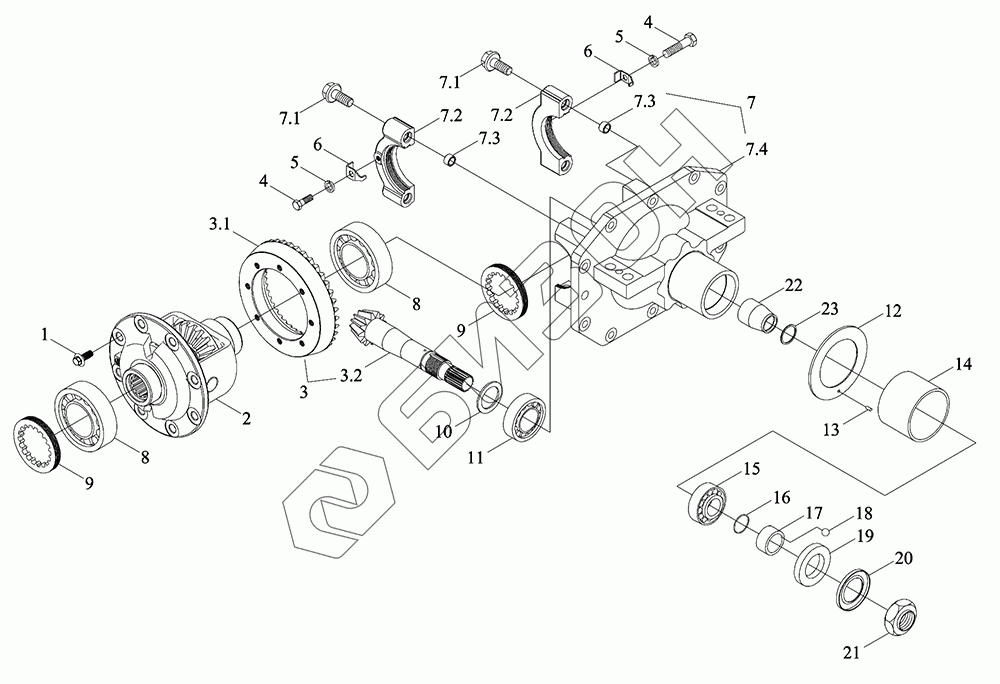

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Механизм дифференциальный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3.1
3.2
4
4
5
5
6
6
7
7.1
7.1
7.2
7.2
7.3
7.3
7.4
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали Цена
TD1C311010000K TD1C311010000K Передний ведущий мост в сборе
Загрузка ...
TD1C311010002K TD1C311010002K Мост приводный
Загрузка ...
TD904.311K.1.1 TD904.311K.1.1 Редуктор главной передачи
Загрузка ...
1 TD904.311K.1.1-09 Болт
Загрузка ...
2 TD904.311K.1.1.3 Механизм дифференциальный
Загрузка ...
3 TD904.311K.1.1.2 Колесо зубчатое
Загрузка ...
3.1 TD904.311K.1.1.2-02 Колесо зубчатое
Загрузка ...
3.2 TD904.311K.1.1.2-01 Колесо зубчатое
Загрузка ...
4 GBT5786-M10X1.25X20-10.9 Болт с шестигранной головкой
Загрузка ...
5 GBT93-10-A3L Гровер
Загрузка ...
6 TD904.311K.1.1-07 Пластина замочная
Загрузка ...
7 TC05311070006a Корпус картера
Загрузка ...
7.1 GBT5789-M14X80-12.9 Болт стороны фланца наговора
Загрузка ...
7.2 TD904.311K.1.1.1-02 Крышка подшипника
Загрузка ...
7.3 TD904.311K.1.1.1-03 Втулка фиксирующая
Загрузка ...
7.4 TD904.311K.1.1.1-01 Корпус картера
Загрузка ...
8 GBT297-32012 Подшипник
Загрузка ...
9 TD904.311K.1.1-06 Гайка
Загрузка ...
10 TD904.311K.1.1-05 Прокладка регулировочная
Загрузка ...
11 TD904.311K.1.1-11 Подшипник
Загрузка ...
12 TD904.311K.1.1-01 Подушка
Загрузка ...
13 GBT119.1-5m6X12-A3L Штырь цилиндрический
Загрузка ...
14 TP4P311010010K Втулка вала
Загрузка ...
15 GBT297-33207 Подшипники конические роликовые
Загрузка ...
16 GBT3452.1-31.5X1.80G Кольцо в форме О
Загрузка ...
17 TC05311070060 Кольцо проставочное
Загрузка ...
18 GBT308-6-G100-b Шарик стальной
Загрузка ...
19 TC05311070063 Сальник
Загрузка ...
20 TC05311070062 Маслоотражатель
Загрузка ...
21 TC05311070061 Болт
Загрузка ...
22 TD904.311K.1.1-12 Рукав перегородки
Загрузка ...
23 YP4.2.2-21 Пусковая площадка регулировки
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
