Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Редуктор дифференциальный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
4
5
5
6
6
7

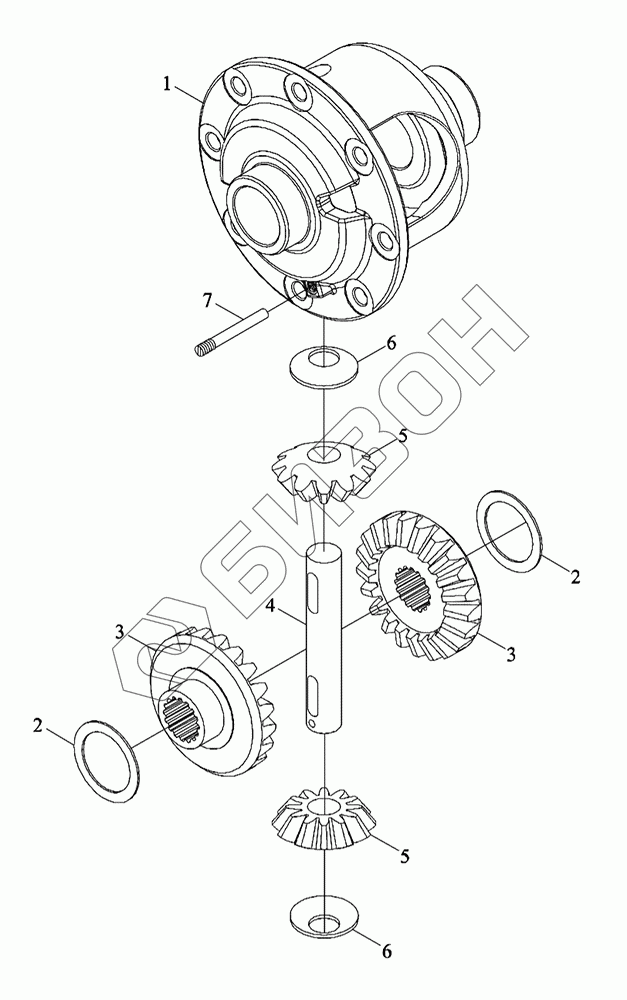

Позиция на иллюстрации Заводской номер детали Название детали Цена
TD1C311010000K TD1C311010000K Передний ведущий мост в сборе
Загрузка ...
TD1C311010002K TD1C311010002K Мост приводный
Загрузка ...
GL05503010001 GL05503010001 Редуктор
Загрузка ...
GL05503010002 GL05503010002 Редуктор главной передачи
Загрузка ...
TD904.311K.1.1.3 TD904.311K.1.1.3 Механизм дифференциальный
Загрузка ...
1 TD904.311K.1.1.3-01 Корпус картера
Загрузка ...
2 TD904.311K.1.1.3-02 Вал
Загрузка ...
3 TD904.311K.1.1.3-04 Колесо зубчатое
Загрузка ...
4 TD904.311K.1.1.3-05 Прокладка
Загрузка ...
5 TD904.311K.1.1.3-03 Колесо зубчатое
Загрузка ...
6 TD904.311K.1.1.3-06 Прокладка
Загрузка ...
7 TD904.311K.1.1.3-07 Штифт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
