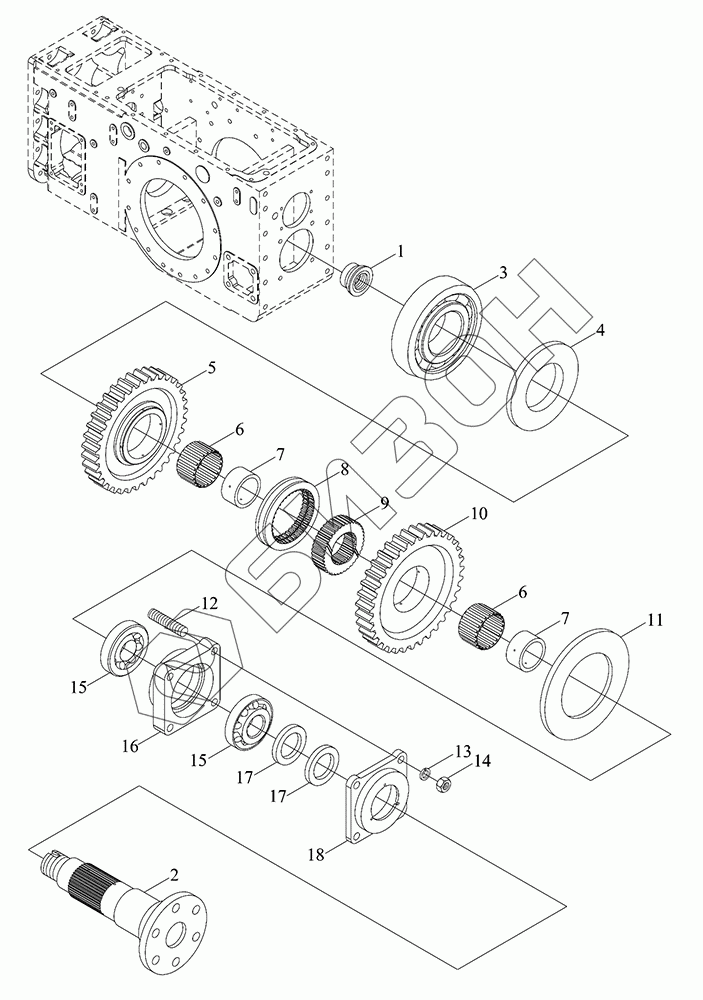

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Механизм привода 2
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
15
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD800.412R | TD800.412R | Колесо зубчатое |
Загрузка ...
|
|
| 1 | FT800A.41.139 | Гайка |
Загрузка ...
|
|
| 2 | FT800A.41.108 | Вал приводный |
Загрузка ...
|
|
| 3 | GBT288-22210C | Подшипник |
Загрузка ...
|
|
| 4 | FT800A.41.141 | Кольцо ограничительное |
Загрузка ...
|
|
| 5 | TD800.412M-02 | Колесо зубчатое |
Загрузка ...
|
|
| 6 | QLWZB120-K68X78X34 | Подшипник |
Загрузка ...
|
|
| 7 | FT800A.41.113 | Втулка |
Загрузка ...
|
|
| 8 | FT800.37.118 | Муфта зубчатого зацепления |
Загрузка ...
|
|
| 9 | FT800.37.119 | Станина зубчатая |
Загрузка ...
|
|
| 10 | TD800.412K-02 | Колесо зубчатое |
Загрузка ...
|
|
| 11 | FT800A.41.142 | Кольцо ограничительное |
Загрузка ...
|
|
| 12 | GBT899-AM14-M14X1.5X65-8.8-A3L | Шпилька с двойной головкой |
Загрузка ...
|
|
| 13 | GBT93-14-A0P | Шайба стандартная пружинная |
Загрузка ...
|
|
| 14 | GBT6176-M14X1.5-8-A3L | Болт |
Загрузка ...
|
|
| 15 | GBT297-30212 | Подшипник |
Загрузка ...
|
|
| 16 | FT800A.41.124 | Постель подшипника |
Загрузка ...
|
|
| 17 | GBT9877.1-FB70X90X10D | Втулка уплотнительная |
Загрузка ...
|
|
| 18 | FT800A.41.125 | Крышка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
