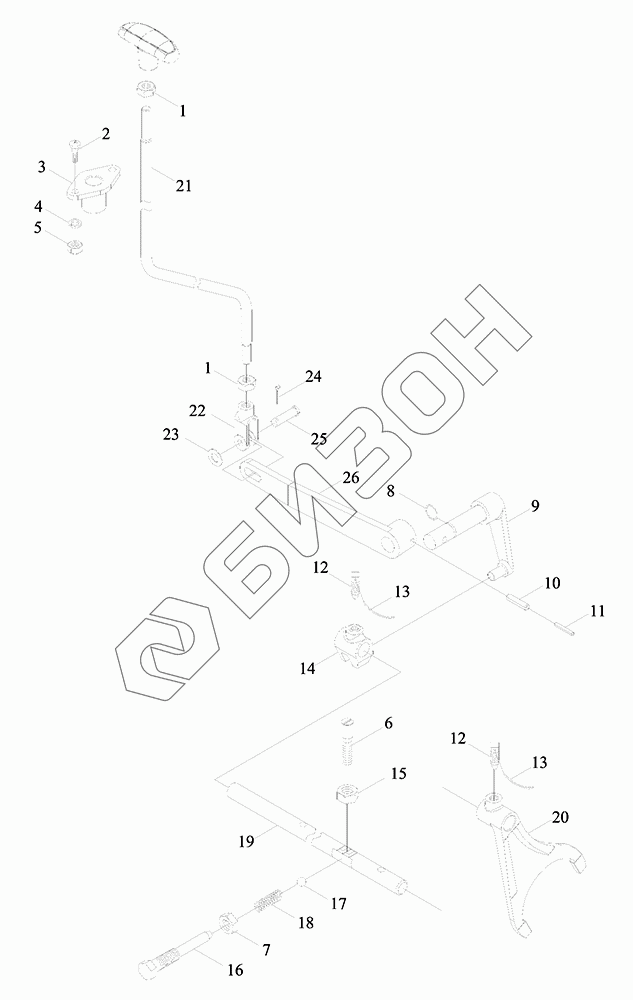

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Механизм управления отбором мощности

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали Цена
TS06413010000 TS06413010000 Механизм управления отбором мощности в сборе
Загрузка ...
1 GBT6170-M10-8-A3L Гайка
Загрузка ...
2 GBT818-M6X16-4.8-A2L Винт
Загрузка ...
3 FT800A.41.173 Фланец
Загрузка ...
4 GBT93-6-A0P Гровер
Загрузка ...
5 GBT6170-M6-8-A2L Гайка
Загрузка ...
6 TD800.413-01 Винт
Загрузка ...
7 GBT6172.1-M12-04-A3L Болт
Загрузка ...
8 GBT3452.1-17.0X1.80G Кольцо уплотнительное резиновое для гидропневматики
Загрузка ...
9 FT800.41.011 Рычаг качающийся
Загрузка ...
10 GBT879.1-8X35 Штырь зластичный цилиндрический
Загрузка ...
11 GBT879.1-5X35 Штырь зластичный цилиндрический
Загрузка ...
12 FT800.37.194 Винт
Загрузка ...
13 FT800A.41.241 Проволока стальная
Загрузка ...
14 FT800.41.240 Поводок
Загрузка ...
15 GBT6172.1-M16-04-A3L Гайка шестигранная тонкая
Загрузка ...
16 GBT71-M12X35-14H-A3L Винт
Загрузка ...
17 GBT308-10-G100-b Шарик стальной
Загрузка ...
18 FT800.37.139 Пружина
Загрузка ...
19 FT800.41.106a Ось вилки переключения
Загрузка ...
20 FT800A.41.114 Вилка отводная
Загрузка ...
21 FT800A.41.147 Рычак управления
Загрузка ...
22 FT804.42.150 Вилка передняя
Загрузка ...
23 GBT97.1-8-A0P Шайба плоская
Загрузка ...
24 GBT91-3.2X30-A0P Шплинт
Загрузка ...
25 GBT882-B8X26 Вал
Загрузка ...
26 FT800A.41.146 Рычаг качающийся
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
