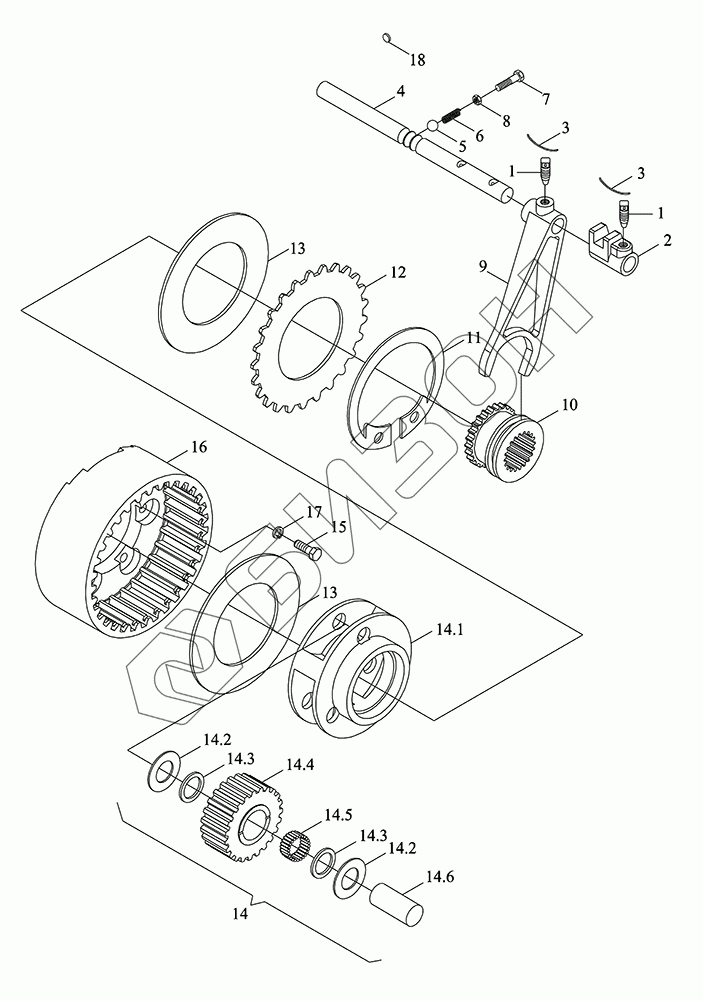

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Механизм управления ползучей передачей
1
1
2
3
3
4
5
6
7
8
9
10
11
12
13
13
14
14.1
14.2
14.2
14.3
14.3
14.4
14.5
14.6
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS06374010000 | TS06374010000 | Механизм управления ползучей передачей в сборе |
Загрузка ...
|
|
| 1 | FT800.37.194 | Винт установочный |
Загрузка ...
|
|
| 2 | TD800A.374B-01 | Поводок |
Загрузка ...
|
|
| 3 | FT800A.37A.244 | Проволока стальная |
Загрузка ...
|
|
| 4 | TC05374030001 | Ось вилки переключения |
Загрузка ...
|
|
| 5 | GBT308-10-G100-b | Шарик стальной |
Загрузка ...
|
|
| 6 | FT800.37.139 | Пружина |
Загрузка ...
|
|
| 7 | GBT5783-M12X35-8.8-A3L | Болт |
Загрузка ...
|
|
| 8 | GBT6172.1-M12-04-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 9 | FT800.37A.225 | Вилка отводная |
Загрузка ...
|
|
| 10 | FT800.37A.218 | Втулка муфтовая для ползучего редуктора |
Загрузка ...
|
|
| 11 | GBT893.1-170 | Кольцо ограничительное |
Загрузка ...
|
|
| 12 | FT800.37D.216 | Пластина водила планетарной передачи |
Загрузка ...
|
|
| 13 | FT800.37D.230 | Прокладка износостойкая |
Загрузка ...
|
|
| 14 | FT800.37D.018 | Водило планетарное |
Загрузка ...
|
|
| 14.1 | FT800.37A.024 | Водило планетарное |
Загрузка ...
|
|
| 14.2 | FT800.37A.212 | Втулка планетарной передачи |
Загрузка ...
|
|
| 14.3 | FT800.37A.214 | Проставка игольчатого ролика |
Загрузка ...
|
|
| 14.4 | FT800.37D.211 | Передача планетарная |
Загрузка ...
|
|
| 14.5 | TH02374010004 | Игла роликовая |
Загрузка ...
|
|
| 14.6 | FT800.37A.213 | Вал-шестерня планетарный |
Загрузка ...
|
|
| 15 | GBT5783-M10X25-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 16 | FT800.37D.210 | Венец внутренний зубчатый |
Загрузка ...
|
|
| 17 | GBT93-10-AOP | Шайба стандартная пружинная |
Загрузка ...
|
|
| 18 | Q72220 | Пробка коническая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
