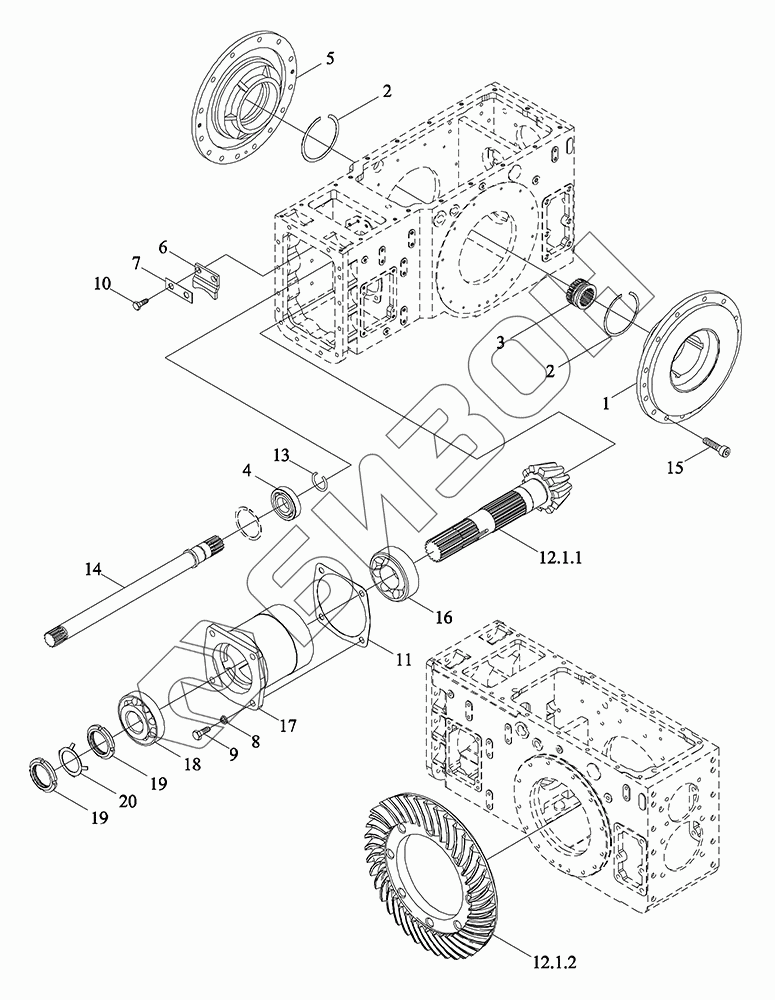

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Центральная передача заднего моста
1
2
2
3
4
5
6
7
8
9
10
11
12.1.1
12.1.2
13
14
15
16
17
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TC05382010000 | TC05382010000 | Передача центральная заднего моста в сборе |
Загрузка ...
|
|
| 1 | FT800.38.108 | Постель подшипника |
Загрузка ...
|
|
| 2 | FT800.38.221 | Прокладка регулировочная |
Загрузка ...
|
|
| 3 | FT800.38.113 | Втулка блокировки дифференциала |
Загрузка ...
|
|
| 4 | GBT276-6306 | Подшипник шариковый радиальный |
Загрузка ...
|
|
| 5 | FT800.38.106 | Постель подшипника |
Загрузка ...
|
|
| 6 | FT800.38.123 | Пластина нажимная |
Загрузка ...
|
|
| 7 | FT800.38.124 | Пластина замочная |
Загрузка ...
|
|
| 8 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 9 | GBT5783-M12X35-8.8-A3L | Болт |
Загрузка ...
|
|
| 10 | GBT5783-M10X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 11 | FT800.38.208 | Прокладка регулировочная |
Загрузка ...
|
|
| 12 | TM5D382060003 | Фитинги большие и малые конусные и дифференциальные фитинги |
Загрузка ...
|
|
| 12.1 | TC05382010003 | Узел большого и малого конусов |
Загрузка ...
|
|
| 12.1.1 | FT800.38.126 | Колесо зубчатое |
Загрузка ...
|
|
| 12.1.2 | FT800.38.129 | Колесо зубчатое |
Загрузка ...
|
|
| 13 | GBT895.2-30 | Кольцо ограничительное |
Загрузка ...
|
|
| 14 | FT800.38.125 | Вал |
Загрузка ...
|
|
| 15 | GBT70.1-M8X20-10.9-A2L | Винт |
Загрузка ...
|
|
| 16 | GBT297-32311 | Подшипники конические роликовые |
Загрузка ...
|
|
| 17 | FT800.38.205 | Постель подшипника |
Загрузка ...
|
|
| 18 | GBT297-30310 | Подшипники конические роликовые |
Загрузка ...
|
|
| 19 | FT800.38.207 | Гайка круглая |
Загрузка ...
|
|
| 20 | GBT858-50 | Шайбы стопорные для круглых гаек |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
