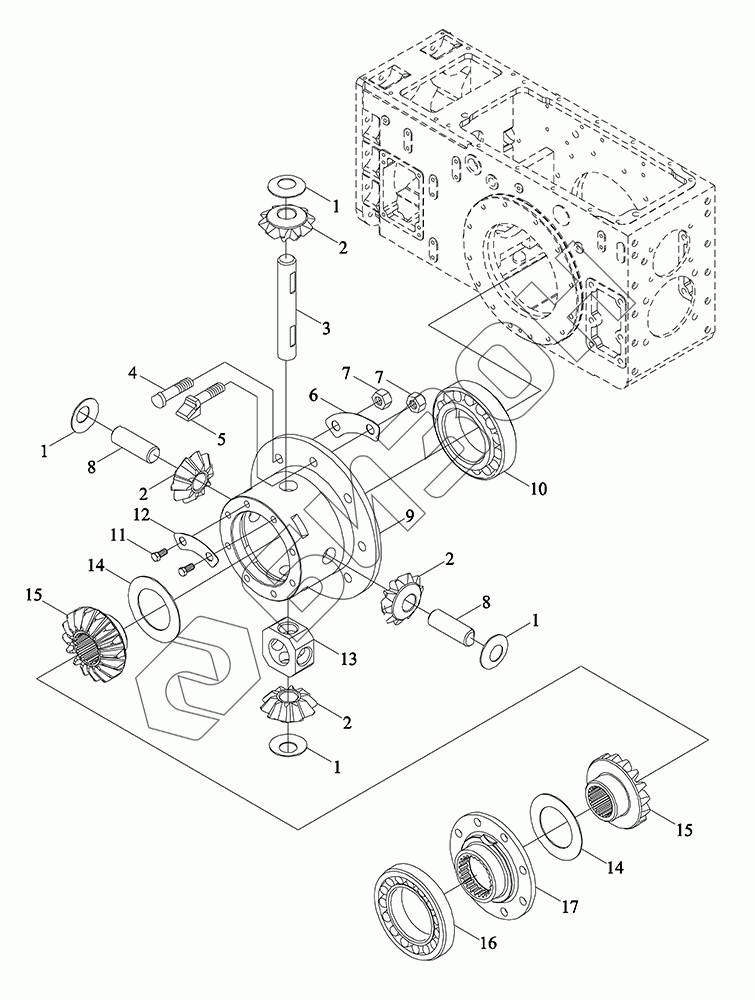

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Центральная передача заднего моста 2
1
1
1
1
2
2
2
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
14
14
14
14
14
14
14
14
14
14
14
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TC05382010002 | TC05382010002 | Узел дифференциала |
Загрузка ...
|
|
| TM5D382060003 | TM5D382060003 | Фитинги большие и малые конусные и дифференциальные фитинги |
Загрузка ...
|
|
| TC05382010000 | TC05382010000 | Передача центральная заднего моста в сборе |
Загрузка ...
|
|
| 1 | FT800.38.216 | Подушка |
Загрузка ...
|
|
| 2 | FT800.38.217a | Колесо зубчатое |
Загрузка ...
|
|
| 3 | FT800.38.215 | Вал |
Загрузка ...
|
|
| 4 | FT800.38.211 | Винт |
Загрузка ...
|
|
| 5 | FT800.38.212 | Винт |
Загрузка ...
|
|
| 6 | FT800.38.213 | Пластина замочная |
Загрузка ...
|
|
| 7 | GBT6171-M14X1.5-8-A3L | Гайка |
Загрузка ...
|
|
| 8 | FT800.38.131 | Вал |
Загрузка ...
|
|
| 9 | FT800.38.128 | Корпус картера |
Загрузка ...
|
|
| 10 | GBT297-32216 | Подшипники конические роликовые |
Загрузка ...
|
|
| 11 | GBT5783-M12X25-8.8-O | Болт |
Загрузка ...
|
|
| 12 | FT800.38.218 | Прокладка запорная |
Загрузка ...
|
|
| 13 | FT800.38.132 | Кольцо центральное |
Загрузка ...
|
|
| 14 | FT800.38.230 | Проставка полуосевого редуктора |
Загрузка ...
|
|
| 14 | FT800.38.220 | Проставка полуосевого редуктора |
Загрузка ...
|
|
| 14 | FT800.38.240 | Проставка полуосевого редуктора |
Загрузка ...
|
|
| 14 | FT800.38.210 | Проставка полуосевого редуктора |
Загрузка ...
|
|
| 14 | FT800.38.250 | Проставка полуосевого редуктора |
Загрузка ...
|
|
| 14 | FT800.38.200 | Проставка полуосевого редуктора |
Загрузка ...
|
|
| 15 | FT800.38.130a | Колесо зубчатое |
Загрузка ...
|
|
| 16 | GBT297-30216 | Подшипники конические роликовые |
Загрузка ...
|
|
| 17 | FT800.38.133 | Крышка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
