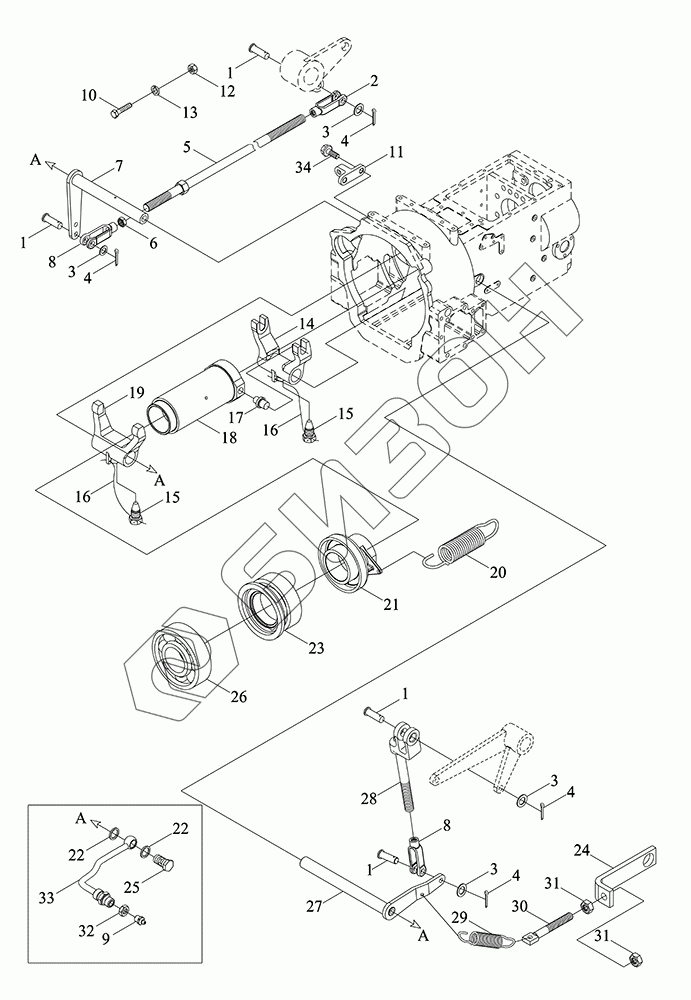

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Механизм управления сцеплением 2
1
1
1
1
2
3
3
3
3
4
4
4
4
5
6
7
8
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1S212010000 | TD1S212010000 | Механизм управления сцеплением в сборе |
Загрузка ...
|
|
| 1 | GBT882-B10X30-A3L | Штифт B10X30-A3L |
Загрузка ...
|
|
| 2 | FT800.21.241 | Вилка рычага заднего колеса |
Загрузка ...
|
|
| 3 | GBT97.1-10-A3L | Шайба большая |
Загрузка ...
|
|
| 4 | GBT91-3.2X32-A3L | Шплинт разводной 3.2X32-A3L |
Загрузка ...
|
|
| 5 | FT800A.21.059a | Рычаг субсцепления |
Загрузка ...
|
|
| 6 | GBT6171-M10X1-8-A2L | Гайка шестигранная тип 1 M10X1-8-A2L |
Загрузка ...
|
|
| 7 | FT800.21.028 | Вал коромысла под сцепление |
Загрузка ...
|
|
| 8 | FT800.21.240 | Вилка рычага переднего колеса |
Загрузка ...
|
|
| 9 | JBT7940.1-M8X1 | Пресс-масленка M8X1 |
Загрузка ...
|
|
| 10 | GBT5783-M10X60-8.8-A3L | Болт с шестигранной головкой M10X60-8.8-A3L |
Загрузка ...
|
|
| 11 | FT800.21.212 | Гнездо ограничительное |
Загрузка ...
|
|
| 12 | GBT6170-M10-8-A3L | Гайка шестигранная тип 1 M10-8-A3L |
Загрузка ...
|
|
| 13 | GBT93-10-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 14 | FT800.21.204 | Вилка отводная главного сцепления |
Загрузка ...
|
|
| 15 | FT800.21.239 | Винт установочный |
Загрузка ...
|
|
| 16 | TA800.212B-02 | Проволока стальная низкоуглеродистая СЗ-1,4 |
Загрузка ...
|
|
| 17 | FT800.21.213 | Штифт цилиндрический |
Загрузка ...
|
|
| 18 | FT800.21C.205 | Корпус подшипника выключения главного сцепления |
Загрузка ...
|
|
| 19 | FT800.21.203 | Вилка отводная |
Загрузка ...
|
|
| 20 | FT800.21.215 | Пружина возвратная вторичного сцепления |
Загрузка ...
|
|
| 21 | FT800.21c.202a | Постель подшипника |
Загрузка ...
|
|
| 22 | JBT982-8 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 23 | TA820.213-10 | Подшипник разделительный NTM8842 |
Загрузка ...
|
|
| 24 | TS07212010009 | Пластина стопорная возвратной пружины |
Загрузка ...
|
|
| 25 | FT800A.21.388 | Болт полый |
Загрузка ...
|
|
| 26 | TA800.212-02 | Подшипник разделительный 996713 |
Загрузка ...
|
|
| 27 | FT800A.21.058a | Вал коромысла главной муфты сцепления |
Загрузка ...
|
|
| 28 | FT800A.21.080 | Штанга центральная |
Загрузка ...
|
|
| 29 | FT800A.21.383 | Пружина возвратная |
Загрузка ...
|
|
| 30 | FT800.21.207 | Винт регулировочный |
Загрузка ...
|
|
| 31 | GBT6170-M8-8-A2L | Гайка шестигранная тип 1 M8-8-A2L |
Загрузка ...
|
|
| 32 | GBT6172.1-M12-04-A3L | Гайка шестигранная тонкая M12-04-A3L |
Загрузка ...
|
|
| 33 | FT800A.21.387 | Маслопровод |
Загрузка ...
|
|
| 34 | GBT16674.1-M10X20-8.8-A3L | Болт шестигранный фланцевый M10X20-8.8-A3L |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
