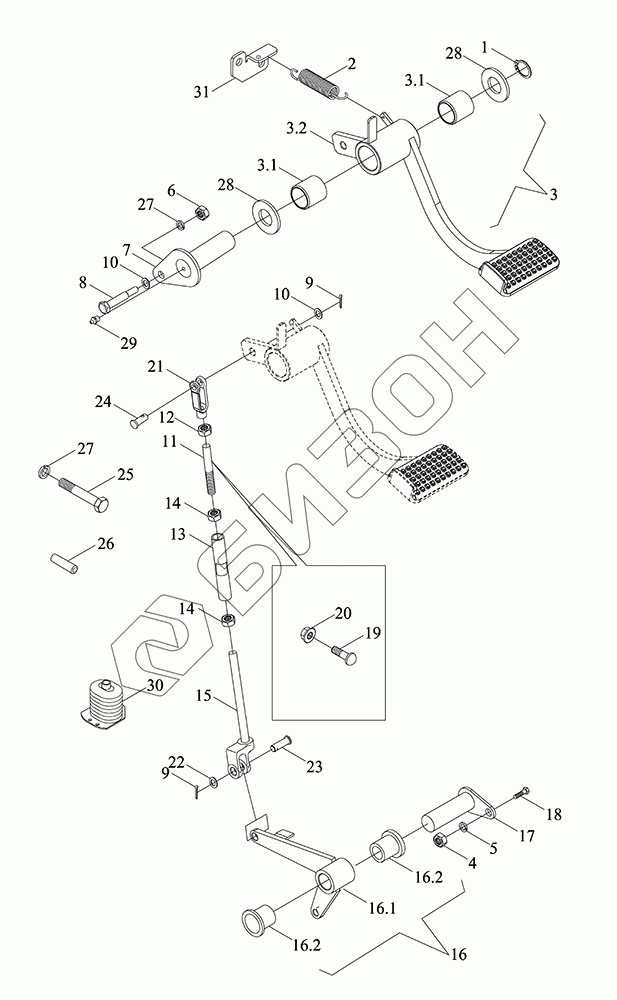

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Механизм управления сцеплением 3
1
2
3
3.1
3.1
3.2
4
5
6
7
8
9
9
10
10
11
12
13
14
14
15
16
16.1
16.2
16.2
17
18
19
20
21
22
23
24
25
26
27
27
28
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1S212010000 | TD1S212010000 | Механизм управления сцеплением в сборе |
Загрузка ...
|
|
| 1 | GBT894.1-30 | Кольцо упругое стопорное для вала |
Загрузка ...
|
|
| 2 | TC02212020013 | Пружина возвратнаяа педали |
Загрузка ...
|
|
| 3 | TD1S212010002 | Рычаг качающийся |
Загрузка ...
|
|
| 3.1 | TH04212010029 | Втулка |
Загрузка ...
|
|
| 3.2 | TD1S212010003 | Сварка коромысла сцепления |
Загрузка ...
|
|
| 4 | GBT6170-M8-8-A2L | Гайка шестигранная тип 1 M8-8-A2L |
Загрузка ...
|
|
| 5 | GBT93-8-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 6 | GBT6170-M10-8-A3L | Гайка шестигранная тип 1 M10-8-A3L |
Загрузка ...
|
|
| 7 | TH04212010026 | Вал педали сцепления опорный |
Загрузка ...
|
|
| 8 | TH04212010025 | Болт ограничительный |
Загрузка ...
|
|
| 9 | GBT91-3.2X32-A3L | Шплинт разводной 3.2X32-A3L |
Загрузка ...
|
|
| 10 | GBT97.1-10-A3L | Шайба большая |
Загрузка ...
|
|
| 11 | TH04212010024 | Тяга |
Загрузка ...
|
|
| 12 | GBT6171-M10X1-8-A2L | Гайка шестигранная тип 1 M10X1-8-A2L |
Загрузка ...
|
|
| 13 | FT800A.21.353 | Штанга центральная |
Загрузка ...
|
|
| 14 | GBT6171-M10X1-LH-8-A2L | Гайка шестигранная тип 1 M10X1-LH-8-A2L |
Загрузка ...
|
|
| 15 | TD1S212010007 | Тяга |
Загрузка ...
|
|
| 16 | TD1S212010004 | Рычаг |
Загрузка ...
|
|
| 16.1 | TD1S212010005 | Рычаг |
Загрузка ...
|
|
| 16.2 | FT800A.21.380 | Втулка |
Загрузка ...
|
|
| 17 | TC03212010020 | Сварка опорного вала переходного рычага |
Загрузка ...
|
|
| 18 | GBT5783-M8X20-8.8-A2L | Болт с шестигранной головкой M8X20-8.8-A2L |
Загрузка ...
|
|
| 19 | FT800.43.030 | Фитинг регулировочного винта |
Загрузка ...
|
|
| 20 | GBT6177.1-M10-8-A3L | Гайка с фланцем M10-8-A3L |
Загрузка ...
|
|
| 21 | FT800A.43B.119 | Вилка левого рычага |
Загрузка ...
|
|
| 22 | GBT97.1-12-A3L | Шайба плоская |
Загрузка ...
|
|
| 23 | GBT882-B12X30-A3L | Вал |
Загрузка ...
|
|
| 24 | GBT882-B10X30-A3L | Штифт B10X30-A3L |
Загрузка ...
|
|
| 25 | GBT5782-M10X45-10.9-A3L | Болт с шестигранной головкой M10X45-10.9-A3L |
Загрузка ...
|
|
| 26 | GBT119.1-10m6X26-A3L | Штифт цилиндрический 10m6X26-A3L |
Загрузка ...
|
|
| 27 | GBT93-10-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 28 | GBT97.1-30-A3L | Шайба плоская |
Загрузка ...
|
|
| 29 | JBT7940.1-M8X1 | Пресс-масленка M8X1 |
Загрузка ...
|
|
| 30 | TS06212010022 | Втулка уплотнительная |
Загрузка ...
|
|
| 31 | TD1S212010001 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
