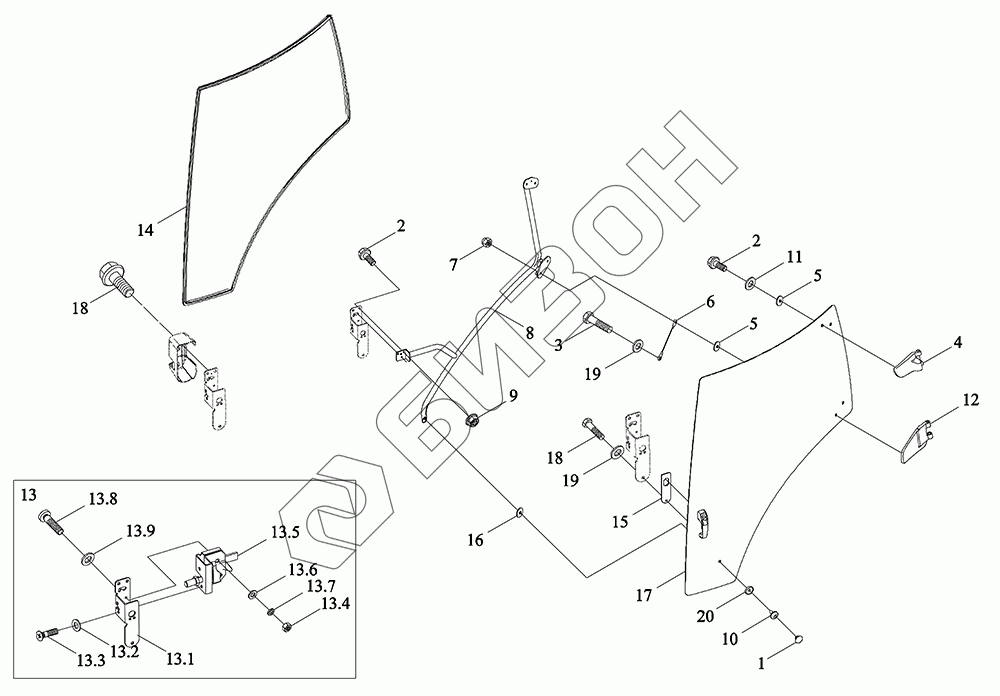

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Дверь левая, комплектующие
1
2
2
3
4
5
5
6
7
8
9
10
11
12
13
13.1
13.2
13.3
13.4
13.5
13.6
13.7
13.8
13.9
14
15
16
17
18
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS06451020002 | TS06451020002 | Сборка аксессуаров кабины |
Загрузка ...
|
|
| TD1S451040000K | TD1S451040000K | Кабина в сборе |
Загрузка ...
|
|
| TX1S451030017K | TX1S451030017K | Узел левой двери |
Загрузка ...
|
|
| TX1S451030016K | TX1S451030016K | Дверь левая в сборе |
Загрузка ...
|
|
| 1 | TS04451013109 | Заглушка болта пластиковая литая |
Загрузка ...
|
|
| 2 | GBT5789-M8X25-8.8-Zn.B163 | Болт с шестигранной головкой и фланцем M8X25-8.8-Zn.B163 |
Загрузка ...
|
|
| 3 | GBT5783-M6X16-8.8-Zn.B163 | Болт с шестигранной головкой M6X16-8.8-Zn.B163 |
Загрузка ...
|
|
| 4 | TS04451043223a | Узел левой дверной петли (верхний) |
Загрузка ...
|
|
| 5 | TS04451043110 | Прокладка резиновая внутри дверной петли |
Загрузка ...
|
|
| 6 | TS04451023006a | Стропа двери ограничительная |
Загрузка ...
|
|
| 7 | GBT6183.1-M8-8-Zn.B163 | Гайка стопорная с шестигранным фланцем и неметаллической вставкой M8-8-Zn.B163 |
Загрузка ...
|
|
| 8 | TC03451023103 | Узел сварной подлокотника левой двери |
Загрузка ...
|
|
| 9 | GBT6177.1-M8-8-Zn.B163 | Гайка шестигранная с фланцем M8-8-Zn.B163 |
Загрузка ...
|
|
| 10 | TS04451013106 | Болт из литого пластика |
Загрузка ...
|
|
| 11 | GBT96.1-8-Zn.B163 | Шайба большая 8-Zn.B163 |
Загрузка ...
|
|
| 12 | TS04451043224b | Узел левой дверной петли (нижний) |
Загрузка ...
|
|
| 13 | TS06451013017 | Узел сборочный замка левой двери |
Загрузка ...
|
|
| 13.1 | TS06451013116 | Кронштейн установки замка левой двери |
Загрузка ...
|
|
| 13.2 | GBT956.1-6 | Шайба коническая стопорная 6 |
Загрузка ...
|
|
| 13.3 | GBT819.1-M6X16-4.8-Zn.B163 | Винт с крестообразным шлицем и потайной головкой M6X16-4.8-Zn.B163 |
Загрузка ...
|
|
| 13.4 | GBT6170-M6-8-Zn.B163 | Гайка шестигранная M6-8-Zn.B163 |
Загрузка ...
|
|
| 13.5 | TS06451013210 | Узел замка левой двери |
Загрузка ...
|
|
| 13.6 | GBT97.1-6-Zn.B163 | Шайба плоская 6-Zn.B163 |
Загрузка ...
|
|
| 13.7 | GBT93-6-Zn.B163 | Шайба стандартная пружинная 6-Zn.B163 |
Загрузка ...
|
|
| 13.8 | GBT818-M6X30-4.8-Zn.B163 | Винт с крестообразным шлицем и полукруглой головкой M6X30-4.8-Zn.B163 |
Загрузка ...
|
|
| 13.9 | GBT96.1-6-Zn.B163 | Шайба большая 6-Zn.B163 |
Загрузка ...
|
|
| 14 | TS06451013102 | Лента уплотнительная двери |
Загрузка ...
|
|
| 15 | TS04451013001 | Прокладка кронштейна замка двери |
Загрузка ...
|
|
| 16 | TS06451013121 | Прокладка резиновая внутри стекла двери |
Загрузка ...
|
|
| 17 | TX1S451030018K | Стекло левой двери |
Загрузка ...
|
|
| 18 | GBT5789-M6X35-8.8-Zn.B163 | Болт с шестигранной головкой и фланцем M6X35-8.8-Zn.B163 |
Загрузка ...
|
|
| 19 | GBT96.1-6-Zn.B163 | Шайба большая 6-Zn.B163 |
Загрузка ...
|
|
| 20 | TD904.451C.2-10 | Прокладка стекла наружная |
Загрузка ...
|
|
| 21 | TD904.451C.2-10 | Прокладка стекла наружная |
Загрузка ...
|
