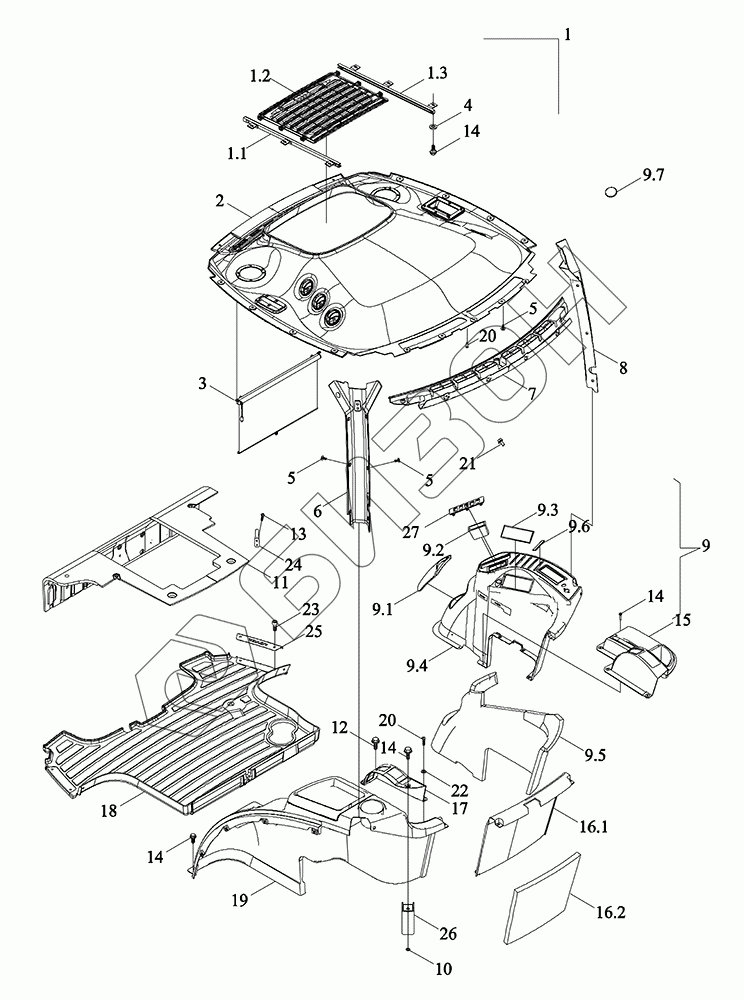

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Внутренний молдинг
1
1.1
1.2
1.3
2
3
4
5
5
5
6
7
8
9
9.1
9.2
9.3
9.4
9.5
9.6
9.7
10
11
12
13
14
14
14
14
15
16
16.1
16.2
17
18
19
20
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D453010000K | TM5D453010000K | Молдинг внутренний |
Загрузка ...
|
|
| 1 | TS06453017001 | Узел направляющей рейки солнцезащитного козырька |
Загрузка ...
|
|
| 1.1 | TS06453015700 | Направляющая левая в сборе |
Загрузка ...
|
|
| 1.2 | TS06453017000 | Козырек солнцезащитный в сборе |
Загрузка ...
|
|
| 1.3 | TS06453015800 | Направляющая правая в сборе |
Загрузка ...
|
|
| 2 | TM5D453011000K | Узел обивки потолка |
Загрузка ...
|
|
| 3 | TN1S453030005 | Штора солнцезащитная |
Загрузка ...
|
|
| 4 | GBT96.1-6-Zn.B163 | Шайба большая 6-Zn.B163 |
Загрузка ...
|
|
| 5 | Q69208 | Штифт пластиковый разводной |
Загрузка ...
|
|
| 6 | TS17453010003a | Корпус левой задней стойки |
Загрузка ...
|
|
| 7 | TS06453016000 | Отверстие внутреннее для циркуляции воздуха |
Загрузка ...
|
|
| 8 | TS17453010002a | Корпус правой задней стойки |
Загрузка ...
|
|
| 9 | TM5D453013200K | Облицовка внутренняя правого крыла в сборе |
Загрузка ...
|
|
| 9.1 | TS06453120002 | Крышка блока предохранителей электрооборудования кабины |
Загрузка ...
|
|
| 9.2 | TS06453120003 | Ящик для хранения |
Загрузка ...
|
|
| 9.3 | TS17453030001 | Заглушка |
Загрузка ...
|
|
| 9.4 | TM5D453013202K | Внутренняя отделка правого крыла |
Загрузка ...
|
|
| 9.5 | TM5D453013201K | Материал внутренний звукопоглощающий правого крыла |
Загрузка ...
|
|
| 9.6 | TS06453120005 | Заглушка |
Загрузка ...
|
|
| 9.7 | TM5X453170005 | Крышка ручки точной настройки |
Загрузка ...
|
|
| 10 | GBT93-6-Zn.B163 | Шайба стандартная пружинная 6-Zn.B163 |
Загрузка ...
|
|
| 11 | TS06453012100 | Коврики центральные напольные |
Загрузка ...
|
|
| 12 | GBT5789-M6X30-8.8-Zn.B163 | Болт с шестигранной головкой и фланцем M6X30-8.8-Zn.B163 |
Загрузка ...
|
|
| 13 | GBT70.1-M6X16-8.8-Zn.B163 | Винт с цилиндрической головкой и внутренним шестигранником M6X16-8.8-Zn.B163 |
Загрузка ...
|
|
| 14 | GBT5789-M6X20-8.8-Zn.B163 | Болт с шестигранной головкой и фланцем M6X20-8.8-Zn.B163 |
Загрузка ...
|
|
| 15 | TS12453020002 | Крышка вспомогательного сцепления |
Загрузка ...
|
|
| 16 | TM6W453050006 | Узел внутренней отделки задней части |
Загрузка ...
|
|
| 16.1 | TS06453013300 | Отделка внутренняя заднего салона |
Загрузка ...
|
|
| 16.2 | TM5D453013301K | Ватин звукопоглощающий заднего салона |
Загрузка ...
|
|
| 17 | TS06453013701 | Кожух защитный стояночного тормоза |
Загрузка ...
|
|
| 18 | TM5D453012002K | Узел подачи переднего ковра |
Загрузка ...
|
|
| 19 | TM6W453050001 | Облицовка внутренняя левого крыла в сборе |
Загрузка ...
|
|
| 20 | GBT818-M6X20-4.8-Zn.B163 | Винт с крестообразным шлицем и полукруглой головкой M6X20-4.8-Zn.B163 |
Загрузка ...
|
|
| 21 | GBT5789-M6X12-8.8-Zn.B163 | Болт с шестигранной головкой и фланцем M6X12-8.8-Zn.B163 |
Загрузка ...
|
|
| 22 | GBT97.1-6-Zn.B163 | Шайба плоская 6-Zn.B163 |
Загрузка ...
|
|
| 23 | GBT70.3-M6X35-8.8-Zn.B163 | Винт с потайной головкой и внутренним шестигранником M6X35-8.8-Zn.B163 |
Загрузка ...
|
|
| 24 | BZF0045-001 | Крючки для одежды |
Загрузка ...
|
|
| 25 | TS06453014000 | Пластина прижимная для напольного коврика |
Загрузка ...
|
|
| 26 | TS06453013703 | Сборка сварная монтажной пластины кожуха |
Загрузка ...
|
|
| 27 | TM7R453010001 | Пластина установки выключателя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
