Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Механизм управления сцеплением
1
1.1
1.1.1
1.1.2
1.1.3
1.1.4
1.1.5
1.1.6
1.1.7
1.1.8
1.1.9
1.1.10
1.1.11
1.1.12
1.1.13
1.1.13
1.1.14
1.1.15
1.1.16
1.1.16
1.1.17
1.1.18
1.2
2
2.1
2.2
2.3
3
3.1
3.2
3.3
3.3.1
3.3.1
3.3.2
3.4
4
5
6
7

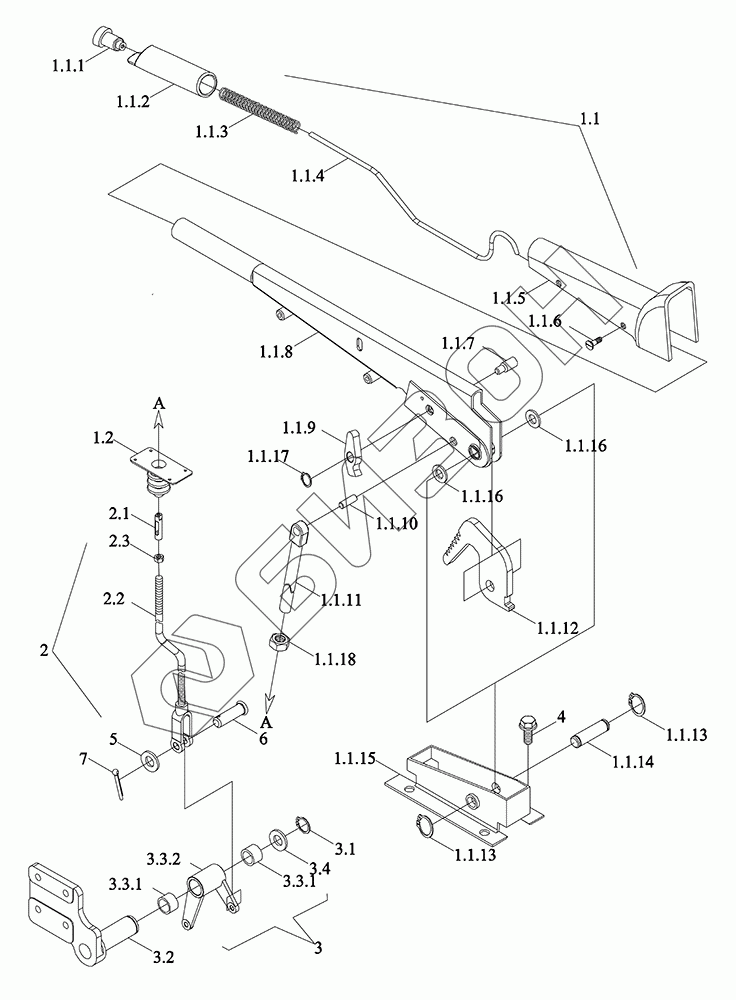

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1S212010000 | TD1S212010000 | Узел управления сцеплением |
Загрузка ...
|
|
| 1 | TD1S212010015 | Ручка управления дополнительным сцеплением и составной элемент уплотнительной втулки в сборе |
Загрузка ...
|
|
| 1.1 | TD3P212010001 | Узел вспомогательной рукоятки управления сцеплением |
Загрузка ...
|
|
| 1.1.1 | FT800A.21.045 | Кнопка в сборе |
Загрузка ...
|
|
| 1.1.2 | FT800A.21.319 | Чехол рукоятки управления |
Загрузка ...
|
|
| 1.1.3 | FT800.43.180 | Пружина |
Загрузка ...
|
|
| 1.1.4 | FT800A.21.315 | Шток верхний |
Загрузка ...
|
|
| 1.1.5 | FT800A.21.320 | Экран защитный |
Загрузка ...
|
|
| 1.1.6 | GBT68-M4X10-4.8-Zn.B163 | Винт с потайной головкой и шлицем M4X10-4.8-Zn.B163 |
Загрузка ...
|
|
| 1.1.7 | FT800A.21.322 | Штифт малый |
Загрузка ...
|
|
| 1.1.8 | FT800A.21.044 | Сборка рукоятки управления |
Загрузка ...
|
|
| 1.1.9 | FT800A.21.314 | Собачка |
Загрузка ...
|
|
| 1.1.10 | FT800A.21.323 | Штифт |
Загрузка ...
|
|
| 1.1.11 | TD3P212010002 | Рычаг верхний дополнительного сцепления |
Загрузка ...
|
|
| 1.1.12 | FT800A.43.310 | Храповик |
Загрузка ...
|
|
| 1.1.13 | GBT894.1-14 | Кольцо пружинное стопорное для вала 14 |
Загрузка ...
|
|
| 1.1.14 | FT800A.21.321 | Штифт |
Загрузка ...
|
|
| 1.1.15 | TS06212010003 | Кронштейн монтажный |
Загрузка ...
|
|
| 1.1.16 | TS06212010009 | Шайба |
Загрузка ...
|
|
| 1.1.17 | GBT894.1-6 | Кольцо упругое стопорное для вала |
Загрузка ...
|
|
| 1.1.18 | GBT6171-M14X1.5-LH-8-Zn.B163 | Гайка шестигранная M14X1.5-LH-8-Zn.B163 |
Загрузка ...
|
|
| 1.2 | TS06212020001 | Втулка уплотнения вторичного сцепления |
Загрузка ...
|
|
| 2 | TD1S212010009 | Сборка рычага опускания |
Загрузка ...
|
|
| 2.1 | TA820.212-03 | Втулка регулировочная |
Загрузка ...
|
|
| 2.2 | TD1S212010010 | Узел тяги сварной |
Загрузка ...
|
|
| 2.3 | GBT6171-M14X1.5-8-Zn.B163 | Гайка шестигранная M14X1.5-8-Zn.B163 |
Загрузка ...
|
|
| 3 | TD2C212010043 | Рычаг переходный дополнительного сцепления и составной элемент опоры |
Загрузка ...
|
|
| 3.1 | GBT894.1-30 | Кольцо пружинное стопорное для вала |
Загрузка ...
|
|
| 3.2 | TD2S212070003 | Узел сварной вспомогательного вала опоры сцепления |
Загрузка ...
|
|
| 3.3 | TD2C212010023 | Узел вторичного сцепления и ступицы |
Загрузка ...
|
|
| 3.3.1 | TD2C212010014 | Втулка композитная 30H9X34t8X25 |
Загрузка ...
|
|
| 3.3.2 | TD2C212010024 | Втулка поворотная |
Загрузка ...
|
|
| 3.4 | BZF0001-039 | Шайба плоская 31-50-3 |
Загрузка ...
|
|
| 4 | GBT16674.1-M8X20-8.8-Zn.B163 | Болт с шестигранной головкой и фланцем M8X20-8.8-Zn.B163 |
Загрузка ...
|
|
| 5 | GBT97.1-10-Zn.B163 | Шайба плоская 10-Zn.B163 |
Загрузка ...
|
|
| 6 | GBT882-B10X32-Zn.B163 | Штифт B10X32-Zn.B163 |
Загрузка ...
|
|
| 7 | GBT91-3.2X32-Zn.B163 | Шплинт разводной 3.2X32-Zn.B163 |
Загрузка ...
|
