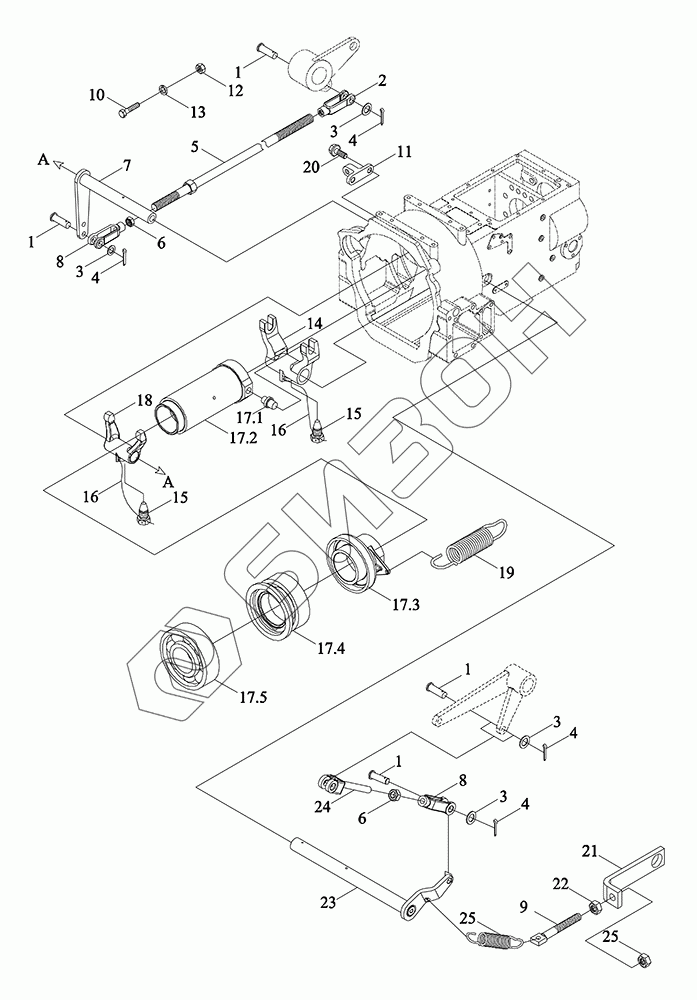

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Механизм управления сцеплением 2
1
1
1
1
2
3
3
3
3
4
4
4
4
5
6
6
7
8
8
9
10
11
12
13
14
15
15
16
16
17
17.1
17.2
17.3
17.4
17.5
18
19
20
21
22
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1S212010000 | TD1S212010000 | Узел управления сцеплением |
Загрузка ...
|
|
| 1 | GBT882-B10X32-Zn.B163 | Штифт B10X32-Zn.B163 |
Загрузка ...
|
|
| 2 | FT800.21.241 | Вилка рычага заднего колеса |
Загрузка ...
|
|
| 3 | GBT97.1-10-Zn.B163 | Шайба плоская 10-Zn.B163 |
Загрузка ...
|
|
| 4 | GBT91-3.2X32-Zn.B163 | Шплинт разводной 3.2X32-Zn.B163 |
Загрузка ...
|
|
| 5 | FT800A.21.059a | Узел сварной вспомогательного рычага сцепления |
Загрузка ...
|
|
| 6 | GBT6171-M10X1-8-Zn.B163 | Гайка шестигранная M10X1-8-Zn.B163 |
Загрузка ...
|
|
| 7 | TD2C212010041 | Узел сварной вспомогательного вала сцепления качающегося типа |
Загрузка ...
|
|
| 8 | FT800.21.240 | Вилка рычага переднего колеса |
Загрузка ...
|
|
| 9 | FT800.21.207 | Винт регулировочный |
Загрузка ...
|
|
| 10 | GBT5783-M10X60-8.8-Zn.B163 | Болт с шестигранной головкой M10X60-8.8-Zn.B163 |
Загрузка ...
|
|
| 11 | FT800.21.212 | Гнездо ограничительное |
Загрузка ...
|
|
| 12 | GBT6170-M10-8-Zn.B163 | Гайка шестигранная, тип 1 M10-8-Zn.B163 |
Загрузка ...
|
|
| 13 | GBT93-10-Zn.B163 | Шайба стандартная пружинная 10-Zn.B163 |
Загрузка ...
|
|
| 14 | FT800.21.204 | Вилка отводная главного сцепления |
Загрузка ...
|
|
| 15 | FT800.21.239 | Винт установочный |
Загрузка ...
|
|
| 16 | TA800.212B-02 | Проволока стальная низкоуглеродистая SZ-1,4 |
Загрузка ...
|
|
| 17 | TM5D212030005K | Гнездо выжимного подшипника сцепления и узел в сборе |
Загрузка ...
|
|
| 17.1 | FT800.21.213 | Цилиндрический штифт |
Загрузка ...
|
|
| 17.2 | FT800.21C.205 | Корпус выжимного подшипника главного сцепления |
Загрузка ...
|
|
| 17.3 | FT800.21c.202a | Корпус подшипника вспомогательного сцепления |
Загрузка ...
|
|
| 17.4 | TA820.213-10 | Подшипник выжимной NTM8842 |
Загрузка ...
|
|
| 17.5 | TA800.212-02 | Подшипник выжимной 996713 |
Загрузка ...
|
|
| 18 | FT800.21.203a | Вилка вторичной муфты сцепления |
Загрузка ...
|
|
| 19 | FT800.21.215 | Пружина возвратная вторичного сцепления |
Загрузка ...
|
|
| 20 | GBT5789-M10X20-8.8-Zn.B163 | Болт с шестигранной головкой и фланцем M10X20-8.8-Zn.B163 |
Загрузка ...
|
|
| 21 | TS07212010009 | Пластина стопорная возвратной пружины |
Загрузка ...
|
|
| 22 | GBT6170-M8-8-Zn.B163 | Гайка шестигранная, тип 1 M8-8-Zn.B163 |
Загрузка ...
|
|
| 23 | FT800A.21.058b | Узел вала рычага главного сцепления сварной |
Загрузка ...
|
|
| 24 | TG4S212020007 | Сборка сварной промежуточной штанги |
Загрузка ...
|
|
| 25 | FT800A.21.383 | Пружина возвратная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
