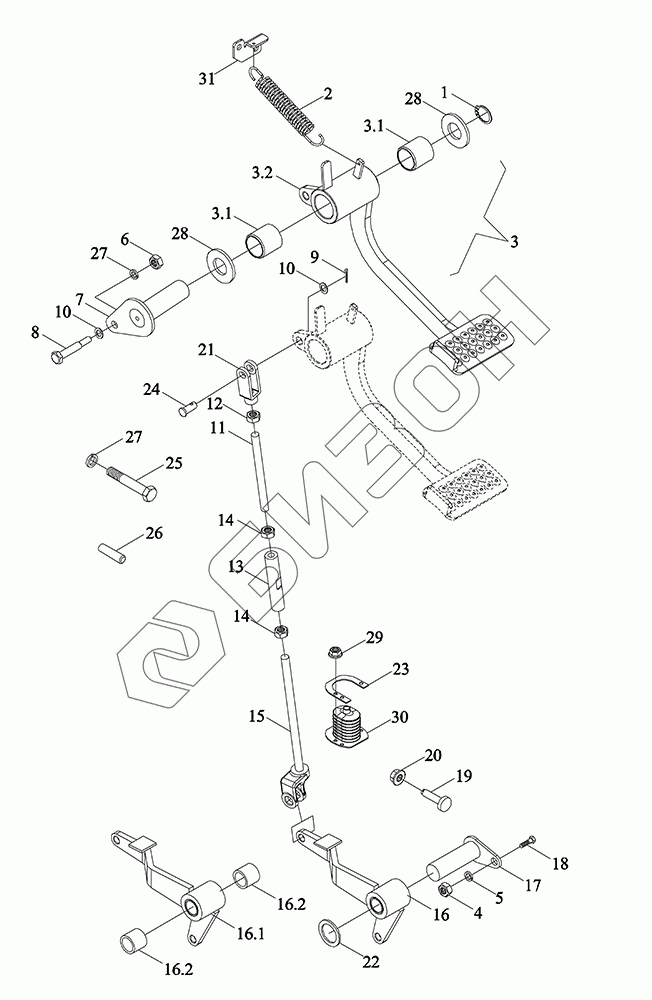

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Механизм управления сцеплением 3
1
2
3
3.1
3.1
3.2
4
5
6
7
8
9
10
10
11
12
13
14
14
15
16
16.1
16.2
16.2
17
18
19
20
21
22
23
24
25
26
27
27
28
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1S212010000 | TD1S212010000 | Узел управления сцеплением |
Загрузка ...
|
|
| 1 | GBT894.1-30 | Кольцо пружинное стопорное для вала |
Загрузка ...
|
|
| 2 | TC02212020013 | Пружина возвратнаяа педали |
Загрузка ...
|
|
| 3 | TD1S212010002a | Кулиса сцепления в сборе |
Загрузка ...
|
|
| 3.1 | TD2C212010014 | Втулка композитная 30H9X34t8X25 |
Загрузка ...
|
|
| 3.2 | TD1S212010003 | Узел рычага сцепления сварной |
Загрузка ...
|
|
| 4 | GBT6170-M8-8-Zn.B163 | Гайка шестигранная, тип 1 M8-8-Zn.B163 |
Загрузка ...
|
|
| 5 | GBT93-8-Zn.B163 | Шайба стандартная пружинная 8-Zn.B163 |
Загрузка ...
|
|
| 6 | GBT6170-M10-8-Zn.B163 | Гайка шестигранная, тип 1 M10-8-Zn.B163 |
Загрузка ...
|
|
| 7 | TH04212010026 | Узел сварной опорного вала педали сцепления |
Загрузка ...
|
|
| 8 | TH04212010025 | Болт ограничительный |
Загрузка ...
|
|
| 9 | GBT91-3.2X32-Zn.B163 | Шплинт разводной 3.2X32-Zn.B163 |
Загрузка ...
|
|
| 10 | GBT97.1-10-Zn.B163 | Шайба плоская 10-Zn.B163 |
Загрузка ...
|
|
| 11 | TD1C212020012K | Тяга сцепления |
Загрузка ...
|
|
| 12 | GBT6171-M10X1-8-Zn.B163 | Гайка шестигранная M10X1-8-Zn.B163 |
Загрузка ...
|
|
| 13 | FT800A.21.353 | Штанга центральная |
Загрузка ...
|
|
| 14 | GBT6171-M10X1-LH-8-Zn.B163 | Гайка шестигранная M10X1-LH-8-Zn.B163 |
Загрузка ...
|
|
| 15 | TD2C212010017 | Сборка сварной промежуточной штанги |
Загрузка ...
|
|
| 16 | TD1C212020003aK | Рычаг |
Загрузка ...
|
|
| 16.1 | TD1C212020005aK | Рычаг переходный сварной |
Загрузка ...
|
|
| 16.2 | TD2C212010022 | Втулка композитная 20H9X23X20 |
Загрузка ...
|
|
| 17 | TC03212010020 | Узел опорного вала переходного рычага сварной |
Загрузка ...
|
|
| 18 | GBT5783-M8X20-8.8-Zn.B163 | Болт с шестигранной головкой M8X20-8.8-Zn.B163 |
Загрузка ...
|
|
| 19 | FT800.43.030 | Винт регулировочный в сборе |
Загрузка ...
|
|
| 20 | GBT6177.1-M10-8-Zn.B163 | Гайка шестигранная с фланцем M10-8-Zn.B163 |
Загрузка ...
|
|
| 21 | FT800A.43B.119 | Вилка левого рычага |
Загрузка ...
|
|
| 22 | BZF0001-038 | Шайба плоская 21-40-3 |
Загрузка ...
|
|
| 23 | TS06212010030 | Пластина нажимная уплотнительной втулки |
Загрузка ...
|
|
| 24 | GBT882-B10X32-Zn.B163 | Штифт B10X32-Zn.B163 |
Загрузка ...
|
|
| 25 | GBT5782-M10X45-10.9-Zn.B163 | Болт с шестигранной головкой M10X45-10.9-Zn.B163 |
Загрузка ...
|
|
| 26 | GBT119.1-10m6X26 | Штифт цилиндрический |
Загрузка ...
|
|
| 27 | GBT93-10-Zn.B163 | Шайба стандартная пружинная 10-Zn.B163 |
Загрузка ...
|
|
| 28 | BZF0001-039 | Шайба плоская 31-50-3 |
Загрузка ...
|
|
| 29 | GBT6177.1-M6-8-Zn.B163 | Гайка шестигранная с фланцем M6-8-Zn.B163 |
Загрузка ...
|
|
| 30 | TS06212010031 | Втулка уплотнительная |
Загрузка ...
|
|
| 31 | TD1S212010001 | Кронштейн возвратной пружины |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
