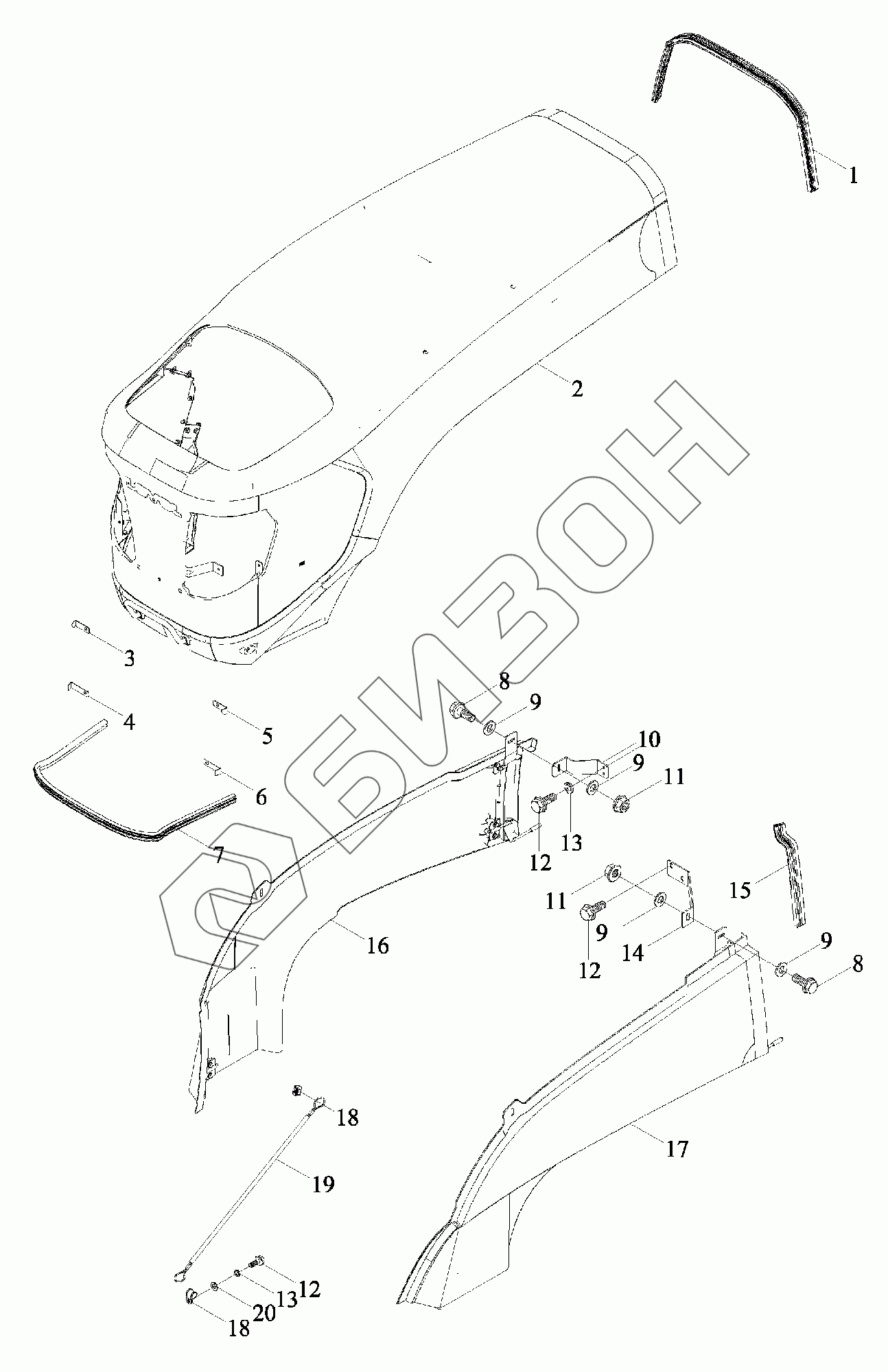

Графический каталог запасных частей к технике: LOVOL TD2SA1304-007K. Монтажный блок капота 1
1
2
3
4
5
6
7
8
8
9
9
9
9
10
11
11
12
12
12
13
13
14
15
16
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TC05471140000 | TC05471140000 | Узлы монтажные капота машины |
Загрузка ...
|
|
| 1 | TC05471050008 | Лента резиновая |
Загрузка ...
|
|
| 2 | TC05471078100 | Капот в сборе |
Загрузка ...
|
|
| 3 | TS06471011040 | Плита упорная |
Загрузка ...
|
|
| 4 | TS06471011041 | Плита упорная |
Загрузка ...
|
|
| 5 | TS06471011038 | Плита упорная |
Загрузка ...
|
|
| 6 | TS06471011039 | Плита упорная |
Загрузка ...
|
|
| 7 | TC05471050007 | Лента резиновая |
Загрузка ...
|
|
| 8 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 9 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 10 | TC05471070018 | Кронштейн |
Загрузка ...
|
|
| 11 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 12 | GBT16674.1-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 13 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 14 | TC05471070099 | Кронштейн |
Загрузка ...
|
|
| 15 | TC05471050009 | Лента резиновая |
Загрузка ...
|
|
| 16 | TC05471070900 | Плита боковая |
Загрузка ...
|
|
| 17 | TC05471070800 | Плита боковая |
Загрузка ...
|
|
| 18 | TS06471010013 | Зажим трубный |
Загрузка ...
|
|
| 19 | TC05471070060 | Шнур ограничительный |
Загрузка ...
|
|
| 20 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
