Графический каталог запасных частей к технике: LOVOL TD2SA1304-007K. Монтажный блок капота 2

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

1.10

1.11

1.12

1.13

1.14

1.15

1.15.1

1.15.2

1.15.3

1.15.4

1.15.5

1.15.6

1.15.7

1.15.8

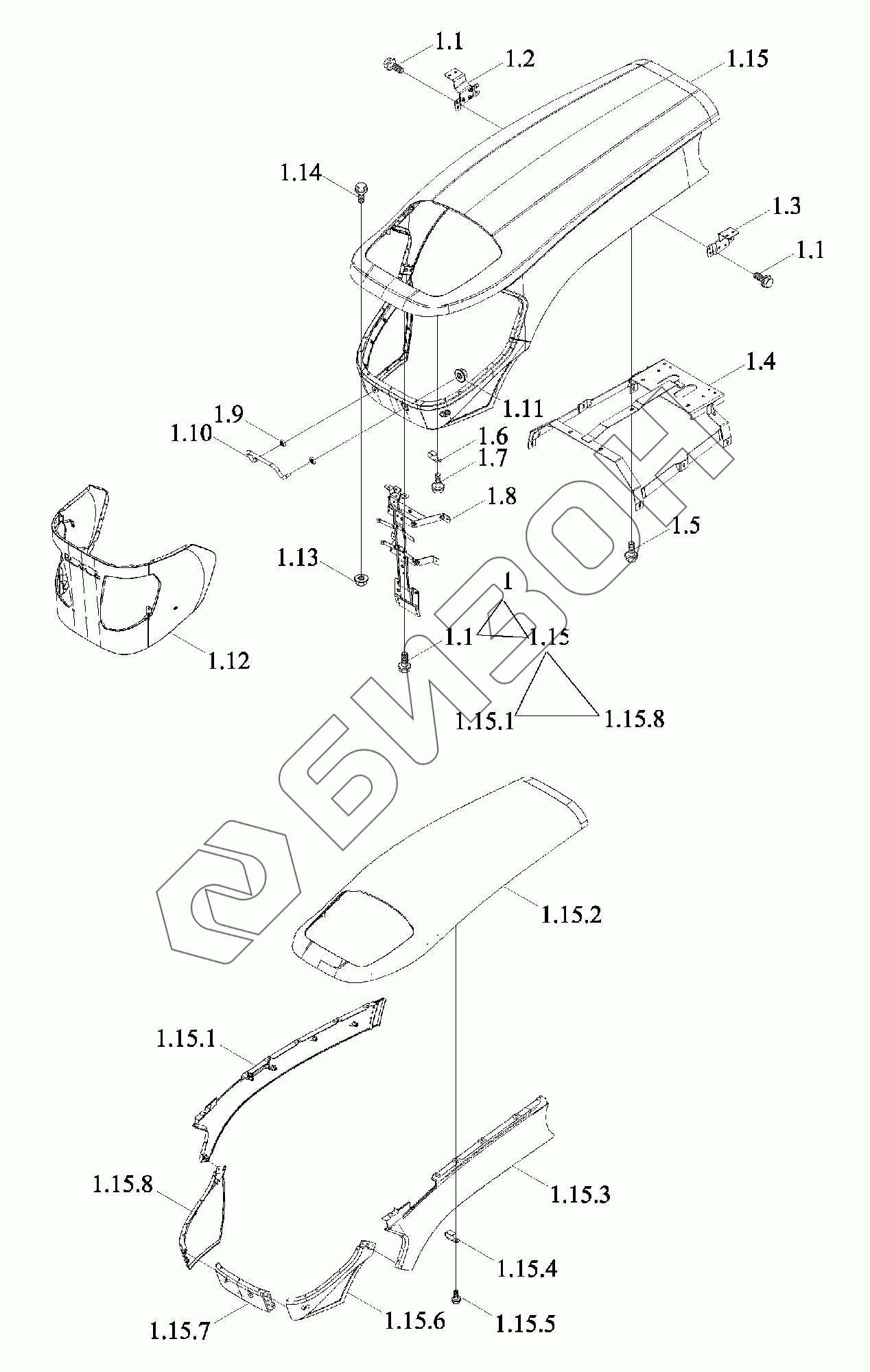

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TC05471140000	TC05471140000	Узлы монтажные капота машины	Загрузка ...
1	TC05471078100	Капот в сборе	Загрузка ...
1.1	GBT5789-M8X16-8.8-A2L	Болт с фланцем	Загрузка ...
1.2	TC05471050079	Кронштейн	Загрузка ...
1.3	TC05471050080	Кронштейн	Загрузка ...
1.4	TC05471050050	Капот машины	Загрузка ...
1.5	GBT5789-M10X20-8.8-A3L	Болт с фланцем	Загрузка ...
1.6	FT65.48.095	Скоба зажимная	Загрузка ...
1.7	GBT5789-M6X12-8.8-A2L	Болт с фланцем	Загрузка ...
1.8	TC05471051000	Кронштейн	Загрузка ...
1.9	TD800.471A-05	Подушка	Загрузка ...
1.10	TS04471010003	Ручка	Загрузка ...
1.11	GBT6177.1-M12-8-A3L	Гайка с фланцем	Загрузка ...
1.12	TS17471010011	Сетка	Загрузка ...
1.13	GBT6177.1-M6-8-A2L	Гайка с фланцем	Загрузка ...
1.14	GBT5789-M6X16-8.8-A2L	Болт с фланцем	Загрузка ...
1.15	TC05471052000	Капот машины	Загрузка ...
1.15.1	TC05471070601	Плита боковая	Загрузка ...
1.15.2	TC05471070050	Накладка	Загрузка ...
1.15.3	TC05471070501	Плита боковая	Загрузка ...
1.15.4	FT65.48.095	Скоба зажимная	Загрузка ...
1.15.5	GBT5789-M8X16-8.8-A2L	Болт с фланцем	Загрузка ...
1.15.6	TC05471050021	Комингс нижний	Загрузка ...
1.15.7	TC05471050020	Щит	Загрузка ...
1.15.8	TC05471050022	Сетка	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
