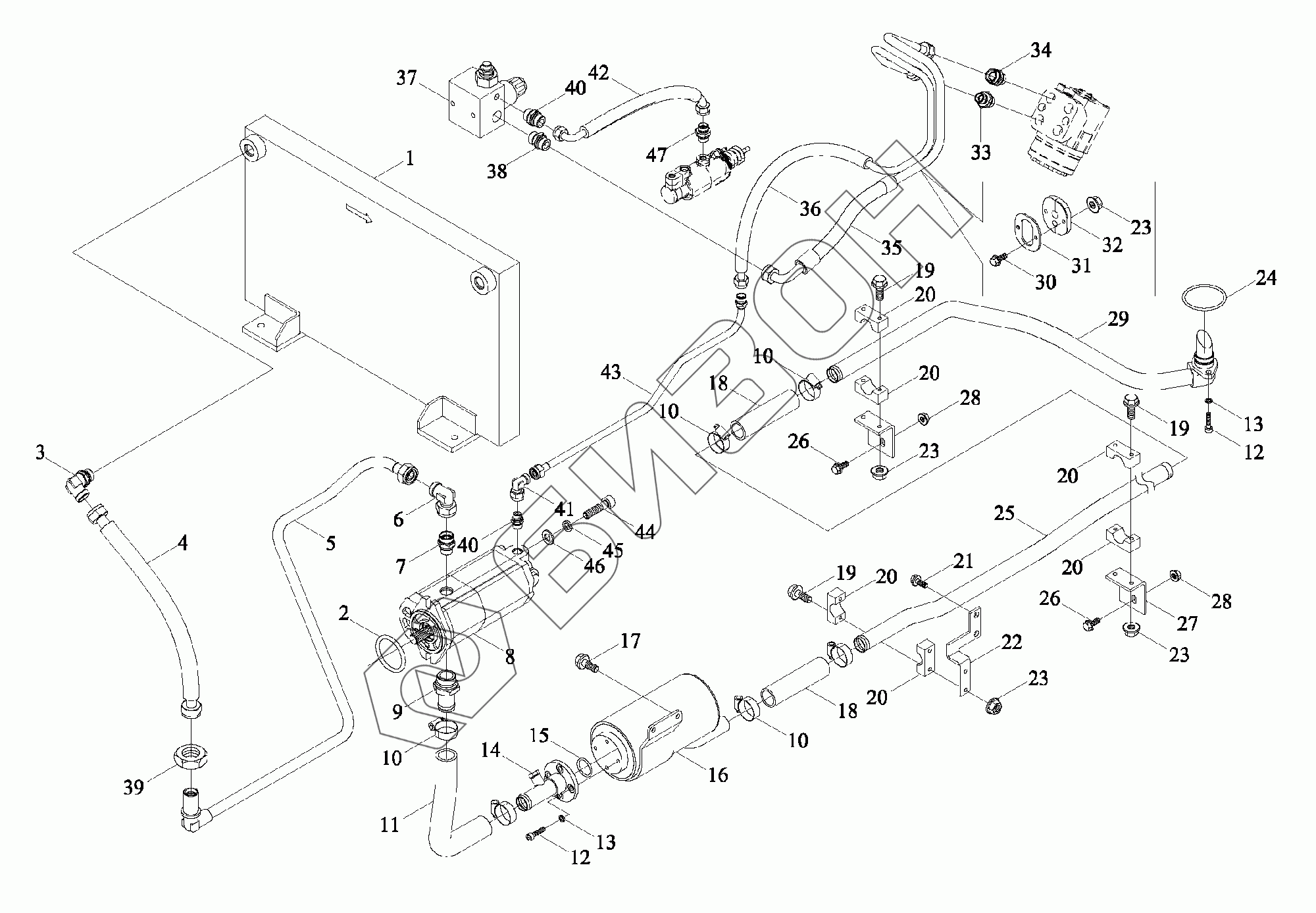

Графический каталог запасных частей к технике: LOVOL TD2SA1304-007K. Полностью гидравлический механизм рулевого управления 1
1
2
3
4
5
6
7
8
9
10
10
10
10
11
12
12
13
13
14
15
16
17
18
18
19
19
19
20
20
20
20
20
20
21
22
23
23
23
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD2S402020000K | TD2S402020000K | Полностью гидравлический механизм рулевого управления в сборе |
Загрузка ...
|
|
| 1 | TS06402290002 | Радиатор |
Загрузка ...
|
|
| 2 | GBT3452.1-82.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 3 | TC04582390032 | Сапун гидравлического бака |
Загрузка ...
|
|
| 4 | TS06402290018 | Труба подачи масла |
Загрузка ...
|
|
| 5 | TS06402290015 | Труба подачи масла |
Загрузка ...
|
|
| 6 | GBT3754-L18 | Тройник труб комбинированный соединительный конусного уплотнения |
Загрузка ...
|
|
| 7 | TC02582070006 | Сборная компинация прямого соединителя M22-18 |
Загрузка ...
|
|
| 8 | TS06402290001 | Насос шестеренчатый |
Загрузка ...
|
|
| 9 | TS06402290013 | Штуцер соединительный |
Загрузка ...
|
|
| 10 | Q67638 | Хомут шланга B-типа |
Загрузка ...
|
|
| 11 | TS06402290012a | Шланг всасывания масла |
Загрузка ...
|
|
| 12 | GBT70.1-M8X25-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником M8X25-8.8-A2L |
Загрузка ...
|
|
| 13 | GBT93-8-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 14 | TS06402290064 | Патрубок |
Загрузка ...
|
|
| 15 | GBT3452.1-33.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 16 | FT750.58A.080 | Фильтр масляный |
Загрузка ...
|
|
| 17 | GBT16674.1-M8X20-8.8-A2L | Болт шестигранный фланцевый M8X20-8.8-A2L |
Загрузка ...
|
|
| 18 | TA700.58-02 | Шланг всасывания масла |
Загрузка ...
|
|
| 19 | GBT16674.1-M6X60-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 20 | TS06402290035 | Зажим трубный |
Загрузка ...
|
|
| 21 | GBT16674.1-M10X20-8.8-A3L | Болт шестигранный фланцевый M10X20-8.8-A3L |
Загрузка ...
|
|
| 22 | TS06402290025 | Кронштейн |
Загрузка ...
|
|
| 23 | GBT6177.1-M6-8-A2L | Гайка с фланцем M6-8-A2L |
Загрузка ...
|
|
| 24 | GBT3452.1-29.0X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 25 | TS06402290011 | Длинная труба |
Загрузка ...
|
|
| 26 | GBT16674.1-M10X25-8.8-A3L | Болт шестигранный фланцевый M10X25-8.8-A3L |
Загрузка ...
|
|
| 27 | TS06402290024 | Кронштейн |
Загрузка ...
|
|
| 28 | GBT6177.1-M10-8-A3L | Гайка с фланцем M10-8-A3L |
Загрузка ...
|
|
| 29 | TS06402290009 | Патрубок |
Загрузка ...
|
|
| 30 | GBT16674.1-M6X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 31 | TH02402010064 | Кламмер |
Загрузка ...
|
|
| 32 | TS06402220001 | Подушка амортизационная |
Загрузка ...
|
|
| 33 | GE20D18.24.93.5 | Фитинг концевой проходной 20-18 |
Загрузка ...
|
|
| 34 | TC03402010002 | Корпус шарнира M20-15 в сборе |
Загрузка ...
|
|
| 35 | TD2S402070002 | Труба отвода масла |
Загрузка ...
|
|
| 36 | TS06402520001 | Маслопровод |
Загрузка ...
|
|
| 37 | TD824.402A.13 | Клапан |
Загрузка ...
|
|
| 38 | CP5A701020015 | Штуцер соединительный |
Загрузка ...
|
|
| 39 | GBT3763-M26X1.5 | Гайки шестигранные тонкие для трубных фитингов |
Загрузка ...
|
|
| 40 | TS17402030059 | Штуцер соединительный |
Загрузка ...
|
|
| 41 | GBT3754-L12 | Тройник труб комбинированный соединительный конусного уплотнения |
Загрузка ...
|
|
| 42 | TS06402290051 | Труба подачи масла |
Загрузка ...
|
|
| 43 | TS06402290006 | Труба |
Загрузка ...
|
|
| 44 | GBT70.1-M10X30-10.9-A3L | Винт с цилиндрической головкой с внутренним шестигранником M10X30-10.9-A3L |
Загрузка ...
|
|
| 45 | GBT93-10-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 46 | GBT97.1-10-A3L | Шайба большая |
Загрузка ...
|
|
| 47 | TS17402030060 | Штуцер соединительный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
