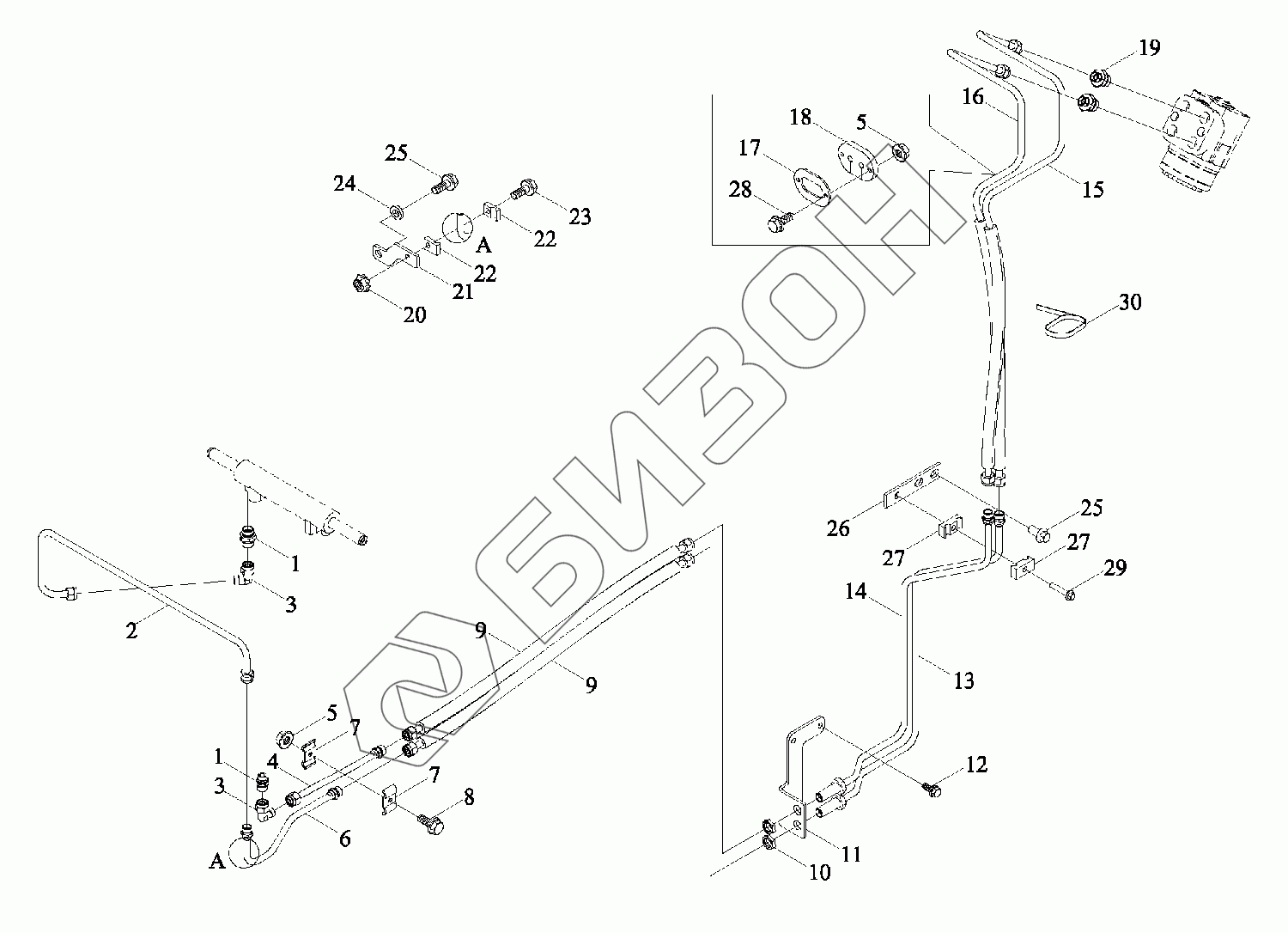

Графический каталог запасных частей к технике: LOVOL TD2SA1304-007K. Полностью гидравлический механизм рулевого управления 2
1
1
2
3
3
4
5
5
6
7
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
25
26
27
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD2S402020000K | TD2S402020000K | Полностью гидравлический механизм рулевого управления в сборе |
Загрузка ...
|
|
| 1 | TS06402290037 | Штуцер соединительный |
Загрузка ...
|
|
| 2 | TS06402450065 | Труба |
Загрузка ...
|
|
| 3 | GBT3754-L10 | Штуцер соединительный |
Загрузка ...
|
|
| 4 | TS06402500003 | Труба |
Загрузка ...
|
|
| 5 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 6 | TS06402450063 | Труба |
Загрузка ...
|
|
| 7 | TS06402050015 | Хомут масляной трубы и резиновая прокладка приклеены |
Загрузка ...
|
|
| 8 | GBT16674.1-M6X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 9 | TS06402150010 | Шланг резиновый |
Загрузка ...
|
|
| 10 | GBT5649-M16X1.5-A3L | Гайки стопорные для трубной арматуры |
Загрузка ...
|
|
| 11 | TS06402300012 | Кронштейн |
Загрузка ...
|
|
| 12 | GBT16674.1-M8X20-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 13 | TS06402290057 | Труба |
Загрузка ...
|
|
| 14 | TS06402290055 | Топливный трубопровод |
Загрузка ...
|
|
| 15 | TS06402520003 | Маслопровод |
Загрузка ...
|
|
| 16 | TS06402520002 | Маслопровод |
Загрузка ...
|
|
| 17 | TD904.402X-01 | Кламмер |
Загрузка ...
|
|
| 18 | TD904.402X-03 | Подушка амортизационная |
Загрузка ...
|
|
| 19 | TS12402050005 | Штуцер соединительный |
Загрузка ...
|
|
| 20 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 21 | TS06402450067 | Кронштейн масляной трубы |
Загрузка ...
|
|
| 22 | TB454.40X-01 | Хомут для трубы с одним отверстием |
Загрузка ...
|
|
| 23 | GBT16674.1-M8X35-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 24 | TS06402450068 | Шайба |
Загрузка ...
|
|
| 25 | GBT16674.2-M12X1.5X25-8.8-A3L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 26 | TS06402290061 | Кронштейн |
Загрузка ...
|
|
| 27 | FT354.40C.121 | Хомут двойной для труб |
Загрузка ...
|
|
| 28 | GBT16674.1-M6X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 29 | GBT16674.1-M8X40-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 30 | Q67405200 | Лента стяжная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
