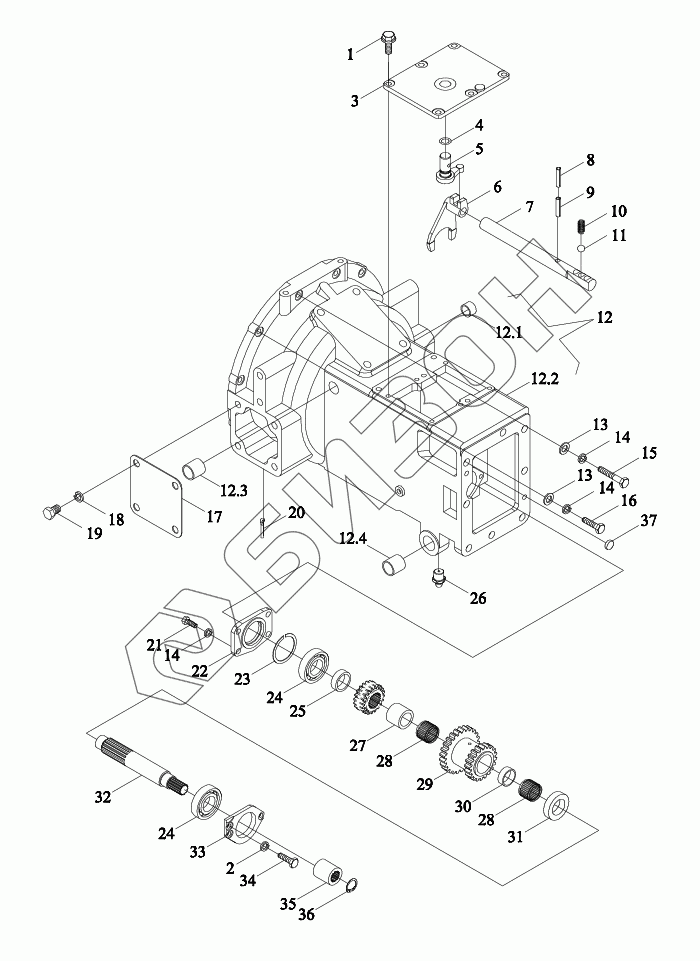

Графический каталог запасных частей к технике: LOVOL TE1LA244-003K. Челночно-реверсирующая передача 1
1
2
3
4
5
6
7
8
9
10
11
12
12.1
12.2
12.3
12.4
13
13
14
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TE254.361F | TE254.361F | Челночный переключатель передач в сборе |
Загрузка ...
|
|
| 1 | GBT16674.1-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 3 | TE250.361D-02b | Крышка |
Загрузка ...
|
|
| 4 | GBT3452.1-13.2X2.65G | Кольцо в форме О |
Загрузка ...
|
|
| 5 | TE250.361F-23a | Рычаг качающийся |
Загрузка ...
|
|
| 6 | TE250.361F-27 | Вилка переключения |
Загрузка ...
|
|
| 7 | TE250.361D-19 | Ось вилки переключения |
Загрузка ...
|
|
| 8 | GBT879.1-3X24 | Штырь цилиндрический эластичный |
Загрузка ...
|
|
| 9 | GBT879.1-5X24 | Штырь цилиндрический эластичный |
Загрузка ...
|
|
| 10 | TE354.373A-01 | Пружина |
Загрузка ...
|
|
| 11 | GBT308-8.731-G200-b | Стальной шар |
Загрузка ...
|
|
| 12 | TE250.361F.1 | Корпус сцепления |
Загрузка ...
|
|
| 12.1 | FT250.36.102 | Втулка |
Загрузка ...
|
|
| 12.2 | TE250.361F.1-01a | Корпус картера |
Загрузка ...
|
|
| 12.3 | FT250.36.103 | Втулка |
Загрузка ...
|
|
| 12.4 | FT250.36.104 | Втулка |
Загрузка ...
|
|
| 13 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 14 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 15 | GBT5782-M10X55-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 16 | GBT5783-M10X35-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 17 | FT250.36.110 | Боковая крышка |
Загрузка ...
|
|
| 18 | GBT93-14-A3L | Гровер |
Загрузка ...
|
|
| 19 | TE250.361F-17 | Болт |
Загрузка ...
|
|
| 20 | GBT91-4X20-A3L | Шплинт |
Загрузка ...
|
|
| 21 | GBT5783-M10X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 22 | TE250.361F-04 | Крышка нажимная |
Загрузка ...
|
|
| 23 | TE250.361F-21 | Прокладка регулировочная |
Загрузка ...
|
|
| 24 | GBT276-6305 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 25 | TE250.361F-05 | Втулка отсечная |
Загрузка ...
|
|
| 26 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 27 | TE250.361F-25 | Втулка отсечная |
Загрузка ...
|
|
| 28 | GBT20056-K30X35X27 | Роликоподшипник радиальный игольчатый с кронштейном |
Загрузка ...
|
|
| 29 | TE250.361F-09 | Колесо зубчатое |
Загрузка ...
|
|
| 30 | FT250.37.139 | Втулка отсечная |
Загрузка ...
|
|
| 31 | TE250.361F-26 | Втулка отсечная |
Загрузка ...
|
|
| 32 | TE250.361F-12 | Вал |
Загрузка ...
|
|
| 33 | TE250.361F-22 | Крышка нажимная |
Загрузка ...
|
|
| 34 | GBT5783-M8X20-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 35 | TE250.361F-13 | Рукав внутренний шлицевой |
Загрузка ...
|
|
| 36 | GBT893.1-18 | Кольцо ограничительное |
Загрузка ...
|
|
| 37 | TE250.361-02 | Пробка коническая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
