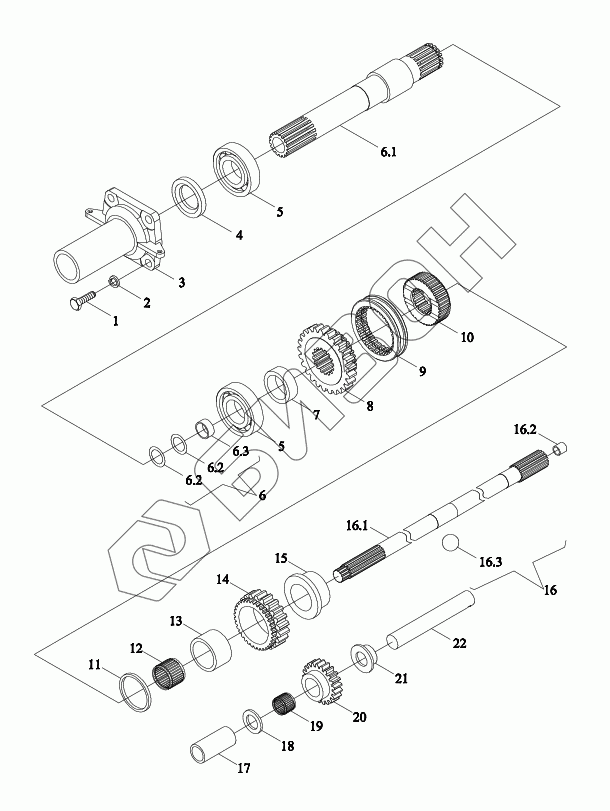

Графический каталог запасных частей к технике: LOVOL TE1LA244-003K. Челночно-реверсирующая передача 2
1
2
3
4
5
6
6.1
6.2
6.2
6.3
7
8
9
10
11
12
13
14
15
16
16.1
16.2
16.3
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TE254.361F | TE254.361F | Челночный переключатель передач в сборе |
Загрузка ...
|
|
| 1 | GBT5783-M10X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 3 | TE250.361F-01 | Основание опорное |
Загрузка ...
|
|
| 4 | GBT9877.1-FB35X55X8F | Кольцо уплотнительное |
Загрузка ...
|
|
| 5 | GBT276-6207 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 6 | TE250.361F.2 | Вал |
Загрузка ...
|
|
| 6.1 | TE250.361F.2-01 | Вал |
Загрузка ...
|
|
| 6.2 | TE250.361F.2-03 | Кольцо в форме О |
Загрузка ...
|
|
| 6.3 | TE250.361F.2-02 | Втулка |
Загрузка ...
|
|
| 7 | TE250.361F-29 | Втулка отсечная |
Загрузка ...
|
|
| 8 | TE250.361D-05 | Колесо зубчатое |
Загрузка ...
|
|
| 9 | TE250.361D-24 | Муфта зубчатого зацепления |
Загрузка ...
|
|
| 10 | TE250.361D-10 | Станина зубчатая |
Загрузка ...
|
|
| 11 | TE250.361D-13 | Втулка отсечная |
Загрузка ...
|
|
| 12 | QLWZB120-K42X48X21 | Подшипник |
Загрузка ...
|
|
| 13 | TE250.361F-32 | Втулка |
Загрузка ...
|
|
| 14 | TE250.361D-09 | Колесо зубчатое |
Загрузка ...
|
|
| 15 | TE250.361F-28 | Втулка отсечная |
Загрузка ...
|
|
| 16 | TE250.361F.3 | Вал |
Загрузка ...
|
|
| 16.1 | FT250.36B.128 | Втулка вала |
Загрузка ...
|
|
| 16.2 | TE250.361F.3-01 | Вал |
Загрузка ...
|
|
| 16.3 | GBT308-11-G100-b | Стальной шар |
Загрузка ...
|
|
| 17 | TE250.361F-31 | Втулка отсечная |
Загрузка ...
|
|
| 18 | TE250.361D-01 | Кольцо прокладочное |
Загрузка ...
|
|
| 19 | QLWZB120-K20X26X24 | Подшипник |
Загрузка ...
|
|
| 20 | TE250.361F-10 | Шестерня паразитная |
Загрузка ...
|
|
| 21 | TE250.361F-30 | Втулка отсечная |
Загрузка ...
|
|
| 22 | TE250.361F-14 | Вал |
Загрузка ...
|
