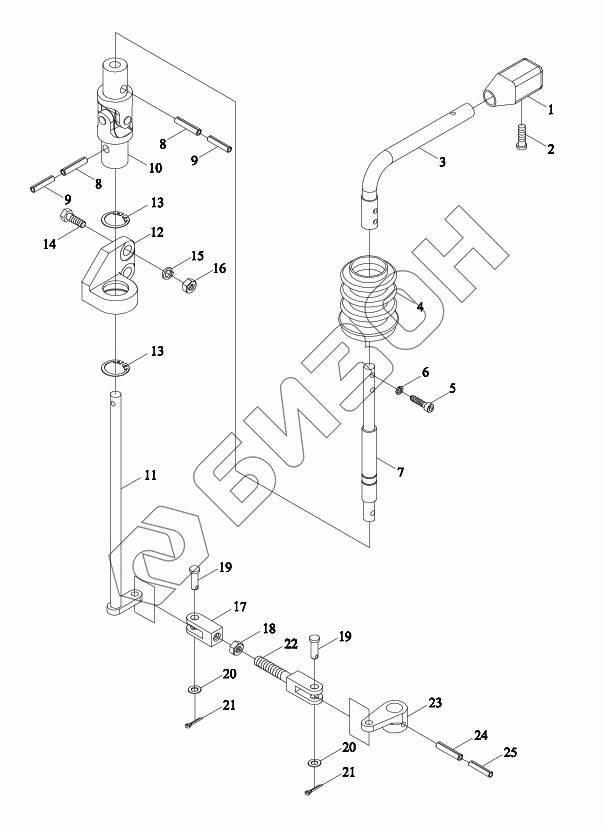

Графический каталог запасных частей к технике: LOVOL TE1LA244-003K. Механизм управления челночного переключателя передач
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
13
14
15
16
17
18
19
19
20
20
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TE250.362F | TE250.362F | Механизм управления челночного переключателя передач в сборе |
Загрузка ...
|
|
| 1 | TE250.362D-04 | Ручка |
Загрузка ...
|
|
| 2 | GBT818-M5X16-4.8-A2L | Винт |
Загрузка ...
|
|
| 3 | TE250.362D.6a | Рычаг переключения передач |
Загрузка ...
|
|
| 4 | TE250.362D-01 | Кольцо , защищающее от пыли |
Загрузка ...
|
|
| 5 | GBT70.1-M6X25-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 6 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 7 | TE250.362F-01a | Рычаг переключения передач |
Загрузка ...
|
|
| 8 | GBT879.1-6X22 | Штырь |
Загрузка ...
|
|
| 9 | GBT879.1-3.5X22 | Штырь |
Загрузка ...
|
|
| 10 | TE250.362D.2 | Муфта |
Загрузка ...
|
|
| 11 | TE250.362F.1 | Рычаг управления |
Загрузка ...
|
|
| 12 | TE250.362F-02 | Каретка направляющая |
Загрузка ...
|
|
| 13 | GBT894.1-12 | Кольцо ограничительное |
Загрузка ...
|
|
| 14 | GBT5783-M8X25-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 15 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 16 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 17 | TE250.362G-02 | Вилка соединительная |
Загрузка ...
|
|
| 18 | GBT6171-M10X1-8-A2L | Гайка |
Загрузка ...
|
|
| 19 | GBT882-B8X22-A3L | Ось |
Загрузка ...
|
|
| 20 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 21 | GBT91-3.2X20-A3L | Шплинт |
Загрузка ...
|
|
| 22 | TE250.362F-04a | Вилка соединительная |
Загрузка ...
|
|
| 23 | TE250.362F-03 | Рычаг качающийся |
Загрузка ...
|
|
| 24 | GBT879.1-3.5X28 | Штырь цилиндрический эластичный |
Загрузка ...
|
|
| 25 | GBT879.1-6X28 | Штырь цилиндрический эластичный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
