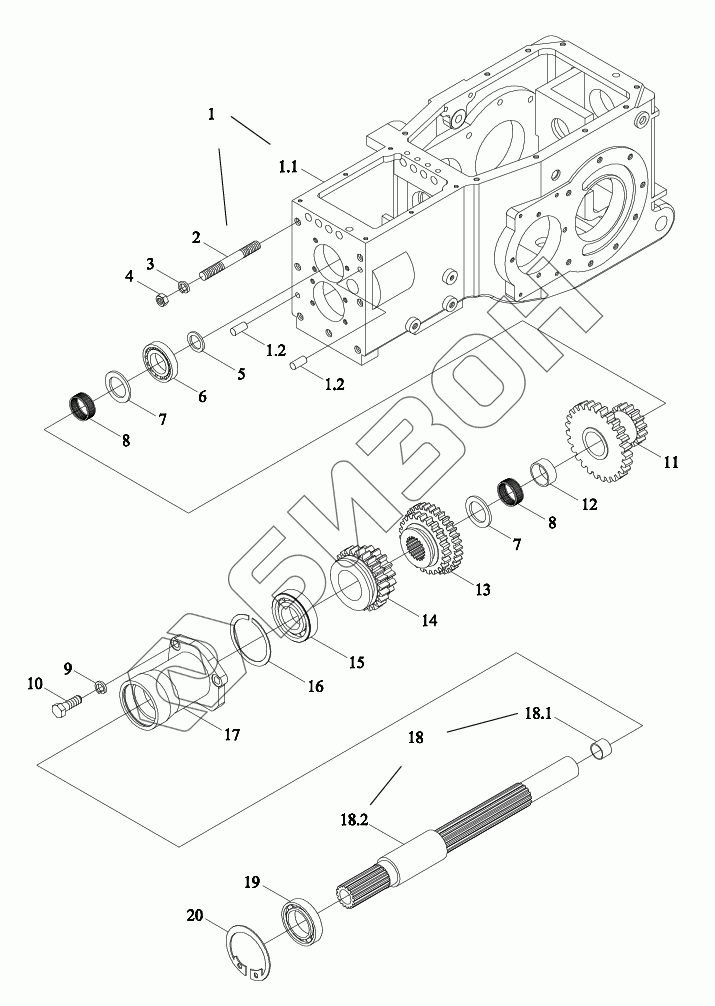

Графический каталог запасных частей к технике: LOVOL TE1LA244-003K. Коробка передач 1
1
1.1
1.2
1.2
2
3
4
5
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
8
9
10
11
12
13
14
15
16
17
18
18.1
18.2
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TE250.371B | TE250.371B | Коробка передач в сборе |
Загрузка ...
|
|
| 1 | FT250.37.011a | Корпус картера |
Загрузка ...
|
|
| 1.1 | FT250.37.101a | Корпус картера |
Загрузка ...
|
|
| 1.2 | GBT119.1-10m6X26-A0P | Штырь |
Загрузка ...
|
|
| 2 | GBT898-AM14-M14X1.5X40-8.8-A3L | Втулка 15X35 |
Загрузка ...
|
|
| 3 | GBT93-14-A3L | Гровер |
Загрузка ...
|
|
| 4 | GBT6171-M14X1.5-8-A3L | Гайка |
Загрузка ...
|
|
| 5 | FT250.37A.272 | Кольцо упорное |
Загрузка ...
|
|
| 6 | GBT283-NJ206E | Подшипник |
Загрузка ...
|
|
| 7 | FT250.37A.147 | Кольцо проставочное |
Загрузка ...
|
|
| 7 | FT250.37A.150 | Кольцо проставочное |
Загрузка ...
|
|
| 7 | FT250.37A.151 | Кольцо проставочное |
Загрузка ...
|
|
| 7 | FT250.37A.152 | Кольцо проставочное |
Загрузка ...
|
|
| 7 | FT250.37A.153 | Кольцо проставочное |
Загрузка ...
|
|
| 7 | FT250.37A.154 | Кольцо проставочное |
Загрузка ...
|
|
| 8 | GBT20056-K30X35X27 | Роликоподшипник радиальный игольчатый с кронштейном |
Загрузка ...
|
|
| 9 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 10 | GBT5783-M10X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 11 | FT250.37.146 | Колесо зубчатое |
Загрузка ...
|
|
| 12 | FT250.37.139 | Втулка отсечная |
Загрузка ...
|
|
| 13 | TE250.371B-05 | Колесо зубчатое |
Загрузка ...
|
|
| 14 | FT250.37.130 | Колесо зубчатое |
Загрузка ...
|
|
| 15 | GBT276-6207N | Подшипник |
Загрузка ...
|
|
| 16 | GBT305-72-78.6 | Кольцо стопорное |
Загрузка ...
|
|
| 17 | TE250.371B-04 | Крышка подшипника |
Загрузка ...
|
|
| 18 | TE250.371B.1 | Вал |
Загрузка ...
|
|
| 18.1 | FT250.37A.137 | Втулка вала |
Загрузка ...
|
|
| 18.2 | TE250.371B.1-01 | Вал |
Загрузка ...
|
|
| 19 | GBT276-6007 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 20 | GBT893.1-62 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
