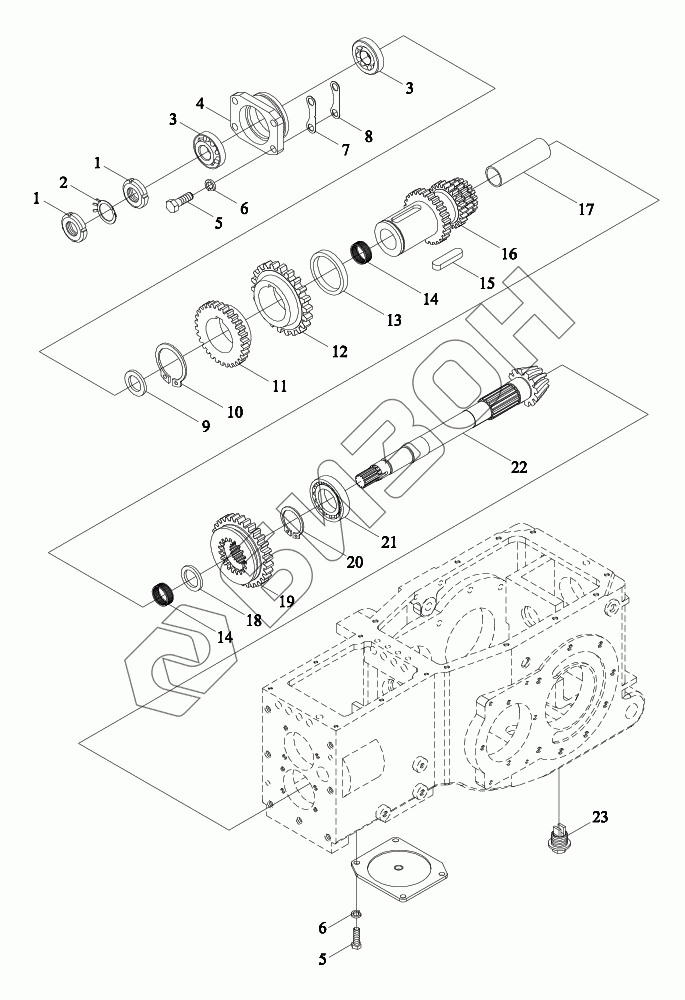

Графический каталог запасных частей к технике: LOVOL TE1LA244-003K. Коробка передач 2
1
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TE250.371B | TE250.371B | Коробка передач в сборе |
Загрузка ...
|
|
| 1 | GBT812-M27X1.5 | Гайка |
Загрузка ...
|
|
| 2 | GBT858-27 | Кольцо прокладочное |
Загрузка ...
|
|
| 3 | GBT297-30206 | Подшипник |
Загрузка ...
|
|
| 4 | FT250.37.121 | Постель подшипника |
Загрузка ...
|
|
| 5 | GBT5783-M10X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 6 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 7 | FT250.37.122 | Подушка |
Загрузка ...
|
|
| 8 | FT250.37.123 | Подушка |
Загрузка ...
|
|
| 9 | FT250.37.110a | Кольцо упорное |
Загрузка ...
|
|
| 10 | GBT894.1-55 | Кольцо стопорное |
Загрузка ...
|
|
| 11 | FT250.37.120 | Колесо зубчатое |
Загрузка ...
|
|
| 12 | FT250.37.119 | Колесо зубчатое |
Загрузка ...
|
|
| 13 | TE250.371B-03 | Втулка отсечная |
Загрузка ...
|
|
| 14 | GBT20056-K32X37X27 | Роликоподшипник радиальный игольчатый с кронштейном |
Загрузка ...
|
|
| 15 | GBT1096-14X9X56 | Шпонка плоская |
Загрузка ...
|
|
| 16 | TE250.371B-02a | Колесо зубчатое |
Загрузка ...
|
|
| 17 | FT250.37.105a | Втулка отсечная |
Загрузка ...
|
|
| 18 | FT250.37.104a | Кольцо упорное |
Загрузка ...
|
|
| 19 | FT250.37.103a | Колесо зубчатое |
Загрузка ...
|
|
| 20 | GBT894.1-38 | Кольцо стопорное |
Загрузка ...
|
|
| 21 | TE250.371C-02 | Подшипник |
Загрузка ...
|
|
| 22 | TE250.371B-01a | Вал |
Загрузка ...
|
|
| 23 | FT65.38.026 | Пробка масляная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
