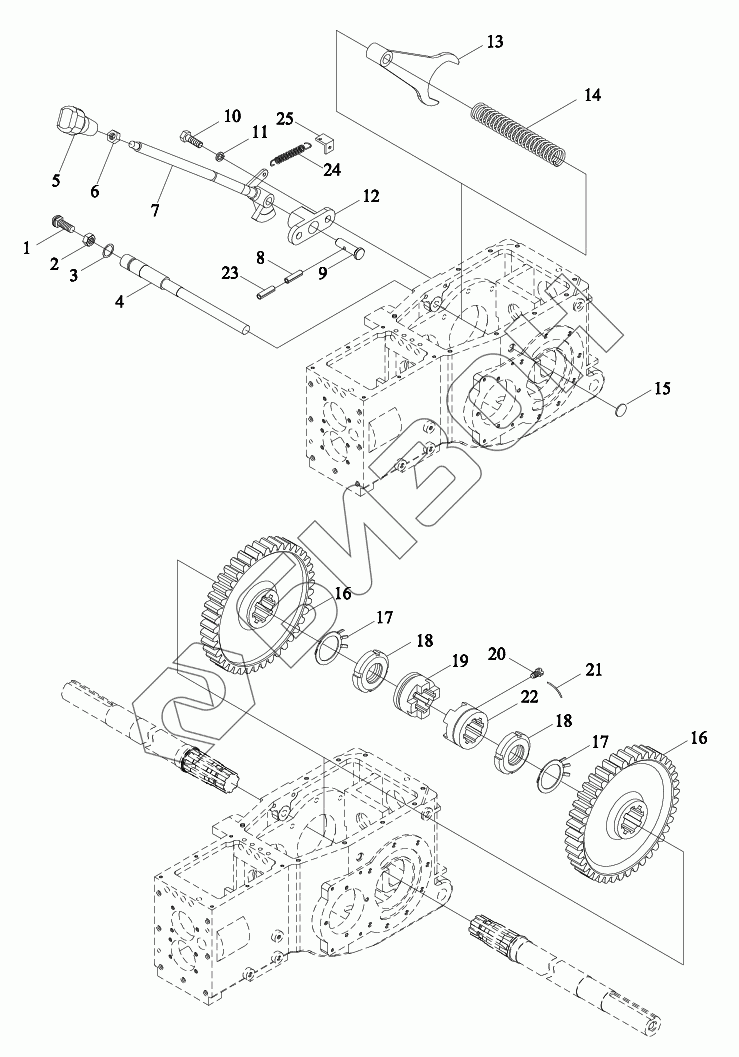

Графический каталог запасных частей к технике: LOVOL TE1LA244-003K. Механизм переключения
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | FT250.37.323 | Болт |
Загрузка ...
|
|
| 2 | GBT6172.1-M10-04-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 3 | GBT3452.1-15.0X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 4 | FT250.37.267 | Ось вилки переключения |
Загрузка ...
|
|
| 5 | FT250.41.011 | Ручка управления |
Загрузка ...
|
|
| 6 | GBT6170-M10-8-A3L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 7 | FT250.37.050 | Рычаг управления |
Загрузка ...
|
|
| 8 | GBT879.1-5X22 | Штырь цилиндрический эластичный |
Загрузка ...
|
|
| 9 | FT250.37.322 | Ось |
Загрузка ...
|
|
| 10 | GBT5783-M10X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 11 | GBT93-10-A0P | Гровер |
Загрузка ...
|
|
| 12 | FT250.37.320 | Держатель для крепления |
Загрузка ...
|
|
| 13 | FT250.37.262 | Вилка переключения |
Загрузка ...
|
|
| 14 | FT250.37.263 | Пружина |
Загрузка ...
|
|
| 15 | Q72220 | Пробка коническая |
Загрузка ...
|
|
| 16 | TE250.372B-01 | Колесо зубчатое |
Загрузка ...
|
|
| 17 | GBT858-52 | Кольцо прокладочное |
Загрузка ...
|
|
| 18 | GBT812-M52X1.5 | Гайка |
Загрузка ...
|
|
| 19 | TE300.372-05 | Кулак |
Загрузка ...
|
|
| 20 | FT250.37.264 | Винт |
Загрузка ...
|
|
| 21 | TE250.212-05 | Проволока стальная |
Загрузка ...
|
|
| 22 | TE300.372-04 | Кулак |
Загрузка ...
|
|
| 23 | GBT879.1-3X22 | Штырь цилиндрический эластичный |
Загрузка ...
|
|
| 24 | TE250.372B-03 | Пружина |
Загрузка ...
|
|
| 25 | TE250.372B-04 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
