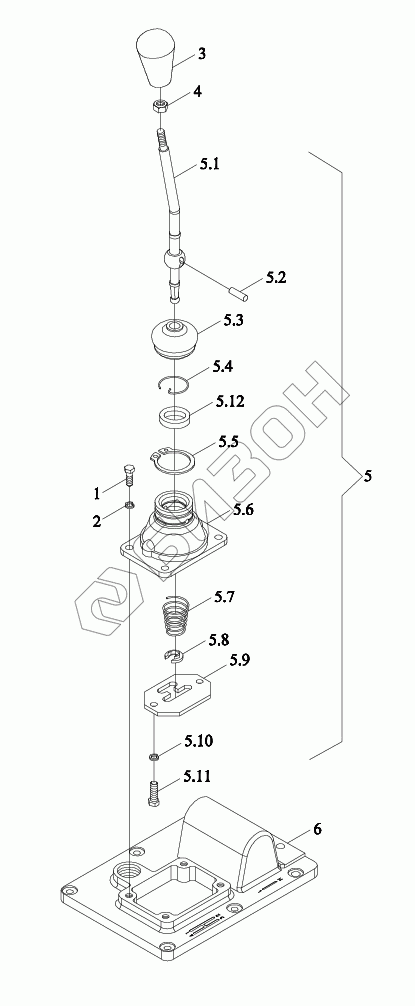

Графический каталог запасных частей к технике: LOVOL TE1LA244-003K. Рычаг переключения передач
1
2
3
4
5
5.1
5.2
5.3
5.4
5.5
5.6
5.7
5.8
5.9
5.10
5.11
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TE250.373B | TE250.373B | Механизм управления коробкой передач в сборе |
Загрузка ...
|
|
| 1 | GBT5783-M8X25-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 3 | TE2S373010003K | Рычаг управления |
Загрузка ...
|
|
| 4 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 5 | TE250.373B.1 | Рычак главного привода переменной скорости |
Загрузка ...
|
|
| 5.1 | FT250.37.180 | Рычак скоростей |
Загрузка ...
|
|
| 5.2 | GBT119.2-6X40-A3L | Штырь |
Загрузка ...
|
|
| 5.3 | FT250.37.181 | Герметизированный корпус |
Загрузка ...
|
|
| 5.4 | GBT893.1-35 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 5.5 | GBT894.1-45 | Кольцо ограничительное |
Загрузка ...
|
|
| 5.6 | FT250.37.211a | Основание рычака скоростей |
Загрузка ...
|
|
| 5.7 | FT250.37.183 | Пружина |
Загрузка ...
|
|
| 5.8 | FT300.37.164 | Кольцо ограничительное |
Загрузка ...
|
|
| 5.9 | TE250.373B.1-01 | Проводка |
Загрузка ...
|
|
| 5.10 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 5.11 | GBT5783-M8X16-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 5.12 | TE300.373.1-02 | Гнездо нейлоновое |
Загрузка ...
|
|
| 6 | TL02373060011 | Крышка коробки скоростей |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
