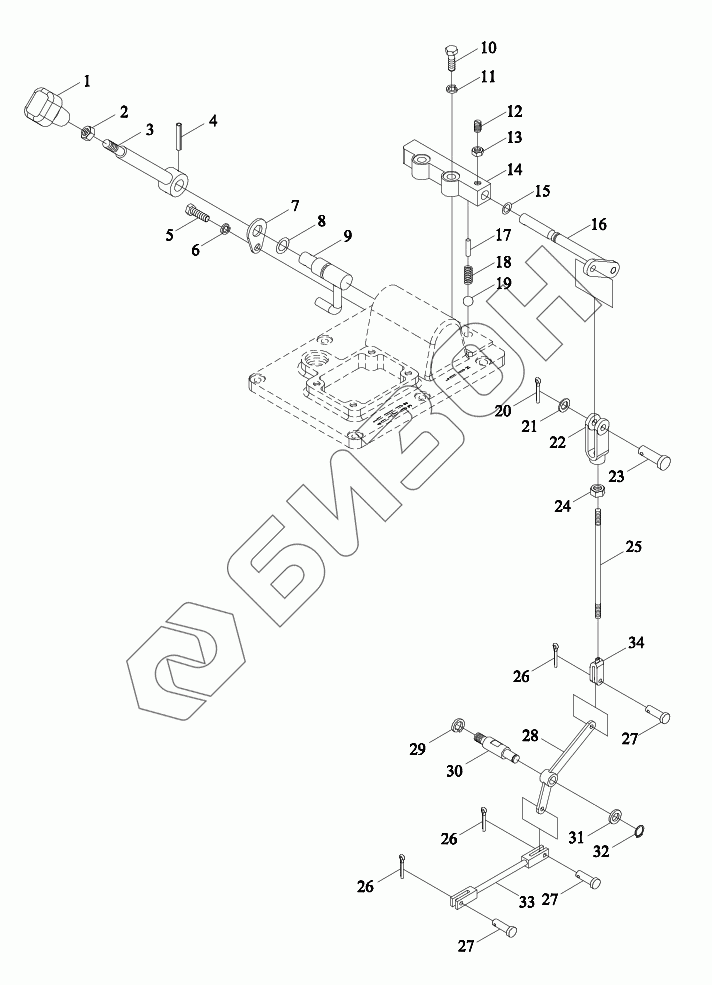

Графический каталог запасных частей к технике: LOVOL TE1LA244-003K. Механизм управления коробкой передач
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
26
27
27
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TE250.373B | TE250.373B | Механизм управления коробкой передач в сборе |
Загрузка ...
|
|
| 1 | TE2S373020006K | Рукоятка |
Загрузка ...
|
|
| 2 | GBT6170-M10-8-A3L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 3 | FT250.37.020 | Рычаг управления |
Загрузка ...
|
|
| 4 | GBT879.1-5X30 | Штифт цилиндрический эластичный |
Загрузка ...
|
|
| 5 | GBT5783-M8X16-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 6 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 7 | FT250.37.313 | Плита нажимная |
Загрузка ...
|
|
| 8 | GBT3452.1-15.5X2.65G | Кольцо в форме О |
Загрузка ...
|
|
| 9 | FT250.37.038 | Поводок |
Загрузка ...
|
|
| 10 | GBT5783-M10X40-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 11 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 12 | FT250.37.249 | Винт |
Загрузка ...
|
|
| 13 | GBT6173-M8X1-05-A2L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 14 | FT250.37.254 | Блокирующее натяжное гнездо |
Загрузка ...
|
|
| 15 | GBT3452.1-8.75X1.80G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 16 | TE250.373B.5 | Блокировочный вал |
Загрузка ...
|
|
| 17 | FT250.37.250 | Штифт фиксирующий |
Загрузка ...
|
|
| 18 | FT250.37.148 | Пружина |
Загрузка ...
|
|
| 19 | GBT308-8-G100-b | Шарик стальной |
Загрузка ...
|
|
| 20 | GBT91-2X20-A3L | Шплинт |
Загрузка ...
|
|
| 21 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 22 | FT250.43.103 | Регулировочная вилка |
Загрузка ...
|
|
| 23 | GBT882-B8X28 | Ось |
Загрузка ...
|
|
| 24 | GBT6170-M8-8-A2L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 25 | TE250.373B-06 | Тяга |
Загрузка ...
|
|
| 26 | GBT91-1.6X16-A3L | Шплинт |
Загрузка ...
|
|
| 27 | GBT882-B6X20 | Ось |
Загрузка ...
|
|
| 28 | TE250.373B.3a | Втулка вала |
Загрузка ...
|
|
| 29 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 30 | TE250.373B-04 | Шпилька |
Загрузка ...
|
|
| 31 | GBT848-12-A3L | Кольцо прокладочное |
Загрузка ...
|
|
| 32 | GBT894.1-12 | Кольцо ограничительное |
Загрузка ...
|
|
| 33 | TE250.373B.4 | Тяга |
Загрузка ...
|
|
| 34 | TE250.373B-05 | Вилка тяги |
Загрузка ...
|
