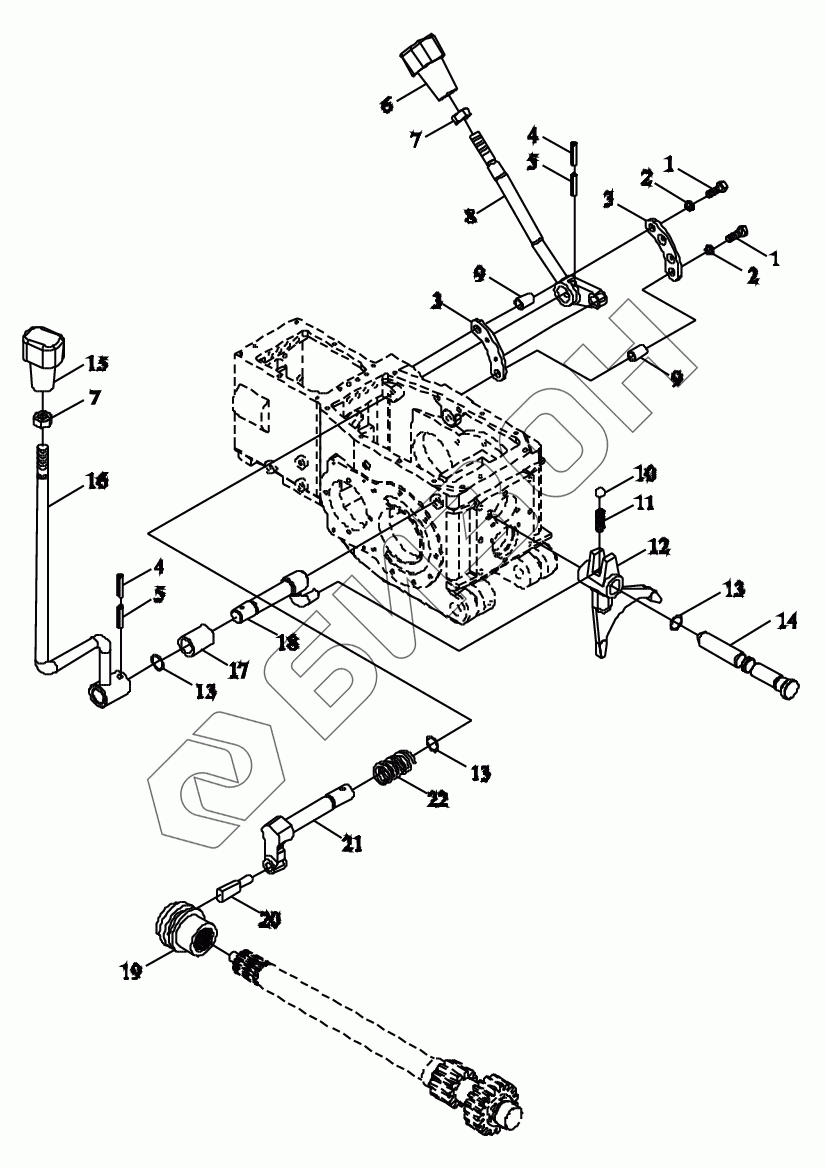

Графический каталог запасных частей к технике: LOVOL TE1LA244-003K. Механизм управления отбором мощности
1
1
2
2
3
3
4
4
5
5
6
7
7
8
9
9
10
11
12
13
13
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GBT5783-M8X35-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | GBT93-8-A0P | Гровер |
Загрузка ...
|
|
| 3 | FT250.41.112 | Фиксирующая пластинка |
Загрузка ...
|
|
| 4 | GBT879.1-3X24 | Штифт цилиндрический эластичный |
Загрузка ...
|
|
| 5 | GBT879.1-5X24 | Штифт цилиндрический эластичный |
Загрузка ...
|
|
| 6 | FT250.41.011 | Ручка управления |
Загрузка ...
|
|
| 7 | GBT6170-M10-8-A3L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 8 | FT250.41.012 | Расцепляющий рычаг и штифт |
Загрузка ...
|
|
| 9 | FT250.41.111 | Втулка отсечная |
Загрузка ...
|
|
| 10 | GBT308-8.731-G200-b | Стальной шар |
Загрузка ...
|
|
| 11 | FT250.37.148 | Пружина |
Загрузка ...
|
|
| 12 | TE250.413B-02 | Вилка отводная |
Загрузка ...
|
|
| 13 | GBT3452.1-11.8X1.80G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 14 | TE250.413B-01 | Ось вилки переключения |
Загрузка ...
|
|
| 15 | FT250.41.016 | Рукоятка |
Загрузка ...
|
|
| 16 | FT250.41.014 | Рычаг управления |
Загрузка ...
|
|
| 17 | TE300.413-04 | Втулка отсечная |
Загрузка ...
|
|
| 18 | FT250.41.013 | Вилка отводная |
Загрузка ...
|
|
| 19 | FT250.41.101 | Рукав внутренний шлицевой |
Загрузка ...
|
|
| 20 | FT250.41.109 | Вилка отводная |
Загрузка ...
|
|
| 21 | FT250.41.110 | Ось вилки переключения |
Загрузка ...
|
|
| 22 | FT250.41.114 | Пружина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
