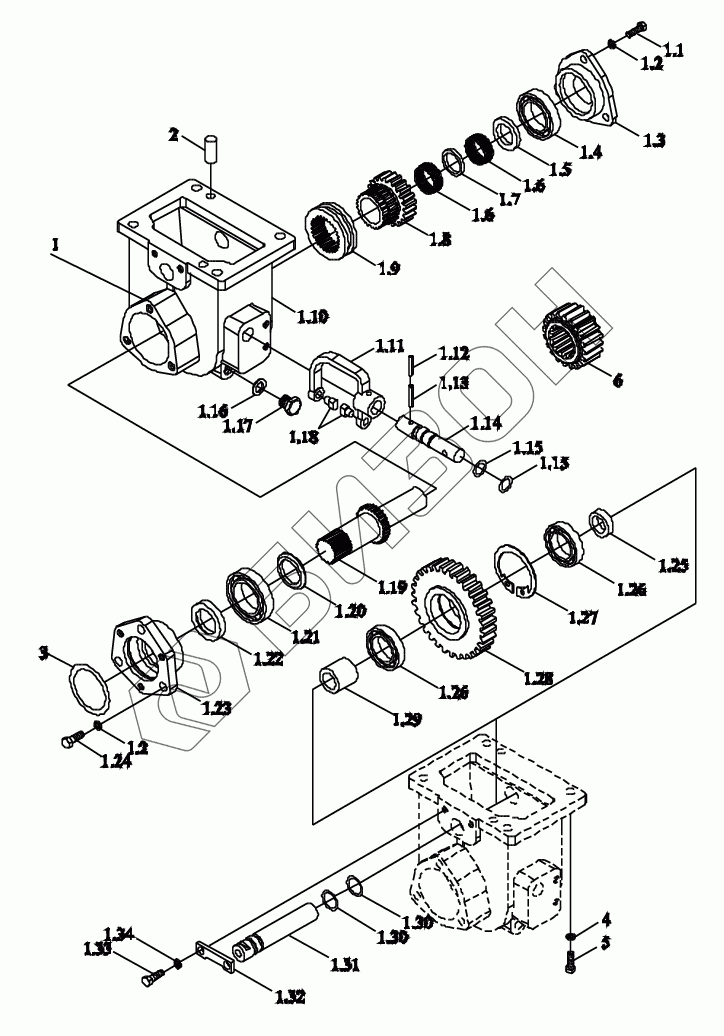

Графический каталог запасных частей к технике: LOVOL TE1LA244-003K. Раздаточная коробка в сборе
1
1.1
1.2
1.2
1.3
1.4
1.5
1.6
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.13
1.14
1.15
1.15
1.16
1.17
1.18
1.19
1.20
1.21
1.22
1.23
1.24
1.25
1.26
1.26
1.27
1.28
1.29
1.30
1.30
1.31
1.32
1.33
1.34
2
3
4
5
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | TE254.421B.1 | Корпус раздаточной передачи в сборе |
Загрузка ...
|
|
| 1.1 | GBT5783-M10X20-8.8-A3L | Болт с шестигранной головкой M10X20-8.8-A3L |
Загрузка ...
|
|
| 1.2 | GBT93-10-A0P | Шайба стандартная пружинная |
Загрузка ...
|
|
| 1.3 | TE254.421A.1-04 | Крышка подшипника |
Загрузка ...
|
|
| 1.4 | GBT276-6305 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 1.5 | FT254.42.107 | Кольцо упорное |
Загрузка ...
|
|
| 1.6 | JBT7918-K25X31X20 | Роликоподшипник радиальный игольчатый с кронштейном |
Загрузка ...
|
|
| 1.7 | FT254.42.108 | Втулка отсечная |
Загрузка ...
|
|
| 1.8 | TE254.421B.1-01a | Колесо зубчатое |
Загрузка ...
|
|
| 1.9 | FT254.42F.103 | Муфта зубчатого зацепления |
Загрузка ...
|
|
| 1.10 | TE254.421A.1-01 | Корпус картера |
Загрузка ...
|
|
| 1.11 | TE254.421A.1-02 | Вилка отводная |
Загрузка ...
|
|
| 1.12 | GBT879.1-6X24 | Штифт цилиндрический эластичный |
Загрузка ...
|
|
| 1.13 | GBT879.1-4X24 | Штырь |
Загрузка ...
|
|
| 1.14 | TE254.421A.1-03 | Ось вилки переключения |
Загрузка ...
|
|
| 1.15 | GBT3452.1-12.5X1.80G | Кольцо в форме О |
Загрузка ...
|
|
| 1.16 | JBT982-12 | Шайба комбинированная уплотнительная 12 |
Загрузка ...
|
|
| 1.17 | Q617B12 | Ввёртыш |
Загрузка ...
|
|
| 1.18 | FT254.42.121 | Вилка отводная |
Загрузка ...
|
|
| 1.19 | FT254.42.102 | Вал выходной |
Загрузка ...
|
|
| 1.20 | FT254.42.109 | Кольцо упорное |
Загрузка ...
|
|
| 1.21 | GBT276-6206 | Подшипник шариковый радиальный |
Загрузка ...
|
|
| 1.22 | TE254.421.1.1 | Сальник |
Загрузка ...
|
|
| 1.23 | TE254.421A.1-09 | Крышка подшипника |
Загрузка ...
|
|
| 1.24 | GBT5783-M10X30-8.8-A3L | Болт с шестигранной головкой M10X30-8.8-A3L |
Загрузка ...
|
|
| 1.25 | TE254.421A.1-10 | Кольцо упорное |
Загрузка ...
|
|
| 1.26 | GBT276-6204 | Подшипник |
Загрузка ...
|
|
| 1.27 | GBT893.1-47 | Кольцо ограничительное |
Загрузка ...
|
|
| 1.28 | TE254.421B.1-02 | Колесо зубчатое |
Загрузка ...
|
|
| 1.29 | TE254.421A.1-11 | Кольцо упорное |
Загрузка ...
|
|
| 1.30 | GBT3452.1-15.0X2.65G | Кольцо уплотнительное резиновое для гидропневматики 15.0X2.65G |
Загрузка ...
|
|
| 1.31 | TE254.421A.1-05 | Вал |
Загрузка ...
|
|
| 1.32 | TE254.421A.1-07 | Фиксирующая плита |
Загрузка ...
|
|
| 1.33 | GBT5783-M8X20-8.8-A2L | Болт с шестигранной головкой M8X20-8.8-A2L |
Загрузка ...
|
|
| 1.34 | GBT93-8-A0P | Шайба стандартная пружинная 8-A0P |
Загрузка ...
|
|
| 2 | GBT119.1-10m6X18-A0P | Штырь |
Загрузка ...
|
|
| 3 | GBT3452.1-53.0X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 4 | GBT93-10-A0P | Шайба стандартная пружинная |
Загрузка ...
|
|
| 5 | GBT5783-M10X30-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 6 | TE300.361-01 | Колесо зубчатое |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
