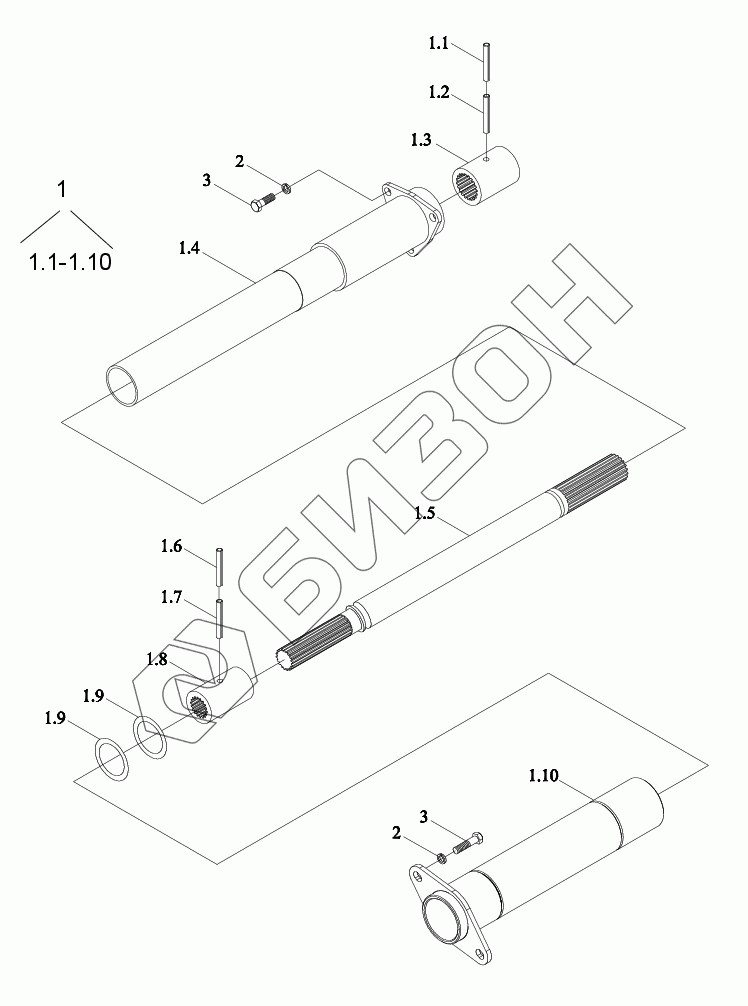

Графический каталог запасных частей к технике: LOVOL TE1LA244-003K. Приводной вал раздаточной коробки

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.9
1.10
2
2
3
3
Позиция на иллюстрации Заводской номер детали Название детали Цена
TE254.422A TE254.422A Приводной вал раздаточной коробки в сборе
Загрузка ...
1 TE254.422A.1 Вал приводной
Загрузка ...
1.1 GBT879.1-3.5X40 Штырь эластичный цилиндрический
Загрузка ...
1.2 GBT879.1-6X40 Штырь цилиндрический эластичный
Загрузка ...
1.3 FT254.42.113 Рукав внутренний шлицевой
Загрузка ...
1.4 TE254.422A.1.2 Патрубок
Загрузка ...
1.5 TE254.422A.1-02 Вал приводной
Загрузка ...
1.6 GBT879.1-3.5X35 Штырь цилиндрический эластичный
Загрузка ...
1.7 GBT879.1-6X35 Штырь цилиндрический эластичный
Загрузка ...
1.8 FT254.42F.120 Рукав внутренний шлицевой
Загрузка ...
1.9 GBT3452.1-45.0X3.55G Кольцо уплотнительное резиновое для гидропневматики
Загрузка ...
1.10 TE254.422A.1.1 Труба оболочки
Загрузка ...
2 GBT93-8-A0P Гровер
Загрузка ...
3 GBT5783-M8X16-8.8-A2L Болт с шестигранной головкой
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
