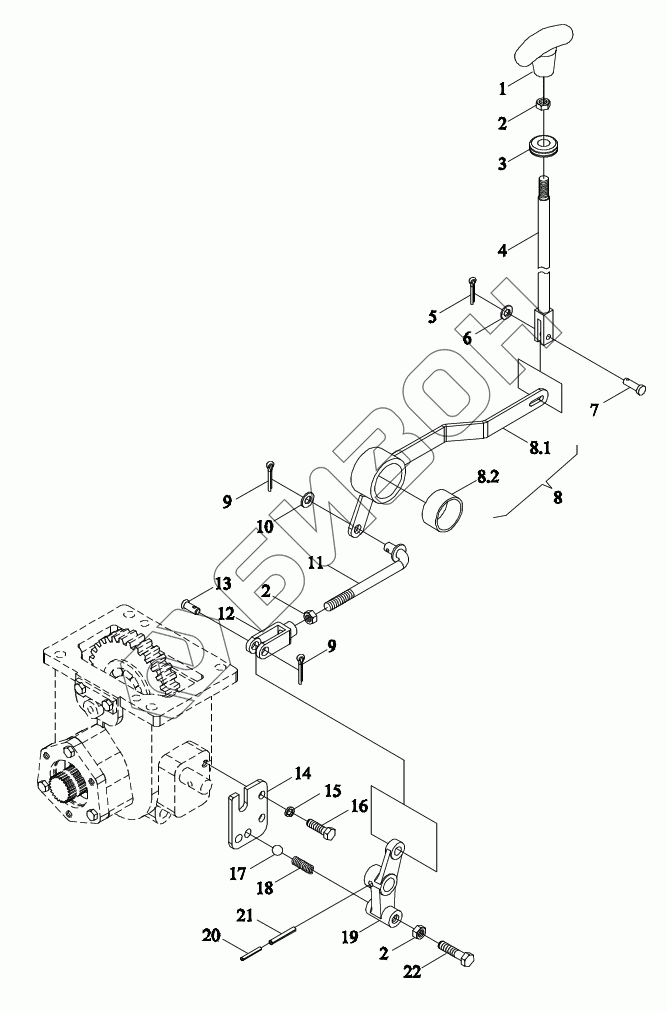

Графический каталог запасных частей к технике: LOVOL TE1LA244-003K. Механизм управления раздаточной коробкой
1
2
2
2
3
4
5
6
7
8
8.1
8.2
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TE254.423A | TE254.423A | Механизм управления раздаточной коробкой в сборе |
Загрузка ...
|
|
| 1 | TE2S423010001K | Рукоятка |
Загрузка ...
|
|
| 2 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 3 | TE254.423A-01 | Диафрагма резиновая |
Загрузка ...
|
|
| 4 | TE254.423A.3 | Рычаг управления |
Загрузка ...
|
|
| 5 | GBT91-2X20-A3L | Шплинт |
Загрузка ...
|
|
| 6 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 7 | GBT882-B6X22-A3L | Ось |
Загрузка ...
|
|
| 8 | TE254.423A.2 | Рычаг качающийся |
Загрузка ...
|
|
| 8.1 | TE254.423A.2.1 | Рычаг качающийся |
Загрузка ...
|
|
| 8.2 | TE254.423A.2-02 | Втулка |
Загрузка ...
|
|
| 9 | GBT91-3.2X20-A3L | Шплинт |
Загрузка ...
|
|
| 10 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 11 | TE254.423A.4 | Промежуточная тяга |
Загрузка ...
|
|
| 12 | FT800A.43B.116 | Вилка тяги |
Загрузка ...
|
|
| 13 | GBT882-B10X30-A3L | Ось |
Загрузка ...
|
|
| 14 | TE254.423A-05 | Фиксирующая плита |
Загрузка ...
|
|
| 15 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 16 | GBT5783-M8X20-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 17 | GBT308-8-G100-b | Шарик стальной |
Загрузка ...
|
|
| 18 | FT304.42.124 | Пружина |
Загрузка ...
|
|
| 19 | TE254.423A.1 | Рычаг качающийся |
Загрузка ...
|
|
| 20 | GBT879.1-3.5X24-A3L | Штырь |
Загрузка ...
|
|
| 21 | GBT879.1-6X24-A3L | Штырь |
Загрузка ...
|
|
| 22 | GBT5783-M10X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
