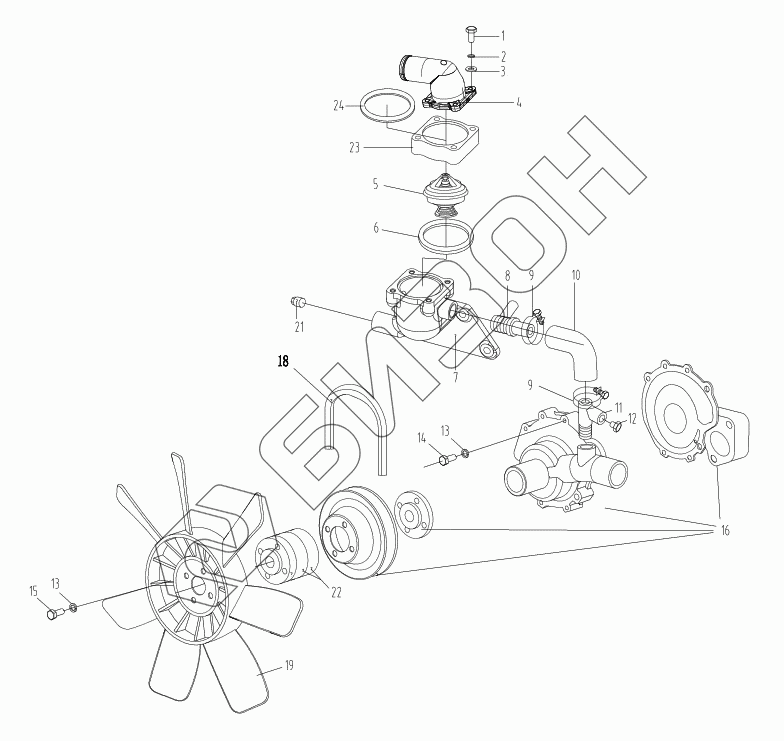

Графический каталог запасных частей к технике: LOVOL TE1LA244-003K. Насос водяной и термостат
1
2
3
4
5
6
7
8
9
9
10
11
12
13
13
14
15
16
18
18
19
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GBT898-AM6X105-8.8 | Шпилька |
Загрузка ...
|
|
| 2 | GBT93-6 | Кольцо прокладное |
Загрузка ...
|
|
| 3 | GBT848-6 | Кольцо прокладочное |
Загрузка ...
|
|
| 4 | LL380-06201-1 | Крышка |
Загрузка ...
|
|
| 5 | L375-06203 | Термостат |
Загрузка ...
|
|
| 6 | L375-06202 | Подушка |
Загрузка ...
|
|
| 7 | L375-06204 | Корпус термостата |
Загрузка ...
|
|
| 8 | LL480-06303 | Трубка соединительная |
Загрузка ...
|
|
| 9 | ZBT32005.1-27.5 | Хомут винтовой |
Загрузка ...
|
|
| 10 | LL380-06001 | Шланг резиновый |
Загрузка ...
|
|
| 11 | L375Y3-14-06110 | Трубка соединительная |
Загрузка ...
|
|
| 12 | L375Y3-14-06111 | Пробка винта |
Загрузка ...
|
|
| 13 | GBT93-8 | Кольцо прокладное |
Загрузка ...
|
|
| 14 | GBT5783-M8X30-8.8 | Винт |
Загрузка ...
|
|
| 15 | GBT5780-M8X95 | Болт |
Загрузка ...
|
|
| 16 | KM385T-06100C | Насос водяной |
Загрузка ...
|
|
| 18 | GBT12732-AV13X750-c | Зубчатый ремень |
Загрузка ...
|
|
| 18 | GBT12732-AV13X870-c | Зубчатый ремень |
Загрузка ...
|
|
| 19 | L475-06300A-1 | Вентилятор |
Загрузка ...
|
|
| 21 | D495QB-06111-1 | Пробка винта |
Загрузка ...
|
|
| 22 | 4L22BT-06112S | Втулка |
Загрузка ...
|
|
| 23 | KM385T-06208-1S | Втулка |
Загрузка ...
|
|
| 24 | KM385T-06209-1 | Подушка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
