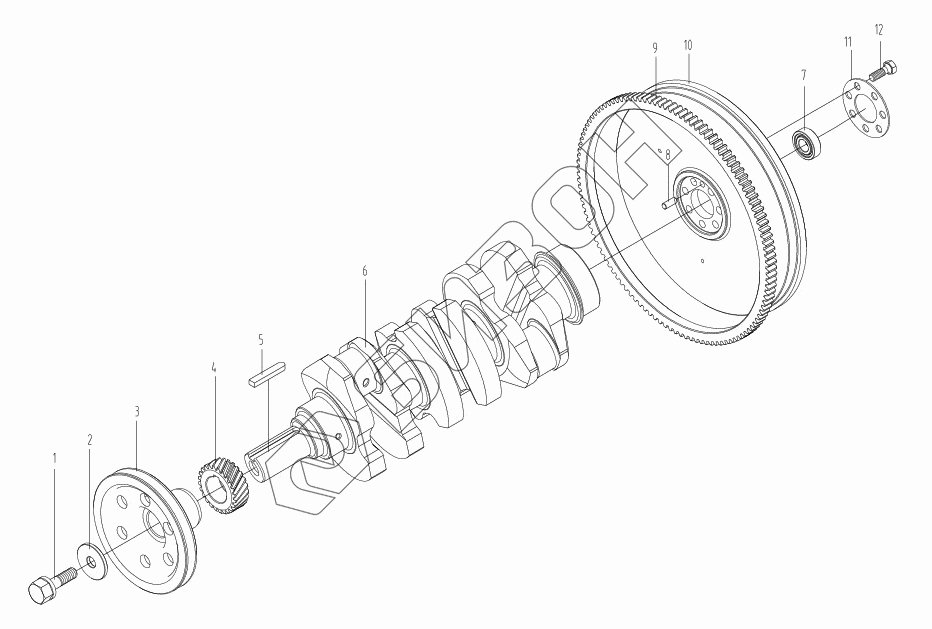

Графический каталог запасных частей к технике: LOVOL TE1LA244-003K. Вал коленчатый и маховик

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 KM385T-05006 Храповик пусковой рукоятки
Загрузка ...
2 L375-05005 Лист прокладочный
Загрузка ...
3 KM385T-05005-1 Шкив
Загрузка ...
4 KM385T-05007 Колесо зубчатое
Загрузка ...
5 GBT1096-C10X63 Шпонка
Загрузка ...
6 KM385QB-05003 Вал коленчатый
Загрузка ...
7 GBT276-6203-2RS Подшипник
Загрузка ...
8 GBT119-B8X20 Штырь
Загрузка ...
9 LL480-05102 Зубчатый венец маховика
Загрузка ...
10 KM385T-05101-5 Маховик
Загрузка ...
11 L375-05002 Подушка
Загрузка ...
12 KM385T-05001 Болт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
