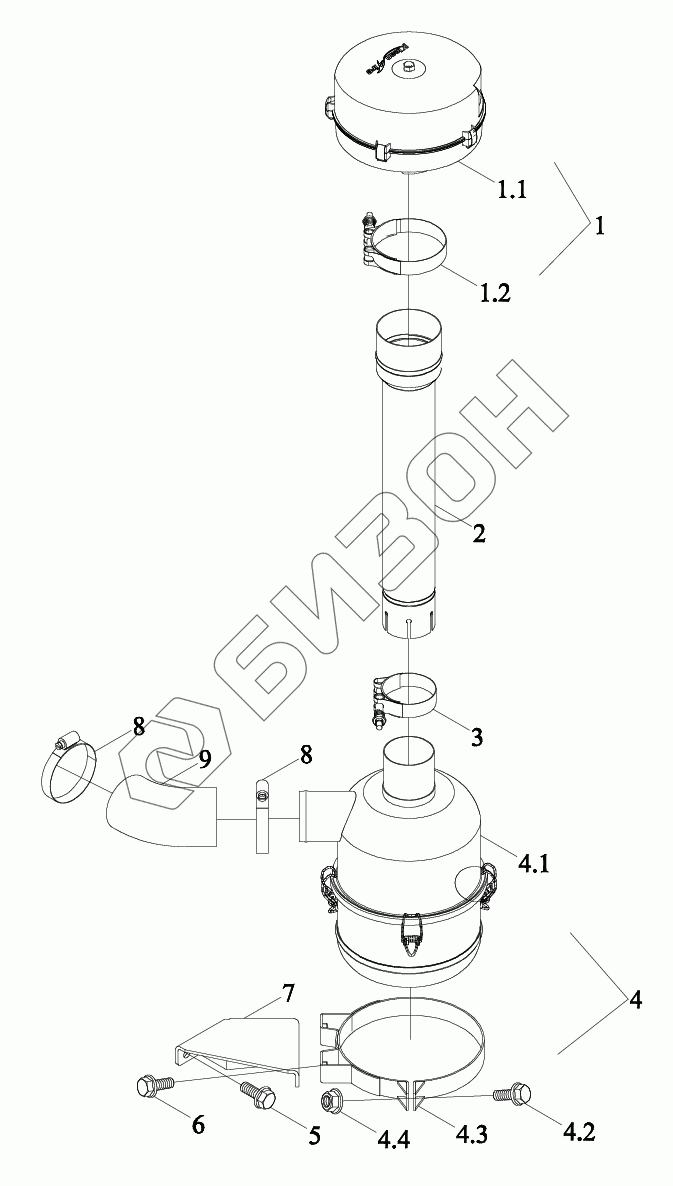

Графический каталог запасных частей к технике: LOVOL TE1LA244-003K. Система фильтрации воздуха

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
2
3
4
4.1
4.2
4.3
4.4
5
6
7
8
8
9
Позиция на иллюстрации Заводской номер детали Название детали Цена
TE1L110010000K TE1L110010000K Система фильтрации воздуха в сборе
Загрузка ...
1 TC02110010003 Фильтр грубый
Загрузка ...
1.1 TC02110010005 Фильтр грубый
Загрузка ...
1.2 SAEJ1508-SLTB72 Рым-скоба
Загрузка ...
2 TS02110010003 Трубка соединительная
Загрузка ...
3 SAEJ1508-SLTB42 Рым-скоба
Загрузка ...
4 TL01110020005 Фильтр воздушный
Загрузка ...
4.1 TL01110020006 Фильтр воздушный
Загрузка ...
4.2 GBT5789-M8X20-8.8-A2L Болт с фланцем
Загрузка ...
4.3 TL01110020007 Кронштейн
Загрузка ...
4.4 GBT6177.1-M8-8-A2L Гайка с фланцем
Загрузка ...
5 GBT5789-M10X20-8.8-A2L Болт с фланцем
Загрузка ...
6 GBT5789-M8X16-8.8-A2L Болт с фланцем
Загрузка ...
7 TE1L110010001K Кронштейн
Загрузка ...
8 Q67676 Хомут шланга B-типа
Загрузка ...
9 TE1L110010004K Шланг
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
