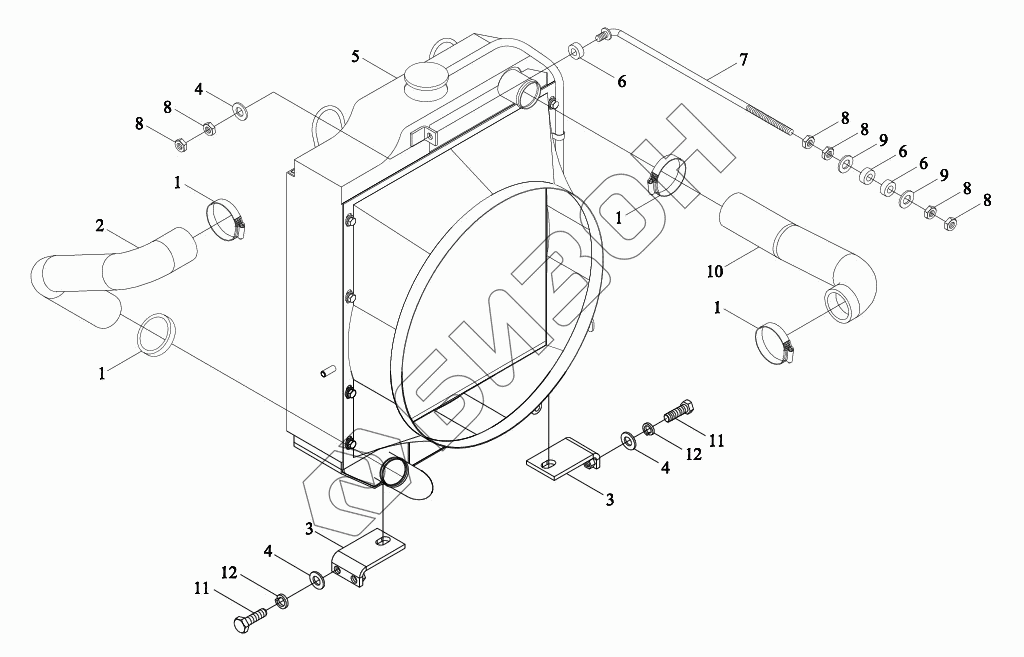

Графический каталог запасных частей к технике: LOVOL TE1LA244-003K. Система охлаждения

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
1
1
2
3
3
4
4
4
5
6
6
6
7
8
8
8
8
8
8
9
9
10
11
11
12
12
Позиция на иллюстрации Заводской номер детали Название детали Цена
TL02131010000K TL02131010000K Система охлаждения в сборе
Загрузка ...
1 Q67650 Хомут шланга B-типа
Загрузка ...
2 TE250.13B-02 Шланг
Загрузка ...
3 TE250.13B.2 Кронштейн
Загрузка ...
4 GBT97.1-8-A0P Шайба плоская
Загрузка ...
5 TL02131010001K Радиатор
Загрузка ...
6 FT650.13.135 Втулка
Загрузка ...
7 TE250.13B.3 Тяга
Загрузка ...
8 GBT6172.1-M8-04-A2L Гайка шестигранная тонкая
Загрузка ...
9 GBT96.1-8-A0P Шайба большая
Загрузка ...
10 TE250.13B-01 Шланг
Загрузка ...
11 GBT5783-M8X35-8.8-A2L Болт с шестигранной головкой
Загрузка ...
12 GBT93-8-A0P Гровер
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
