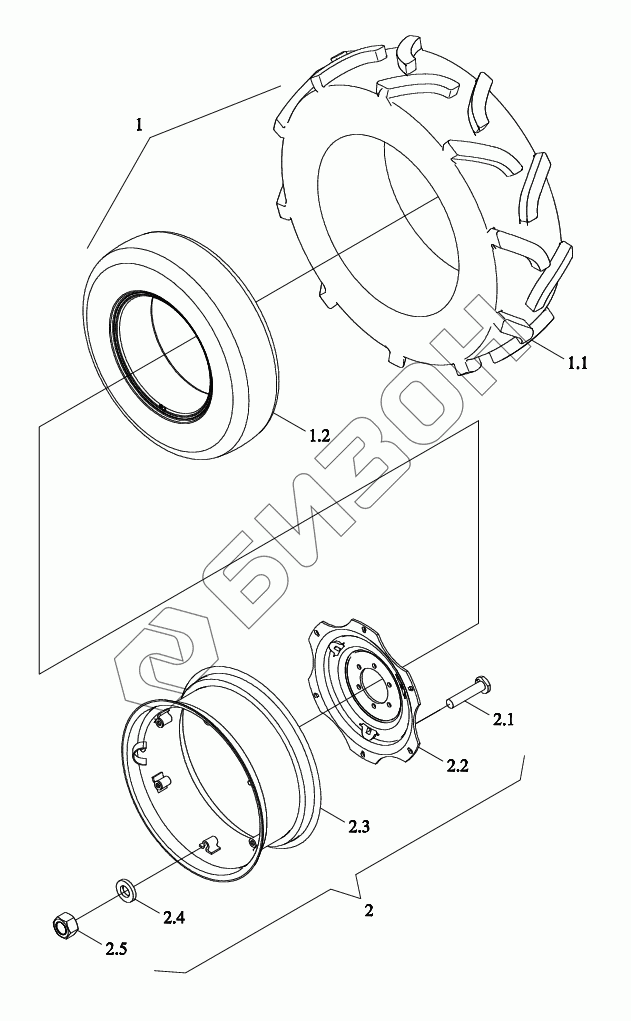

Графический каталог запасных частей к технике: LOVOL TM3Y1A804-001K. Колесо переднее

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
2
2.1
2.2
2.3
2.4
2.5
Позиция на иллюстрации Заводской номер детали Название детали Цена
TB3S320030000K TB3S320030000K Колесо приводное
Загрузка ...
1 TD824.32F-01 Камера и покрышка
Загрузка ...
1.1 GBT2979-12.4-24-8PR-R Покрышка
Загрузка ...
1.2 GBT2979-12.4-24-R Камера
Загрузка ...
2 TB3S320030001K Диск в сборе
Загрузка ...
2.1 FT300.34.102 Болт
Загрузка ...
2.2 TE324.34.1.1-01 Диск в сборе
Загрузка ...
2.3 TB3S320030002K Обод колеса
Загрузка ...
2.4 FT300.34.106 Шайба
Загрузка ...
2.5 GBT6171-M16X1.5-10-A3L Гайка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
